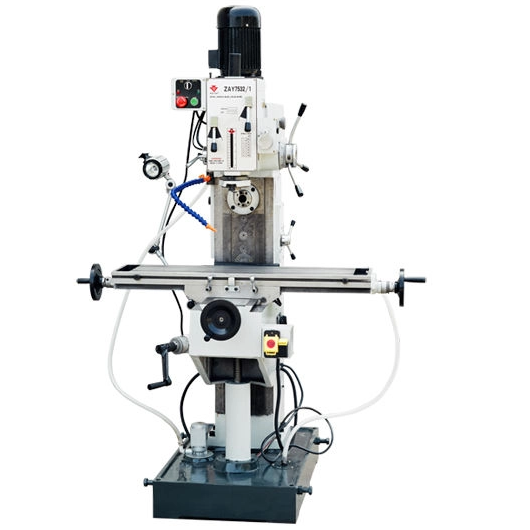

ZAY7532/1
| Quantidade: | |
|---|---|

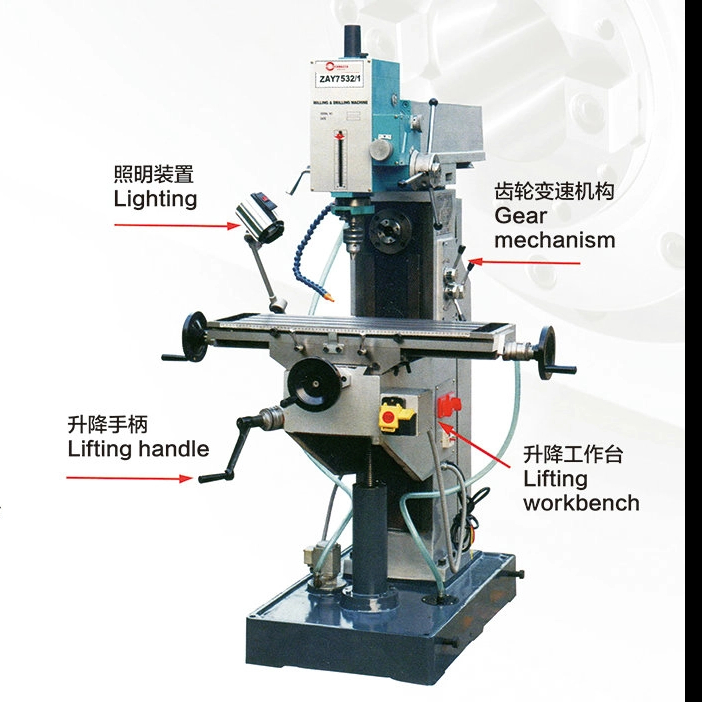

As principais características de desempenho:
A cabeça de moagem vertical pode ser movida para frente ou para trás
A cabeça de moagem vertical pode girar 90 verticalmente e 360 horizontalmente.
Ajustável na mesa
Feed de quill manual
Tabela de elevador de ferro fundindo com alta tração
Motor duplo com força poderosa
Acessórios padrão:
Allen Wrench
Deriva
Spanner
Rod de chuck de perfuração
Chave de fenda
Draw Bar and Juasket
Acessórios opcionais:
Ficar
Bacia do petróleo
A fixação de alimentação de energia
Máquina vice
Broca chuck
Porta de moagem do cortador
Reduzindo a manga
Mill Chuck
Haste chata
Tocando o sistema elétrico
Sistema de líquido de arrefecimento

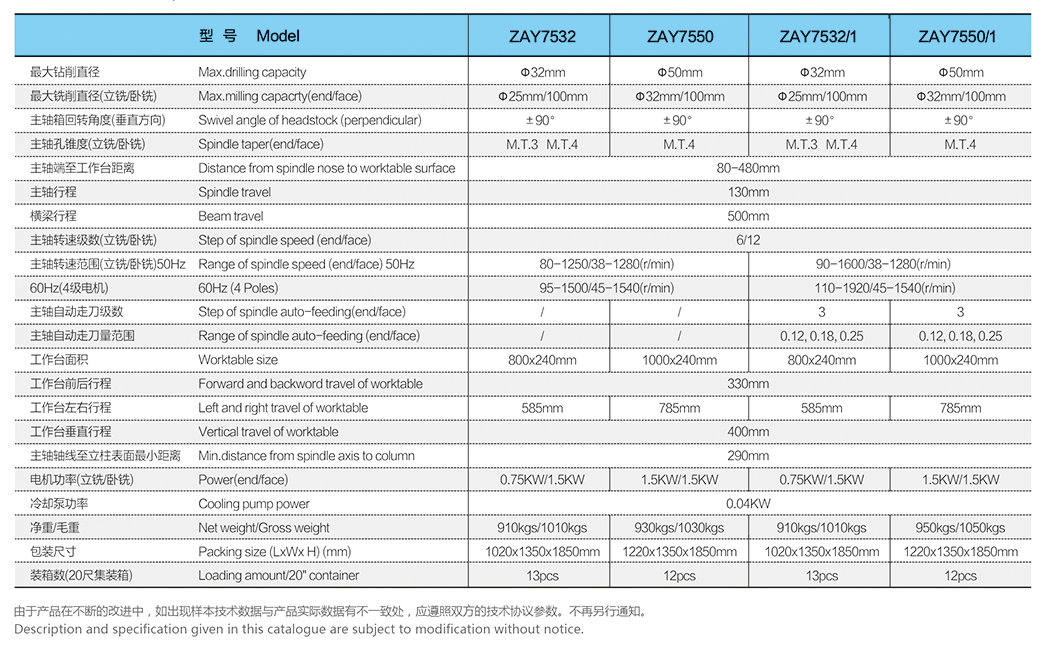

Principais parâmetros técnicos do produto:
ITEM | ZAY7532/1 | ZAY7540/1 | Zay7550/1 |
Capacidade de matrícula máx. | 32 mm | 40mm | 50mm |
Capacidade máxima (final/face) | 25/100mm | 32/100mm | 32/100mm |
Ângulo giratório do cabeçote (perpendicular) | ± 90 ° | ± 90 ° | ± 90 ° |
Conjunto do eixo (final/face) | MT3 M.T.4 | Mt4 | Mt4 |
Distância do nariz do eixo à superfície da mesa de trabalho | 80-480mm | 80-480mm | 80-480mm |
Viagem do fuso | 130mm | 130mm | 130mm |
Viagem de feixe | 500mm | 500mm | 500mm |
Etapa da velocidade do eixo (final/face) | 6 12 | 6 12 | 6 12 |
Faixa de velocidade do eixo (final/face) 50Hz | 90-1600 /38-1280 (r /min) | 90-1600 /38-1280 (r /min) | 90-1600 /38-1280 (r /min) |
60Hz (4 pólos) | 110-1920 /45-1540 (r /min) | 110-1920 /45-1540 (r /min) | 110-1920 /45-1540 (r /min) |
Etapa da alimentação automática do fuso (final/face) | 3 | 3 | 3 |
Faixa de alimentação automática do fuso (final/face) | 0.12 0.18 0.25 | 0.12 0.18 0.25 | 0.12 0.18 0.25 |
Tamanho da mesa de trabalho | 800 × 240mm | 800 × 240mm | 1000 × 240mm |
Para a frente e depois viagens de mesa de trabalho | 300 mm | 300 mm | 300 mm |
À esquerda e à viagem direita da mesa de trabalho | 585mm | 585mm | 785mm |
Viagem vertical da mesa de trabalho | 400mm | 400mm | 400mm |
Min.Distance do eixo do eixo para a coluna | 290mm | 290mm | 290mm |
Poder (final/face) | 0,75kW (1hp)/1,5kw | 1,1kW (1,5hp)/1.5kw | 1,5kW (2hp)/1.5kw |
Potência da bomba de resfriamento | 0,04kW | 0,04kW | 0,04kW |
Peso líquido / peso bruto | 930kg/1030kg | 933kg/1033kg | 950kg/1050kg |
Tamanho da embalagem | 1020 × 1350 × 1850mm | 1020 × 1350 × 1850mm | 1220 × 1350 × 1850mm |
As principais características de desempenho:
A cabeça de moagem vertical pode ser movida para frente ou para trás
A cabeça de moagem vertical pode girar 90 verticalmente e 360 horizontalmente.
Ajustável na mesa
Feed de quill manual
Tabela de elevador de ferro fundindo com alta tração
Motor duplo com força poderosa
Acessórios padrão:
Allen Wrench
Deriva
Spanner
Rod de chuck de perfuração
Chave de fenda
Draw Bar and Juasket
Acessórios opcionais:
Ficar
Bacia do petróleo
A fixação de alimentação de energia
Máquina vice
Broca chuck
Porta de moagem do cortador
Reduzindo a manga
Mill Chuck
Haste chata
Tocando o sistema elétrico
Sistema de líquido de arrefecimento
Principais parâmetros técnicos do produto:
ITEM | ZAY7532/1 | ZAY7540/1 | Zay7550/1 |
Capacidade de matrícula máx. | 32 mm | 40mm | 50mm |
Capacidade máxima (final/face) | 25/100mm | 32/100mm | 32/100mm |
Ângulo giratório do cabeçote (perpendicular) | ± 90 ° | ± 90 ° | ± 90 ° |
Conjunto do eixo (final/face) | MT3 M.T.4 | Mt4 | Mt4 |
Distância do nariz do eixo à superfície da mesa de trabalho | 80-480mm | 80-480mm | 80-480mm |
Viagem do fuso | 130mm | 130mm | 130mm |
Viagem de feixe | 500mm | 500mm | 500mm |
Etapa da velocidade do eixo (final/face) | 6 12 | 6 12 | 6 12 |
Faixa de velocidade do eixo (final/face) 50Hz | 90-1600 /38-1280 (r /min) | 90-1600 /38-1280 (r /min) | 90-1600 /38-1280 (r /min) |
60Hz (4 pólos) | 110-1920 /45-1540 (r /min) | 110-1920 /45-1540 (r /min) | 110-1920 /45-1540 (r /min) |
Etapa da alimentação automática do fuso (final/face) | 3 | 3 | 3 |
Faixa de alimentação automática do fuso (final/face) | 0.12 0.18 0.25 | 0.12 0.18 0.25 | 0.12 0.18 0.25 |
Tamanho da mesa de trabalho | 800 × 240mm | 800 × 240mm | 1000 × 240mm |
Para a frente e depois viagens de mesa de trabalho | 300 mm | 300 mm | 300 mm |
À esquerda e à viagem direita da mesa de trabalho | 585mm | 585mm | 785mm |
Viagem vertical da mesa de trabalho | 400mm | 400mm | 400mm |
Min.Distance do eixo do eixo para a coluna | 290mm | 290mm | 290mm |
Poder (final/face) | 0,75kW (1hp)/1,5kw | 1,1kW (1,5hp)/1.5kw | 1,5kW (2hp)/1.5kw |
Potência da bomba de resfriamento | 0,04kW | 0,04kW | 0,04kW |
Peso líquido / peso bruto | 930kg/1030kg | 933kg/1033kg | 950kg/1050kg |
Tamanho da embalagem | 1020 × 1350 × 1850mm | 1020 × 1350 × 1850mm | 1220 × 1350 × 1850mm |
