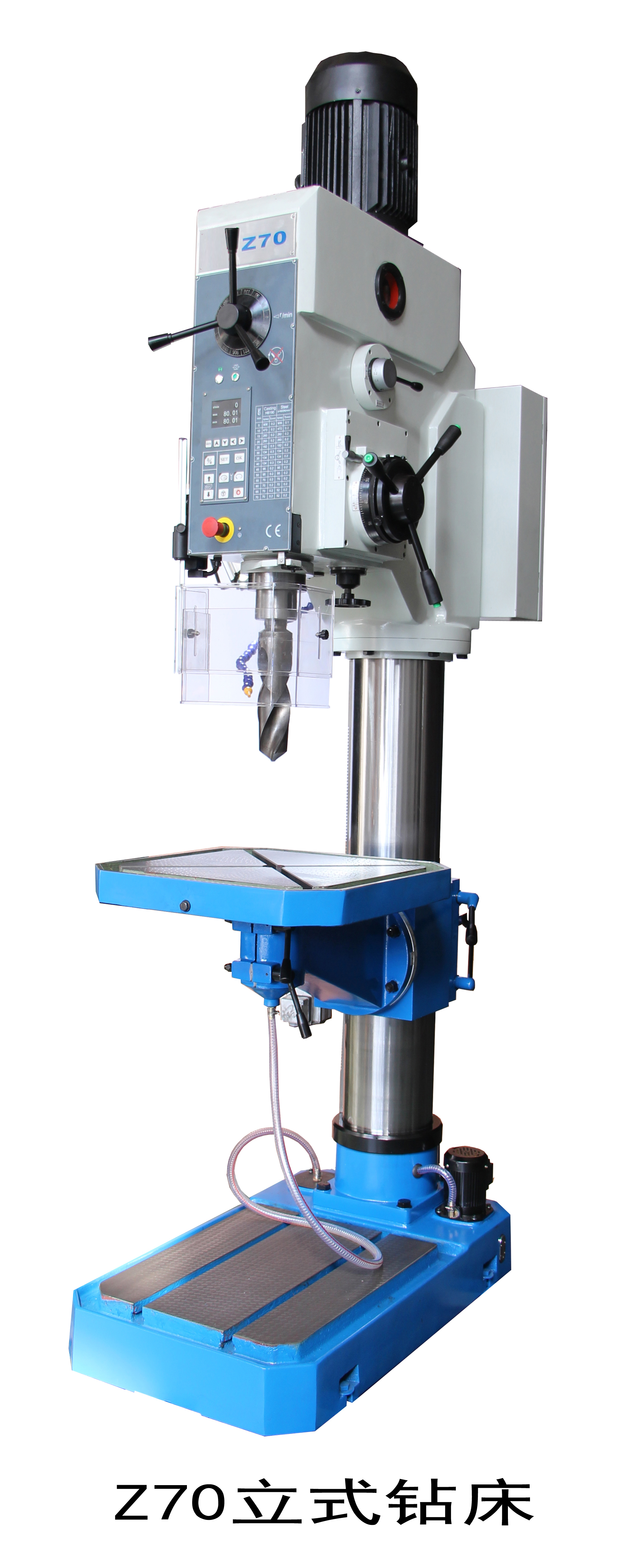

| Máx. diâmetro de perfuração (aço) 70 mm | Máx. Diâmetro de tocar (aço) m50 mm |
| Distância entre a linha central do eixo até a linha central da coluna 420 mm | Máx. Distância entre a extremidade do eixo até a superfície da mesa de trabalho (manual/motor) 792 (780) mm |
| Máx. Distância entre a extremidade do eixo até a superfície da base 1375 mm | Máx. Viagem do fuso 270 mm |
| Eixo converque MT 5 Morse | Alteração de velocidade 12 etapas |
| Faixa de velocidade do eixo 38 ~ 1230 r/min | Etapas de alimentação do eixo 4 etapas |
| Alcance de alimentação do eixo 0,1 ~ 0,4 mm/r | Máx. arremesso de mesa de trabalho e seu suporte (motor) 670 mm |
| Grau de rotação da caixa de solas no plano horizontal ± 45 ° | Área de trabalho da mesa de trabalho (L x W) 600 × 600 mm |
| Área de trabalho da base (L x W) 636 × 490mm | Números e largura dos slots T para a mesa de trabalho da base T16 mm |
| Diâmetro da coluna φ220 mm | Precisão de perfuração profunda ≤0,15 mm |
| Energia do motor principal (motor de conversão de frequência) 5.5; 970 kW r/min | Potência e velocidade do motor de elevação da mesa de trabalho 0,37/1440 kW r/min/min |
| Taxa de energia e fluxo do motor da bomba de líquido de arrefecimento 0,18/6 kW l/min | Dimensão da máquina (L x W x H) 1220 × 650 × 2820 mm |
