Caminho de precisão e camas endurecidas .
O eixo é suportado com rolamentos de rolo de precisão .
As engrenagens de cabeçote são feitas de aço, terra e endurecido de alta qualidade .
Fácil alavanca de mudança de velocidade de operação .
Faixa de velocidade do eixo 80-1600rpm.
A caixa de engrenagem de operação fácil possui várias funções de feeds e corte de roscas .
Com ou sem gabinete de acordo com a exigência.
A velocidade do Vario está disponível.

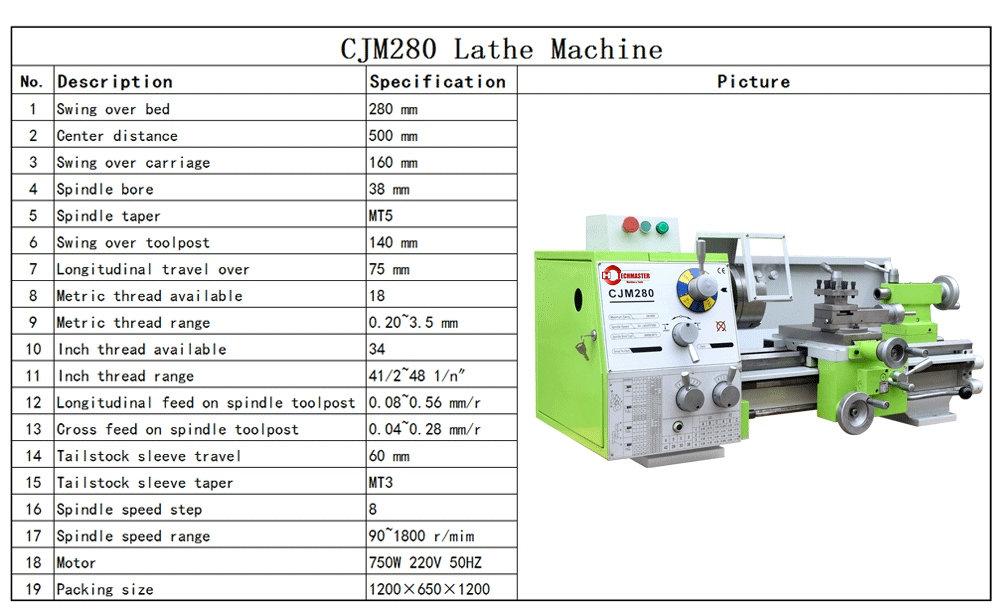

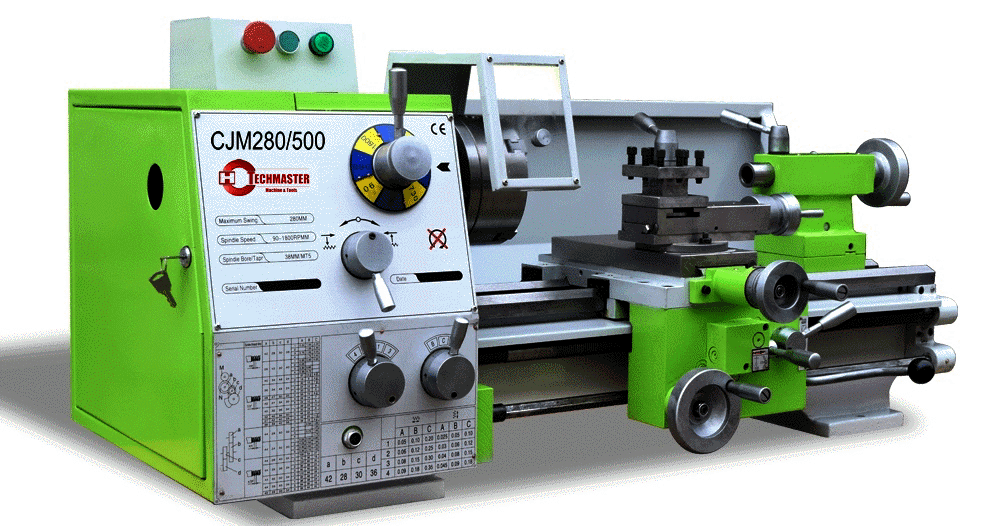

Modelo | Torno de engrenagem CJM280 | |
Balance sobre a cama | 280 mm | |
Distância central | 500 mm | 750mm |
Balançar sobre o carro | 160 mm | |
Furo do fuso | 38 mm | |
Conjunto do eixo | Mt.5# | |
Swing Over Over Toolpost | 140 mm | |
Viagem longitudinal sobre o posto de ferramentas | 75 mm | |
Tópico métrico disponível | 18 | |
Faixa de roscas métricas | 0,20 ~ 3,5 mm | |
Encadeamento de polegadas disponível | 34 | |
Intervalo de roscas de polegada | 41/2 ~ 48 1/n ″ | |
Tópico do módulo disponível | 16 | |
Faixa de roscas do módulo | 0,20 ~ 1,75 | |
Tópico de inclinação disponível | 24 | |
Faixa de roscas de pitch | 16 ~ 120 /dp | |
Alimentação longitudinal no posto de ferramentas do eixo | 0,08 ~ 0,56 mm/r | |
Cross Feed On Spindle Toolpost | 0,04 ~ 0,28 mm/r | |
Tailstock Sleeve Travel | 60 mm | |
Tailstock Sleeve diminua | MT.3# | |
Etapa de velocidade do eixo | 8 | |
Faixa de velocidade do eixo | 90 ~ 1800 R/MIM | |
Motor | 750W 380V 50Hz ( 220V 50Hz) | |
Tamanho da embalagem | 1450 × 650×1200 | 1200 × 650×1200 |
