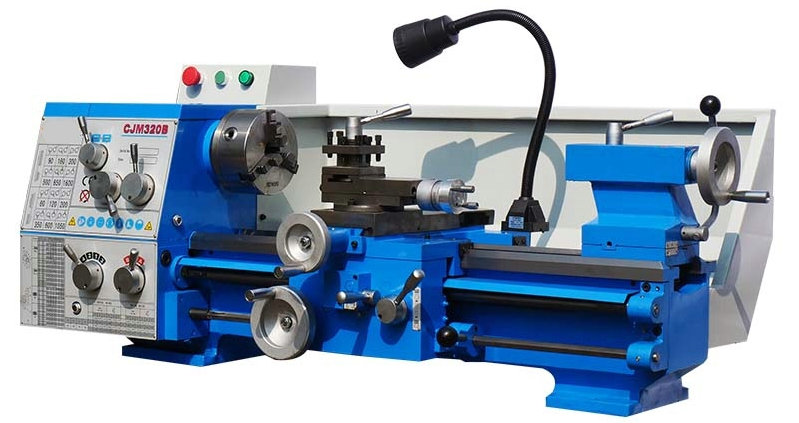

Caminho de precisão e camas endurecidas .
O eixo é suportado com rolamentos de rolo de precisão .
As engrenagens de cabeçote são feitas de aço, terra e endurecido de alta qualidade .
Fácil alavanca de mudança de velocidade de operação .
Faixa de velocidade do eixo 80-1600rpm.
A caixa de engrenagem de operação fácil possui várias funções de feeds e corte de roscas .
Com ou sem gabinete de acordo com a exigência.
| Especificação | CJM320BX750 | |
| Máx. balance sobre a cama | 320mm | |
| Máx. Swing Over Cross Slide | 190mm | |
| Máx. comprimento da peça de trabalho | 750mm | |
| Furo do fuso | 38 mm | |
| Diminuição do buraco no eixo | Mt.5# | |
| Máx. Viagem de slide cruzado | 185 mm | |
| Máx. golpe longitudinal sobre transportador de ferramentas | 100mm | |
| Faixa/tipo de encadeamento mérico | 0,2 ~ 7,0 mm/22 | |
| Faixa de roscas de polegada/tipos | 22/1 ~ 48.tpi/45 | |
| Faixa de threads do módulo Faixa/Tipos | 0,2 ~ 3,5mp/21 | |
| Faixa de threads do módulo Faixa/Tipos | 8 ~ 120D.P/31 | |
| Faixa de alimentação longitudinal | 0,1 ~ 1,4 mm/r | |
| Faixa de alimentação cruzada | 0,045 ~ 0,6 mm/r | |
| Máx. viagens de pena | 90mm | |
| Tailstock Quill diminuto | MT.3# | |
| Etapa da velocidade do eixo | 12 | |
| alcance de velocidade do eixo | 60 ~ 1600rpm | |
| Energia motora | 1.1kW | |
| NW/G. C | 370/410kg | |
| Tamanho geral (LXWXH) | 1520x700x600mm | |
| Tamanho da embalagem (LXWXH) | 1630x760x760mm | |
