Descrição do produto

Visão geral do produto

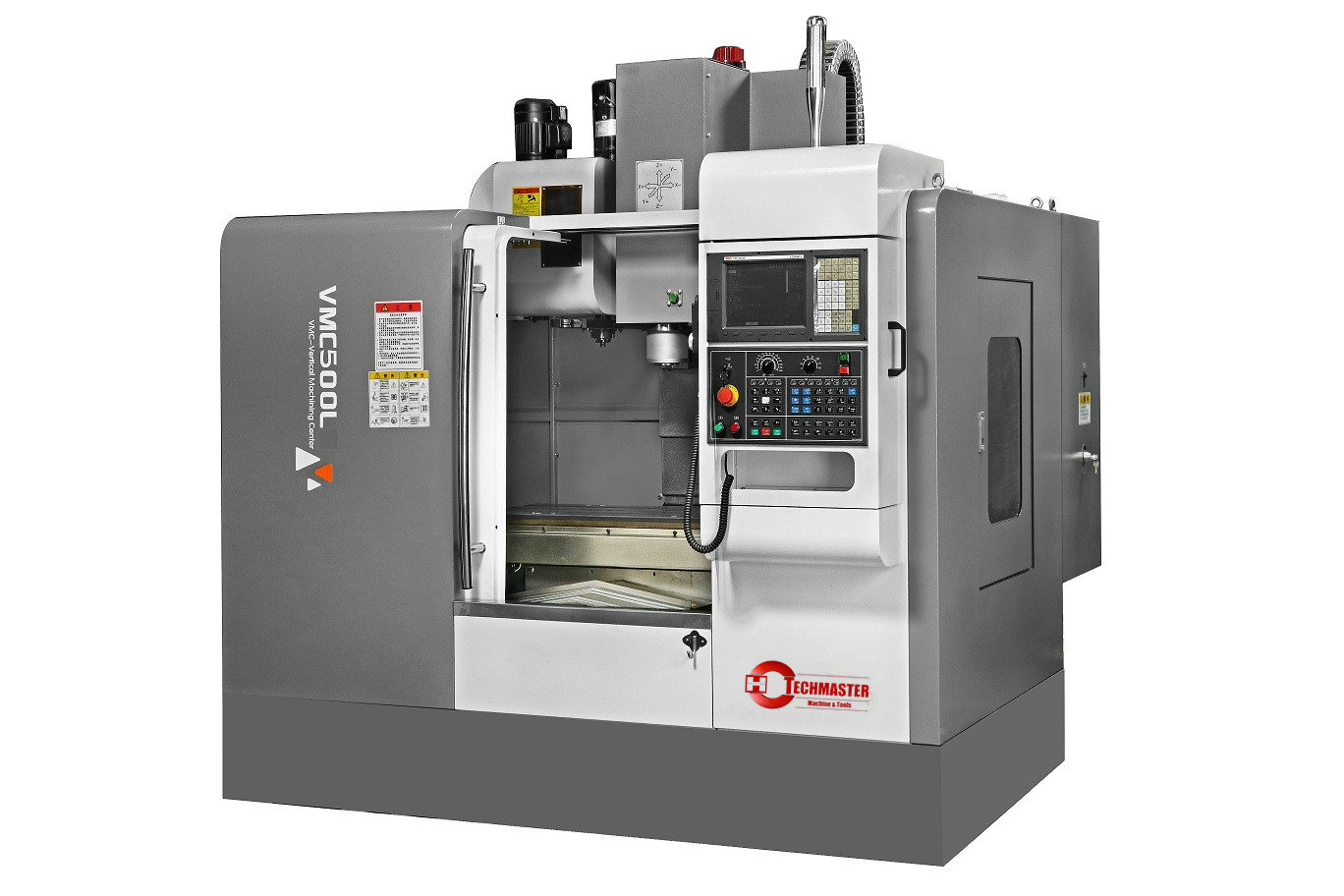

This series vertical machining center adopts the moving structure of cross sliding table and sliding guide,which is mainly applied in processing of middle and smallscale complicated parts.Apply the computeraided engineering(CAE)system to finish the optimized structure design and enhance the reliability of machine tool,and the finite element method(FEM)to take the scientific analysis and optimization of design structure,which can guarantee the rigidity and stability of the whole machine structure.It can finish all kinds of Processamento, como moagem, perfuração, expansão, perfuração, batida e fresagem de perfil ao mesmo tempo de pinça. É adequado para o processamento de peças com alta precisão, procedimento multipe e forma complicada. É a principal instalação nas indústrias de máquinas gerais, mofo, aviação, energia e tráfego.

Características da máquina

1. Os principais componentes da máquina aplicam o melhor ferro fundido cinza que são de boa resistência ao choque.
Todos os elencos foram feitos com o tratamento de envelhecimento duas vezes, a fim de eliminar as tensões residuais internas. Para que nossa máquina possa trabalhar com alta rigidez e boa resistência ao choque para corte pesado e corte intermitente.
2. Os principais componentes são projetados com o software CAD; dessa maneira, a estrutura ideal pode ser
analisada pelo computador, que garantem a boa intensidade, rigidez e estabilidade térmica.
3.A face conjunta dos componentes é bem polida manualmente, o que garante a
área de contato efetiva.

Machine P Aameter

CÓDIGO	ITEM			DETALHES
1	Tortação de trabalho （Largura × Comprimento)	mm		380 × 720
2	T slots	mm		3-18
3	Distância entre os slots T	mm		100
4	Max.load rolamento da mesa de trabalho	kg		250
VIAGEM
5	X eixo	mm		510
6	Y eixo	mm		370
7	Z eixo	mm		430
8	Distância do Colum ao Spindle Center	mm		429
9	Distância da superfície superior da mesa ao nariz do eixo	mm		105-535
FUSO
10	Funcho Hole diminui	BT40
11	Faixa de velocidade do eixo	r/min		20-8000
12	Modelo Motor Principal	βII6/ 12000
13	Servo Principal Potência Classificada	KW		5.5
14	Servo principal motor de 30 minutos de energia	KW		7.5
15	Torque de saída nominal do motor principal servo	Nm		26.3
16	Tipo de balanço dinâmico de parte do eixo	G1
17	Precisão do eixo	EXPECTO DE FACELA DO EPING: 0,005 mm
		EXPECTADO RADIAL DO EPING: 0,007 mm próximo
Tamanho do suporte para ferramentas
18	Padrão do suporte para ferramentas	MSA403 BT40
19	Padrão de rebite	MSA403 P40T-1
ALIMENTAR
20	Modelo de Motor de Alimentação X/Y	βisc 8/3000
21	X/Y Feed Motor Max.Speed	r/min		3000
22	X/Y alimentação de alimentação com potência nominal	KW		1.2
23	Torque de saída nominal do motor X/Y	Nm		7
24	Z Modelo de Motor de alimentação do eixo	βisc 12b/3000
25	Z Velocidade máxima do motor de alimentação do eixo	r/min		3000
26	Z Potência nominal do motor de alimentação	KW		1.8
27	Z Torque de saída com motor de alimentação	Nm		11
28	Taxa de alimentação X/Y.	m/min		36
29	Z Taxa de alimentação	m/min		32
30	Cortando a velocidade da alimentação	mm/min		10000
Revista de ferramentas
31	Modelo de revista de ferramentas	MANIPULADOR
32	CAPACIDADE	PCs		16
33	Ferramentas completas diâmetro da ferramenta máxima	mm		78
34	Diâmetro da ferramenta vazia do vizinho	mm		£120
35	Max.Tools Permite peso	kg		8
36	Max.Tools Comprimento permitido	mm		240
37	TEMPO DE MUDANÇA DA FERRAMENTA	s		3
38	Caminha de mudança de ferramenta	Para a frente/reversão
Fonte de energia
39	Capacidade elétrica da máquina	KVA		10
40	Taxa de fluxo da bomba de resfriamento	L/min		10
41	Ar comprimido da máquina	kg		6～8
42	Requisito de energia	380V ± 10% 50Hz
Requisito ambiental
43	Requisito de temperatura ambiental		0 ℃～ 40 ℃
44	Umidade relativa		20% ～ 80%
Tamanho da máquina
45	Dimensão da máquina	mm		1700 × 2200 × 2500
46	Peso da máquina	kg		2400
47	Escudo da máquina			Proteção completa
PRECISÃO
48	Precisão da posição x/y/z	mm		± 0,010
49	Precisão de reposição x/y/z	mm		± 0,005
OUTROS
50	Modelos de Way Way	Z box/ x, y linear
51	Tipo de transportador de chip	FRENTE
52	Separação de óleo de água	Máquina Tipo de separação óleo-água
53	Tipo de lavagem	Gun manual de ar
54	Tipo de perfuração	Punchamento front-end do fuso
55	Proteção do fuso	Proteção de cortina de ar
