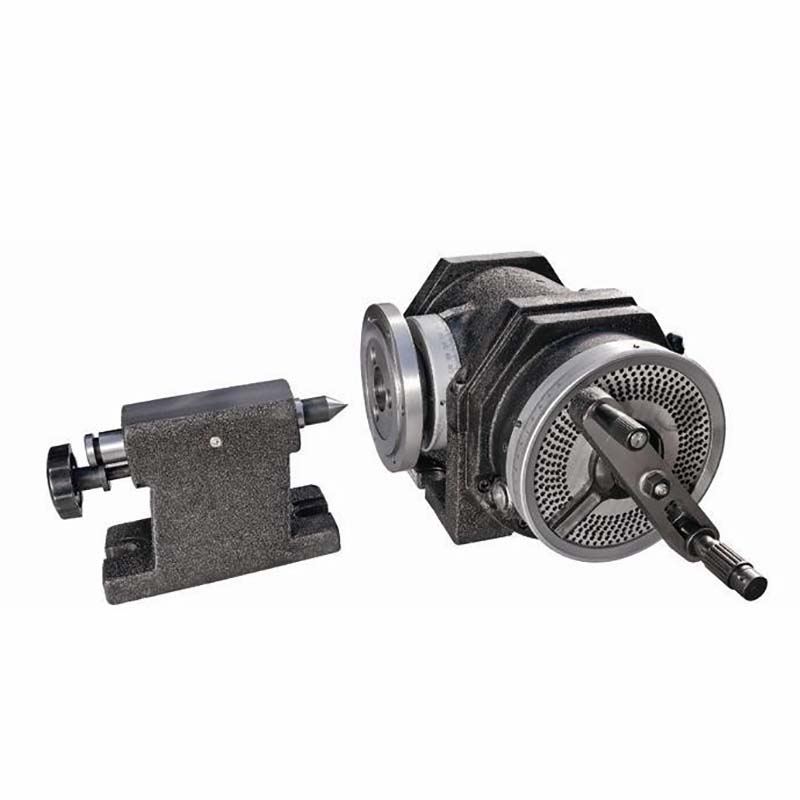

F12 Série Semi-Universal Divising Head
| Quantidade: | |
|---|---|
Especificações:
1. Série Tipo F12, a cabeça divisória semi-universal é um dos acessórios mais importantes para a máquina de fresar. Com a ajuda dessa cabeça divisória, a peça de trabalho mantida pode ser realizada indexação direta e indexação simples, ou girar para qualquer ângulo, conforme desejado, e a periferia de uma peça de trabalho pode ser dividida em qualquer divisão de peças iguais e etc.
2. A série F12 com roda direita.
ESPECIFICAÇÃO | F12100 | F12125 | F12160 | F12200 | |
Altura central mm | 100 | 125 | 160 | 200 | |
Ângulo giratório do eixo da sua posição horizontal (para cima) | ≤95 ° | ||||
Posição horizontal (para baixo) | ≤5 ° | ||||
Ângulo rotativo do eixo para uma revolução completa da alça de divisão | 9 ° (540 grad., 1'Each) | ||||
Min. Reading of Vernier | 10 ' | ||||
Razão de engrenagem de minhocas | 1:40 | ||||
Afunilamento do furo do fuso | Mt3 | Mt4 | |||
Largura da chave de localização.mm | 14 | 18 | |||
Diâmetro de cone curto de spindlenose para montar flange mm | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | |
Números de orifício na placa de índice | 1ª placa | 24,25,28,30,34,37,38,39,41,42,43 | |||
2ª placa | 46,47,49,51,53,54,57,58,59,62,66 | ||||
Erro de indexação individual do eixo para uma revolução completa da alça de divisão | ± 45 ″ | ||||
Erro acumulado em qualquer periferia de 1/4 do eixo | ± 1 ″ | ||||
Max.bearing kg | 100 | 130 | 130 | 130 | |
Peso líquido kg | 57 | 83.5 | 100 | 130 | |
Peso bruto kg | 69 | 96 | 114 | 140 | |
Dimensões do caso mm | 610 × 459 × 255 | 536 × 460 × 310 | 710 × 505 × 342 | 710 × 535 × 342 | |
Esboço dimensional
Esboço e dimensões de instalação:
Modelo | A | B | C | D | E | F | G | H | L | M | N | O | P |
F12100 | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F12125 | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F12160 | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F12200 | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
Acessórios:
1.tailstock 2. Placa de vivação 3. FLANGE 4.3 JAW JAW TABLE 5.ROND (OPCIONAL)
