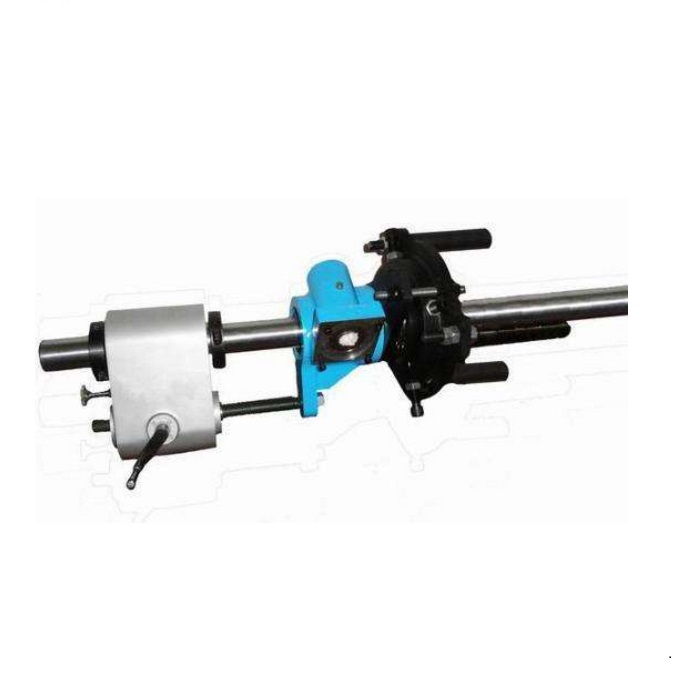

Máquina de perfuração portátil de precisão versátil Faixa de furo 65-700mm com ferramenta de face
Desempenho da máquina:

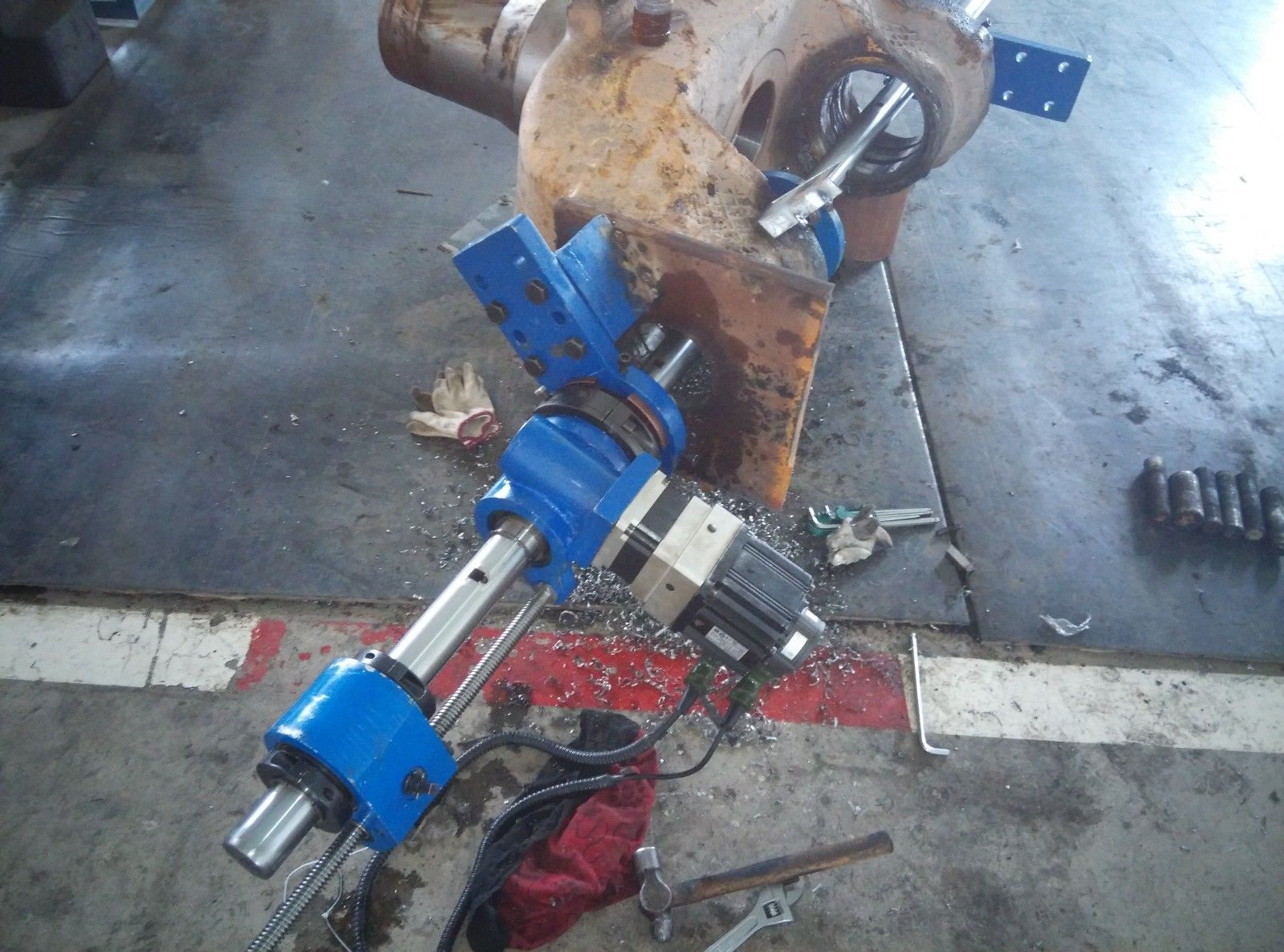

A máquina de perfuração portátil JRT60 é poderosa e usada principalmente para operações de chato e voltado para linhas, como: reparando a parede interna dos tubos, orifícios rotativos do guindaste, orifícios de eixo de popa e orifícios do leme.
1．Power
A energia fornecida por um motor servo permite a saída de torque constante e orifícios de grande diâmetro com cortes profundos. O motor pode ser substituído por uma unidade de energia hidráulica.
2. Unidade de feed
A unidade de alimentação axial é acionada por um mecanismo de parafuso sem usar um único motor que facilita a operação.
3. Suporte de porta -voz
Existe um rolamento de alta precisão na unidade de suporte, cada perna de suporte é ajustável individualmente, permitindo que centralize rapidamente a montagem dentro dos furos que não são completamente redondos. O diâmetro interno do rolamento pode ser ajustado.
4. Titular da ferramenta
O JRT60 está equipado com cinco titulares de ferramentas, que são ajustáveis para uma ampla gama de furos de usinagem de acabamento de 65 a 700mm
5. Unidade de capacidade
Esta cabeça voltada para a frente, com uma taxa de remoção muito alta no manuseio de trabalhos de grande diâmetro, com facilidade, as montagens de cabeça voltadas em qualquer lugar ao longo da barra e a velocidade de alimentação também é escassa para que você possa selecionar a velocidade de alimentação adequada de acordo com o seu trabalho.
Especificação
| JRT60 Especificação portátil de máquina de perfuração (padrão) | ||
| Nome | Parâmetro | Observações |
| Modelo | JRT60 |
|
| Diâmetro da barra de chato padrão | 60mm × 20 00mm | Personalizável |
| Diâmetro chato | 65-700mm |
|
| Alimentação axial por revolução | 0-0,6mm/r |
|
| Poder | Motor elétrico de 2.2kW 380V | Hidráulico disponível |
| Diâmetro voltado (opcional) | 80-800mm |
|
| Enfrentando feed por revolução | 0-0,6mm/r |
|
| Velocidade de rotação | 0-30RPM |
|
| Lista de configuração padrão JRT60 | ||
| Nome | Parâmetro | Qty |
| 1 | servo-motor | 1 conjunto |
| 2 | Console de controle | 1 pc |
| 3 | Redutor de velocidade | 1 conjunto |
| 4 | Rque -w -Relado (700 mm) | 1 pc |
| 5 | Montagem de braço único com rolamento esférico | 2 pcs |
| 6 | Motor elétrico de 2.2kW (caixa de controle incluída) | 1 |
| 7 | Montagem universal do braço com rolamento esférico | 2 pcs |
| 8 | Barra de chato 60x2000 com orifícios de ferramentas de 12 mm a cada 254,0 mm | 1 pc |
| 9 | Titulares de ferramentas + ferramentas de corte (para uma ampla gama de furos de usinagem de acabamento de 65 a 700 mm) | 1 conjunto |
| 10 | Ferramentas de medição para a instalação adequada da ferramenta de corte e medir o diâmetro do orifício sem desmontar a máquina | 1 conjunto |
| 11 | Id Montagem de montagem de suporte de auto -alinhamento para o processamento de diâmetros de processamento de 500 a 700 mm | 1 conjunto |
| 12 | ferramentas para montagem e instalação da máquina | 1 conjunto |
| 13 | Pequenos cones de configuração (70 - 213 mm) | 2 pcs |
| 14 | Grandes cones de configuração (213 - 305 mm) | 2 pcs |
| Máquinas de perfuração portáteis da máquina Jierui | ||||||
| Item | Diâmetro da barra de chato (mm) | Diâmetro chato (mm) | Strok (mm) | Poder | Velocidade de alimentação | |
| JRT40 | 40*1500 (personalizável) | 45*200 | 390 | 1.5kW | 0-100 (mm/min) | |
| JRT50 | 50*1500 (personalizável) | 55*250 | 390 | 1.5kW | 0-100 (mm/min) | |
| JRT60 | | 65*700 | | 2.2kW | 0-0,6mm/r | |
| JRT90 | 90*3000 (personalizável) | 95-900 | | Hidráulico/servomotor 3kw | 0-0,6mm/r | |
| JRT110 | 110*3500 (personalizável) | 180-1000 | | Motor hidráulico | 0-0,6mm/r | |
| JRT150 | 150*3500 (personalizável) | 270-1800 | | Motor hidráulico | 0-0,6mm/r | |
| BB50 | 50*1500 (personalizável) | 55-350 | 400 | 2,2kW Moto elétrico | 0-0.5mm/r | |
| YK60 | 60*1500 (personalizável) | 65-400 | 350 | Eibenstock 1.8kwgermany | | |
|
|
| | | | | |
|
|
| | | | | |
