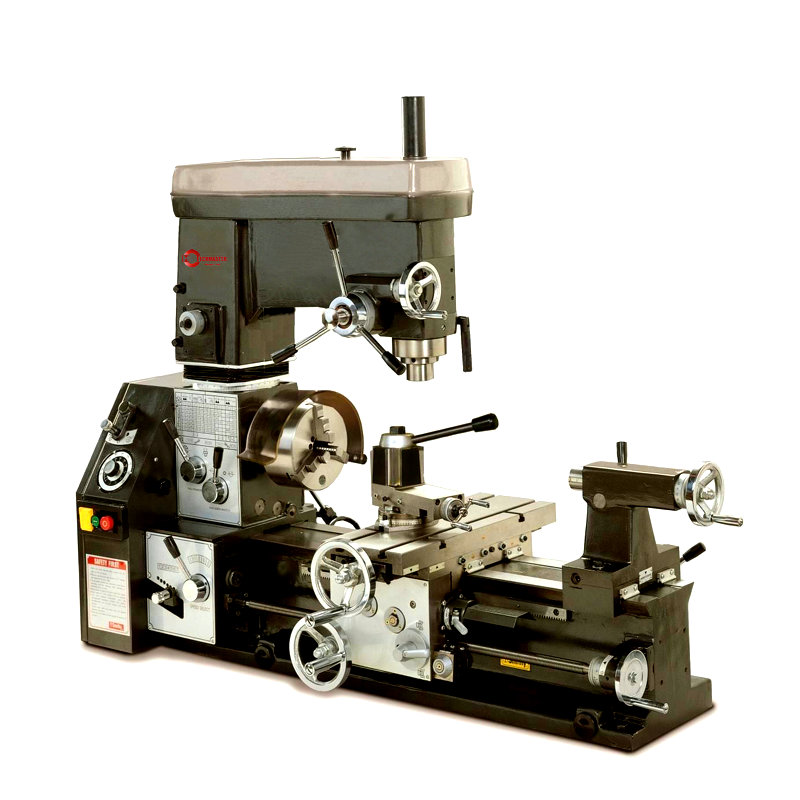

Introdução:
1. Os propósitos de girar, perfurar, fresar, chato e cortar o
motor 2.DC Motor sem escova, grande torque em baixa velocidade, velocidade infinitamente variável 3.
Power
-Driven for Table in
Milling
Características:
1. Os dispositivos de segurança intertravam e uma sobrecarga de segurança
2. Caixa de perfuração/moagem alongada, rotação de 360 graus no plano vertical
| ESPECIFICAÇÕES | G1324 | . | ||
| Diâmetro de balanço sobre a cama | 330mm | 13 ″ | 330mm | 13 ″ |
| Diâmetro de balanço sobre a mesa | 190mm | 7,5 ″ | 190mm | 7,5 ″ |
| Distância entre centros | 610mm | 24 ″ | 1000mm | 40 ″ |
| Furo do fuso | 28mm | 1,1 ″ | 28mm | 1,1 ″ |
| Velocidade do fuso (infinitamente) | 50-3000R/min | 50-3000R/min | ||
| Stoke longitudinal | 510mm | 20 ″ | 890mm | 35 ″ |
| Cross Stoke | 185 mm | 7,3 ″ | 185 mm | 7,3 ″ |
| Pequeno golpe de ferramenta | 70mm | 2,75 ″ | 70mm | 2,75 ″ |
| Pitch métrico/grau | 0,35-6,5mm /24 | 0,35-6,5mm /24 | ||
| Pitch/grau de polegada | 7-52T.PI/21 | 7-52T.PI/21 | ||
| Alimentação longitudinal /grau | 0,067-0,5mm/r/21 | 0,067-0,5mm/r/21 | ||
| Feed/grau cruzado | 0,021-0.157mm/r/21 | 0,021-0.157mm/r/21 | ||
| Milling-Brilling Fusndle diminua | Mt3 | R8 | Mt3 | R8 |
| Experimação do eixo de perfuração de moagem | 127 mm | 5 ″ | 127 mm | 5 ″ |
| Caixa de arremesso de moagem | 110mm | 4,33 ″ | 110mm | 4,33 ″ |
| Tamanho da tabela | 450x170mm | 17,7 ″ x6,7 ″ | 450x170mm | 17,7 ″ x6,7 ″ |
| Diâmetro de perfuração. | 24 mm | 0,95 ″ | 24 mm | 0,95 ″ |
| Potência do motor | 1.1kW | 1.1kW | ||
| NW/GW | 300/350kg | 300/380kg | ||
| Dimensões gerais da máquina (L*W*H) | 1325x585x1030mm | 1705x585x1030mm | ||
| Dimensões da caixa da máquina (l*w*h) | 1260x570x1100mm | 1640x570x1100mm | ||
| Dimensões da caixa do suporte (l*w*h) | Esquerda: 760x450x410, direita: 760x 450x350mm | Esquerda: 760x450x410, direita: 760x 450x350mm | ||
