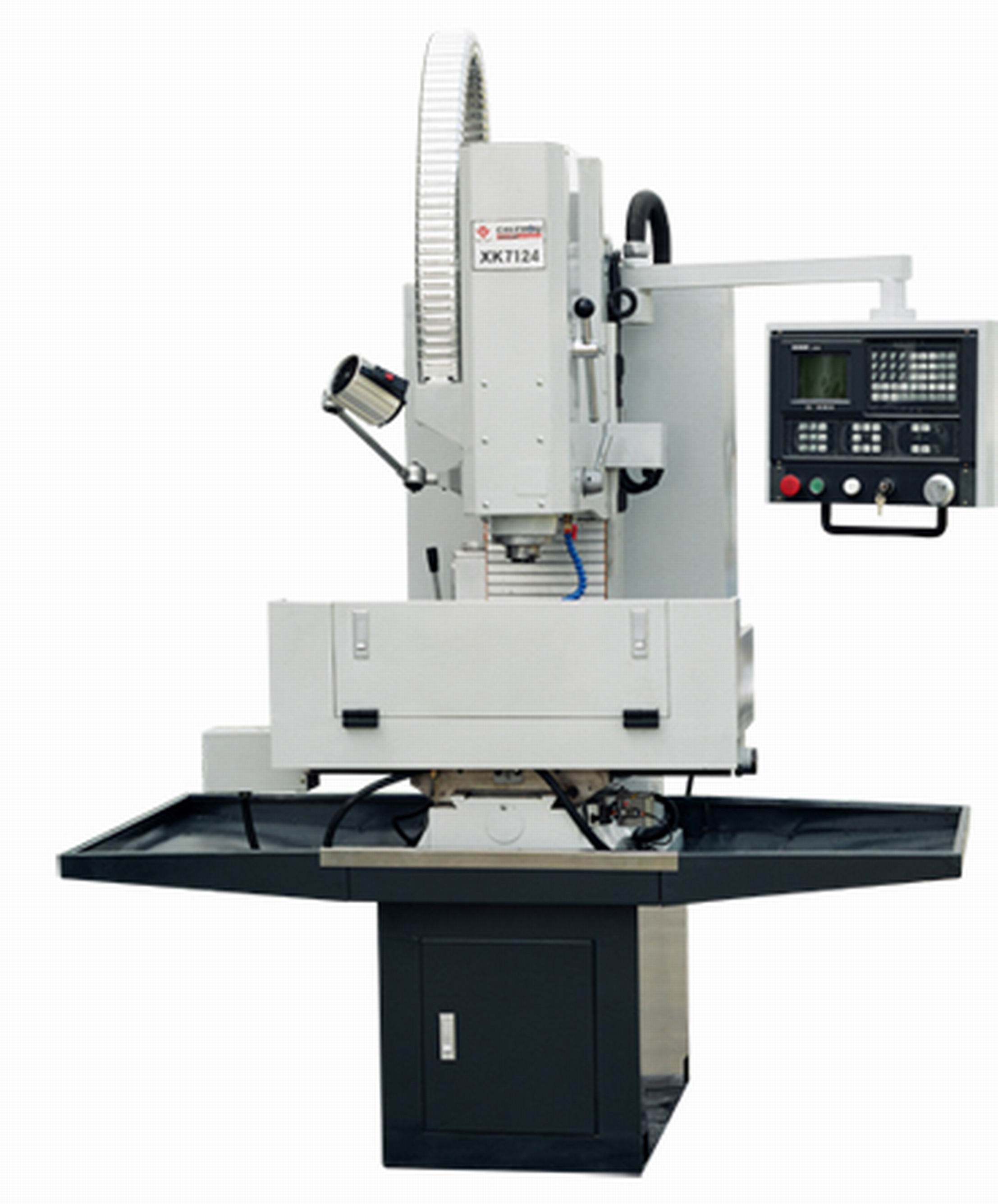

Máquina de moagem CNC econômica XK7124 7124A XK7124B
| Quantidade: | |
|---|---|
1. Utilizado para usinagem peças da caixa, peças de casca, peças em forma de disco.
2. A coluna e a maneira guia são moídos com precisão com alta precisão
3. Dois estilos de mudança de ferramenta estão disponíveis, manualmente e pneumaticamente.
4. O sistema de controle do CNC pode ser adaptado pelo motor ou servo motor, fornecendo um bom esquema econômico aos clientes.
5. O suporte da máquina e o corpo da máquina são projetados separadamente para obter parceria fácil e flexível pelo usuário.
| Modelo | XK7124 、7124A | XK7124B | |
| Mesa de trabalho | Tamanho da mesa de trabalho (L × W) (mm) | 800 × 240 | 800 × 240 |
| 900 × 240 Opcional | 900 × 240 Opcional | ||
| T slot (largura × Qtd × espaços) (mm) | 16 × 3 × 60 | 16 × 3 × 60 | |
| Peso de carregamento máximo na mesa de trabalho (kg) | 60 | 60 | |
| VIAGEM | Viagem X/Y/Zis (mm) | 430 × 280 × 400 | 430 × 280 × 400 |
| 530 × 280 × 400 | 530 × 280 × 400 | ||
| Distância entre o nariz do eixo e a mesa (mm) | 60-460 | 50-450 | |
| 50-550 | |||
| Distância entre o centro do eixo e a coluna (mm) | 297 | 297 | |
| FUSO | Velocidade do fuso (r/min) | 100-4000 | 100-6000 |
| Conjunto do eixo | BT30 | BT30 | |
| Caminho de aperto de ferramentas | Manual/pneumático | Pneumático | |
| Capacidade ATC (opcional) | não | 4pcs simples ATC | |
| ALIMENTAÇÃO | Velocidade de alimentação (mm/min) | 0-2000 | 0-2000 |
| Velocidade de alimentação rápida: eixo x, y, z (m/min) | 6 | 6 | |
| PRECISÃO | Precisão de posicionamento (mm) | 0.04 | 0.04 |
| Precisão de repetibilidade (mm) | 0.02 | 0.02 | |
| Min.Set Unit (mm) | 0.001 | 0.001 | |
| MOTOR | Principal Principal (KW) | 1.5 (motor A/C) | 2.2/3.7 |
| Alimentação Motor Power: X/Y/Z Eixo (KW) | 1/1/1 | 1/1/1.5 | |
| FERRAMENTAS | Max.Size of Tool (MM) | Φ60 × 175 | Φ60 × 175 |
| Max.loading Weight of Tool (kg) | 3.5 | 3.5 | |
| OUTROS | NW (inclua suporte de máquina) (kg) | 900 | 1000 |
| Tamanho geral (L × W × H) (mm) | 1640 × 1205 × 1950 (2050) | 1640 × 1205 × 1950 (2050) | |
| Tamanho da embalagem (L × W × H) (mm) | 1900 × 1620 × 2480 (2580) | 1900 × 1620 × 2480 (2580) | |
| Quantidade de carregamento (20 ') | 3 pontos | 3 pontos |
