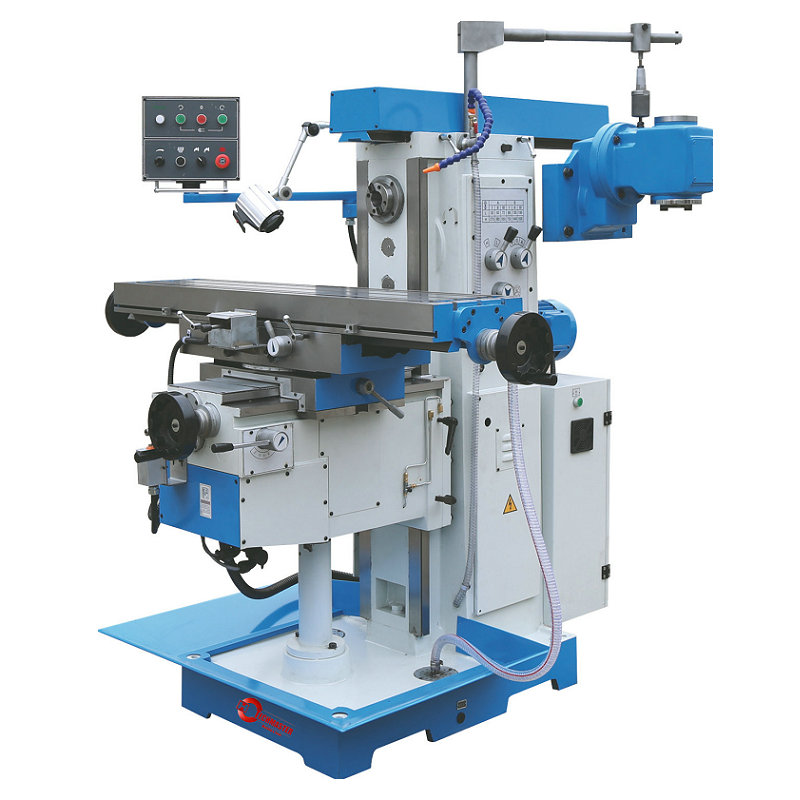

X6436a / x6436a-1 (grande mesa de trabalho)
| Quantidade: | |
|---|---|
Especificação | Unidade | XL6030 | XL6030A | XL6030B | XL6030C |
Tamanho da tabela | mm | 1270X300 | 1370X300 | 1270*300 | 1370*300 |
Travel de mesa (x / y / z) | mm | 720/ 300/ /400 | 820/300/400 | 900/380/400 | 1000/380/400 |
Conjunto do eixo | ---- | 7:24 ISO40 | |||
Velocidade rápida da tabela (x / y / z) | mm/min | 1335/1335/1000 | |||
Feed de tabela (x / y / z) | mm/min | XY: 30-830 Z: 23-625 | |||
T-slots （ No./width/pitch) | mm | 14/3/80 | |||
Faixa de velocidade do eixo | r/min | 12 etapas 35-1500 | |||
Distância entre o nariz do eixo e a superfície da mesa | mm | 75-475 | |||
Distância entre o eixo do eixo e a guia do Col U Mn | mm | 155 | |||
Motor principal | KW | 3 | |||
Torque do eixo x/y/z A C Servo Motor | N .m | 10 | |||
Tamanho geral | mm | 1720X 1680x1730 | 1820X 1680x1730 | 1720X 1680x1730 | 1820X 1680x1730 |
Peso líquido | kg | 1500 | 1550 | 1550 | 1600 |
Tabela rotativa opcional ± 45 ° pode ser encomendada
Modelo | Tamanho da tabela | Viagem máxima - x/y/z | Ângulo rotativo máximo de tabela | Distância entre a linha central do eixo e a superfície da mesa |
XL6130 | 1270X300 | 720/ 300/ /400 | ± 45 ° | 35-435 |
XL6130A | 1370X300 | 820/300/400 | ||
XL6130B | 1270X300 | 900/380/400 | ||
XL6130C | 1370X300 | 1000/380/400 |
Acessórios opcionais
NÃO. | Nome |
1 | 3 eixos Dro |
2 | CE Schneider Electric |
3 | Hangum de alumínio |
4 | Tampa da mesa de trabalho |
5 | Lâmpada de trabalho LED |
6 | Tabela rotativa ± 45° |
7 | Lubrificação automática |
8 | Armado de suporte para cabeça vertical |
Acessórios padrão
Item | Nome | Especificação | Qty |
1 | Cabeça de moagem vertical | 1 | |
2 | Allen Wrench | 5 、6、10 | 1 |
3 | Chave fixa | 17*19 、22*24 、32*36 | 1 |
4 | Manga média | 7:24; ISO40-MS4 | 1 |
5 | Lidar | 1 | |
6 | Arbor de moagem | 7:24 ISO40 φ27 | 1 conjunto |
7 | Suporte de arboras de moagem | 1 | |
8 | Draw Bar | M16 × 480 | 1 |
9 | Lavadora 、de nozes | M16 | 2 |
10 | Manual de operação | 1 | |
11 | Sistema de líquido de arrefecimento com motor elétrico | 1 | |
12 | Alimentação automática e alimentação rápida no xyz | 1 | |
13 | Bandeja de chip | 1 |
