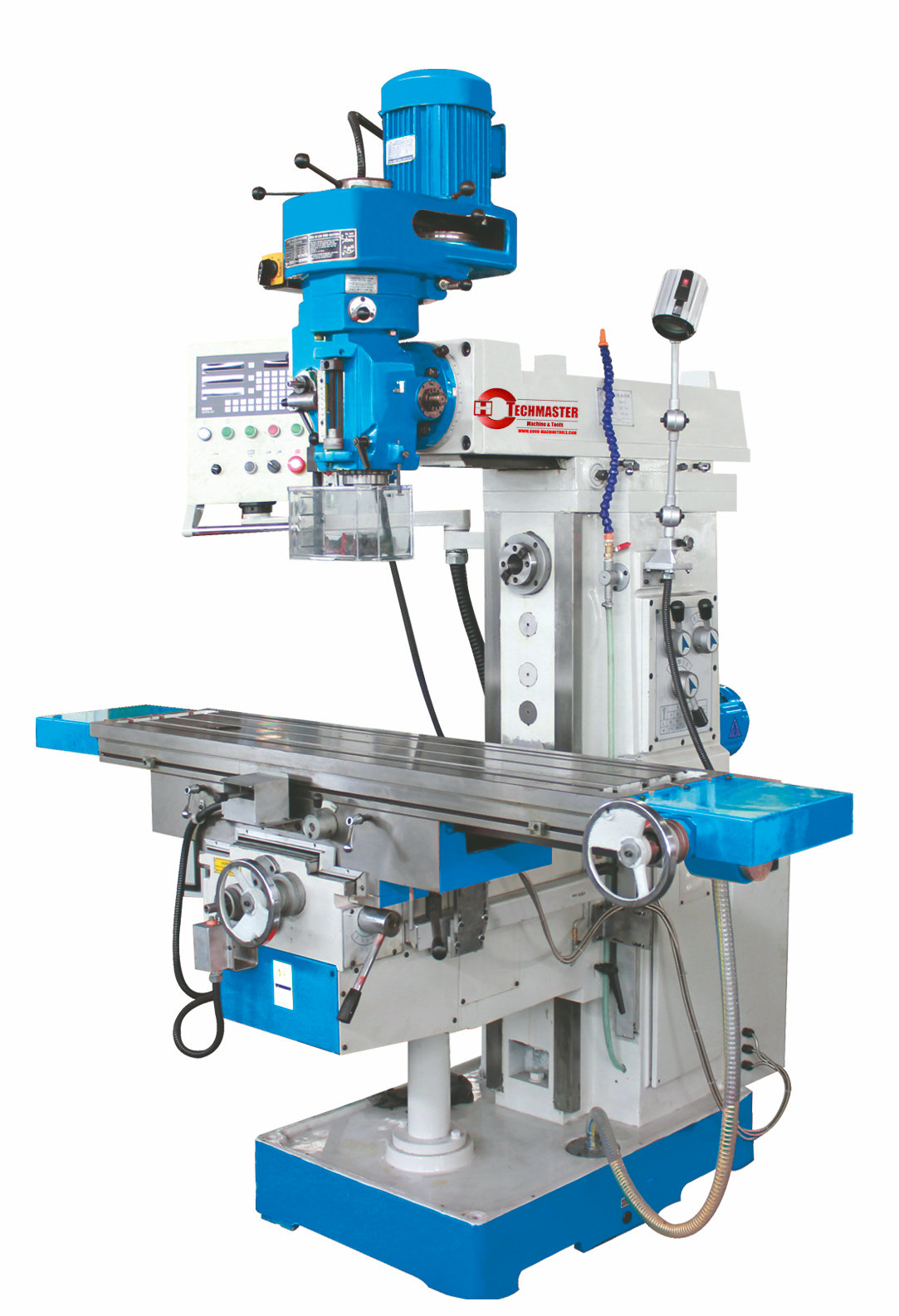

Turret XL6330 / XL6330A
| Quantidade: | |
|---|---|
| Especificações | Unidade | XL6330 | XL6330A | XL6330B | XL6330C | ||
| Tamanho da tabela | mm | 1270*300 | 1370*300 | 1270*300 | 1370*300 | ||
| Travel de mesa (x/y/z) | mm | 720/300 /400 | 820/300 /400 | 900/380 /400 | 1000/380 /400 | ||
| Velocidade rápida da tabela (x/y/z) | mm/min | 1000/1000/750 | |||||
| Conjunto do eixo | ---- | 3HP: R8 ou ISO30; 5HP: ISO40 | |||||
| | | IS040 | |||||
| Feed de tabela (x/y/z) | mm/min | Variável | |||||
| Distância entre o nariz horizontal e a superfície da mesa | mm | 75-475 | |||||
| Distância entre o eixo do eixo e a superfície da RAM | mm | 200 | |||||
| Faixa de velocidade do eixo | r/min | 43-3225 | |||||
| | | 65-4660 (16 etapas) | |||||
| | | 12STEPS 35-1500 | |||||
| T-slots (No./width/pitch) | mm | 14/3/80 | |||||
| Viagem de braço | mm | 450 | |||||
| Principal principal | ---- | 3hp ou 5hp | |||||
| | | 3kw | |||||
| Torque do Motor de servo AC do eixo X/Y/Z | Nm | 10 | |||||
| Tamanho geral | mm | 1720 *1680 *2350 | 1820 *1680 *2350 | 1720 *1680 *2350 | 1820 *1680 *2350 | ||
| Peso líquido | kg | 1700/1650 | 1750/1700 | 1750/1700 | 1800/1750 | ||
