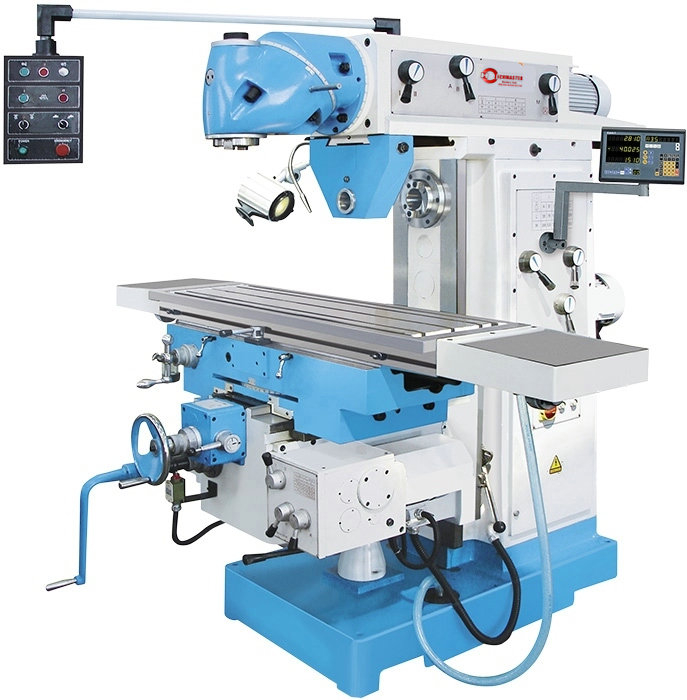

Máquina de moagem universal de cabeça giratória

Especificações

1. Máquina de moagem do tipo de cabeça do seco
2. Ângulo giratório da tabela +/- 35 graus
3. Bolsa de cabeça 360 graus
4. Alimentação automática de 3 eixos

Recurso:

Taxa de preço/desempenho superior, para fins de produção e treinamento de peça única

Com o sistema Huron Cutter Head System
Grande Tabela 1320 x 360 mm
x eixo viagens de 1000 mm A
eixo rigid, hardened guideways ensure maximum stability and constant accuracy
vertical e horizontal
apresentam
suas próprias unidades poderosas
.
large, wide, supported table rotates ± 35°
the vertical cutter head swivels (manually) on 2 levels allowing virtually any angle setting
large spindle taper ST 50 ensures high rigidity even when using very large tools
all gears and shafts are hardened and ground
all electric components are made by leading manufacturers
vertical and horizontal spindles have their own drives, resultando em desempenho de baixa perda e rejeição mais curta e
feeds automáticos e feeds rápidos em todos os 3 eixos,
todas as rodas manuais (inclusive para o eixo x) são colocadas na frente dentro do operador,
o painel de controle é montado em um boom giratório para posicionamento ideal para
a lubrificação central para baixa manutenção




1. A  máquina  está  com a cabeça  de moagem  universal  ,  pode  girar  360  graus.

2. A  mesa  pode  girar  graus  laterais  esquerdo  e  35  direito .

3.A  máquina  pode  se alimentar  automática  de  três  eixos  controlados  através de  uma caixa  de engrenagens  .

4. A  RAM  é  móvel  para frente  e  para trás.

5.  A tabela  pode  ser  estendida  a  1600 mm  e  o X  Travl  é  aumentado  para  1300 mm  simultaneamente.
O modelo chamado x6436a-1 (woktable é 1650x360  )

6.  A máquina  está  equipada  com  o painel  de operação  , que  é  conveniente  para  o  operador.
