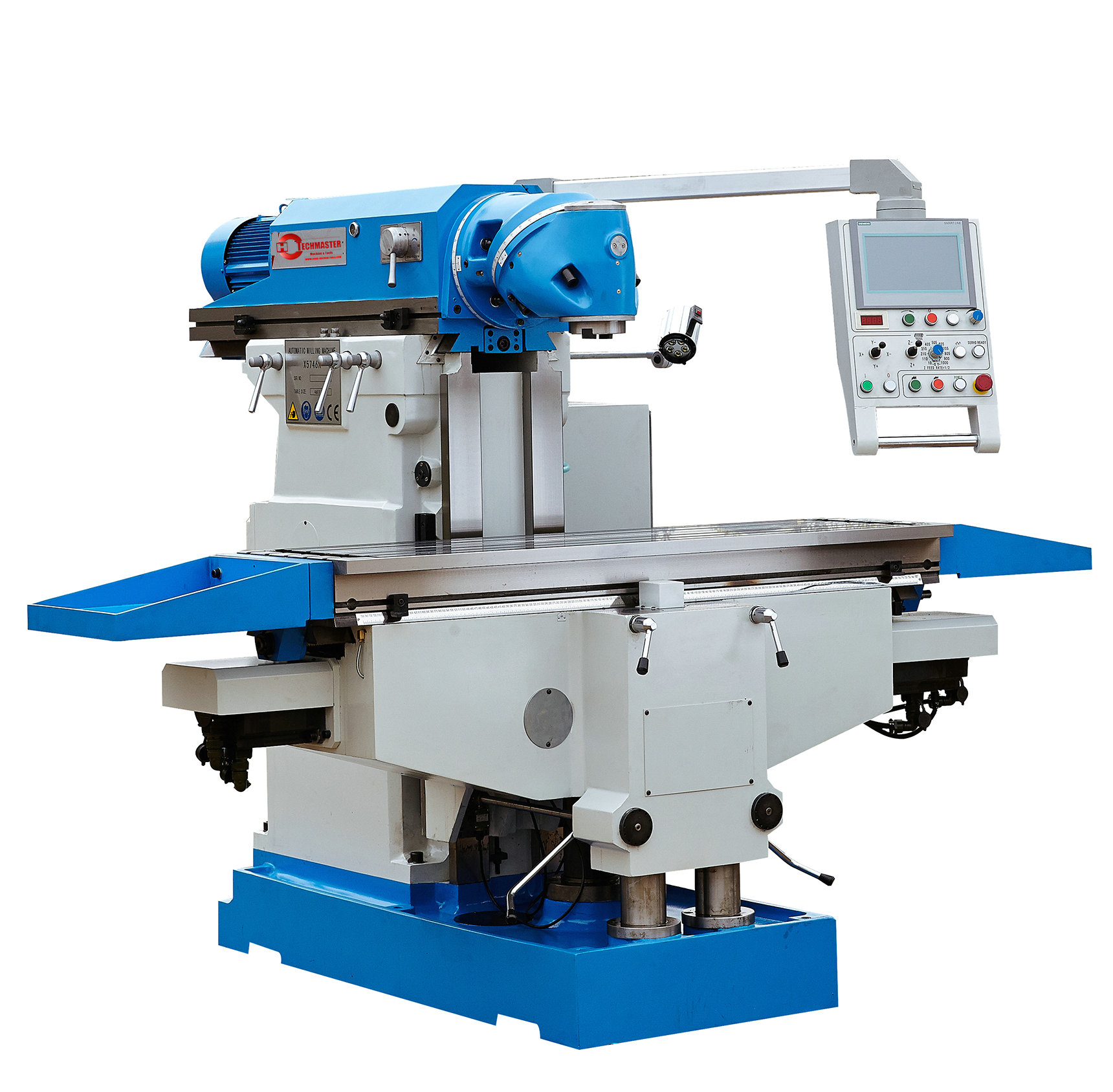

X5750a /x5750a-1 (maior mesa de trabalho)
| Quantidade: | |
|---|---|
| especificação |
| unidades | X5750a |
| Tamanho da tabela |
| mm | 1635x500 |
| Tabela X/Y. |
| mm | 1300/470 |
| Max.load of tabela |
| KGS | 1500 |
| 'T ' slot (n./width) |
| mm | 5/18 |
| Distância de 't ' slot |
| mm | 80 |
| Conjunto do eixo |
|
| ISO50 |
| Distância do nariz do eixo à superfície da mesa |
| mm | 40-510 |
| Distância do eixo do eixo até a guia da coluna |
| mm | 70-670 |
| viagem de carneiro |
| mm | 600 |
| Velocidade do eixo |
| RPM | 53-1800 |
| Etapa de alimentação de mesa e aríete |
|
| passo menos |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 10-1200 |
| vertical | mm/min | 5-600 | |
| Taxa de alimentação de RAM |
| mm/min | 10-1200 |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 2500 |
| vertical | mm/min | 1200 | |
| Taxa de alimentação rápida RAM |
| mm/min | 2500 |
| Principal principal |
| KW | 7.5 |
| alimentação de energia motora x , y, z |
| N/m | 18, 18,22 |
| tamanho geral (l*w*h) |
| mm | 2000x2100x2200 |
| Peso líquido |
| kg | 3500 |
| especificação |
| unidades | X5750a/1 |
| Tamanho da tabela |
| mm | 2000x500 |
| Tabela X/Y. |
| mm | 1500/470 |
| Max.load of tabela |
| KGS | 1500 |
| 'T ' slot (n./width) |
| mm | 5/18 |
| Distância de 't ' slot |
| mm | 80 |
| Conjunto do eixo |
|
| ISO50 |
| Distância do nariz do eixo à superfície da mesa |
| mm | 40-510 |
| Distância do eixo do eixo até a guia da coluna |
| mm | 70-670 |
| viagem de carneiro |
| mm | 600 |
| Velocidade do eixo |
| RPM | 53-1800 |
| Etapa de alimentação de mesa e aríete |
|
| passo menos |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 10-1200 |
| vertical | mm/min | 5-600 | |
| Taxa de alimentação de RAM |
| mm/min | 10-1200 |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 2500 |
| vertical | mm/min | 1200 | |
| Taxa de alimentação rápida RAM |
| mm/min | 2500 |
| Principal principal |
| KW | 7.5 |
| alimentação de energia motora x , y, z |
| N/m | 18, 18,22 |
| tamanho geral (l*w*h) |
| mm | 2000x2100x2200 |
| Peso líquido |
| kg | 3500 |
| especificação |
| unidades | X5750a |
| Tamanho da tabela |
| mm | 1635x500 |
| Tabela X/Y. |
| mm | 1300/470 |
| Max.load of tabela |
| KGS | 1500 |
| 'T ' slot (n./width) |
| mm | 5/18 |
| Distância de 't ' slot |
| mm | 80 |
| Conjunto do eixo |
|
| ISO50 |
| Distância do nariz do eixo à superfície da mesa |
| mm | 40-510 |
| Distância do eixo do eixo até a guia da coluna |
| mm | 70-670 |
| viagem de carneiro |
| mm | 600 |
| Velocidade do eixo |
| RPM | 53-1800 |
| Etapa de alimentação de mesa e aríete |
|
| passo menos |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 10-1200 |
| vertical | mm/min | 5-600 | |
| Taxa de alimentação de RAM |
| mm/min | 10-1200 |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 2500 |
| vertical | mm/min | 1200 | |
| Taxa de alimentação rápida RAM |
| mm/min | 2500 |
| Principal principal |
| KW | 7.5 |
| alimentação de energia motora x , y, z |
| N/m | 18, 18,22 |
| tamanho geral (l*w*h) |
| mm | 2000x2100x2200 |
| Peso líquido |
| kg | 3500 |
| especificação |
| unidades | X5750a/1 |
| Tamanho da tabela |
| mm | 2000x500 |
| Tabela X/Y. |
| mm | 1500/470 |
| Max.load of tabela |
| KGS | 1500 |
| 'T ' slot (n./width) |
| mm | 5/18 |
| Distância de 't ' slot |
| mm | 80 |
| Conjunto do eixo |
|
| ISO50 |
| Distância do nariz do eixo à superfície da mesa |
| mm | 40-510 |
| Distância do eixo do eixo até a guia da coluna |
| mm | 70-670 |
| viagem de carneiro |
| mm | 600 |
| Velocidade do eixo |
| RPM | 53-1800 |
| Etapa de alimentação de mesa e aríete |
|
| passo menos |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 10-1200 |
| vertical | mm/min | 5-600 | |
| Taxa de alimentação de RAM |
| mm/min | 10-1200 |
| Velocidade de alimentação da tabela | longitudinal | mm/min | 2500 |
| vertical | mm/min | 1200 | |
| Taxa de alimentação rápida RAM |
| mm/min | 2500 |
| Principal principal |
| KW | 7.5 |
| alimentação de energia motora x , y, z |
| N/m | 18, 18,22 |
| tamanho geral (l*w*h) |
| mm | 2000x2100x2200 |
| Peso líquido |
| kg | 3500 |
