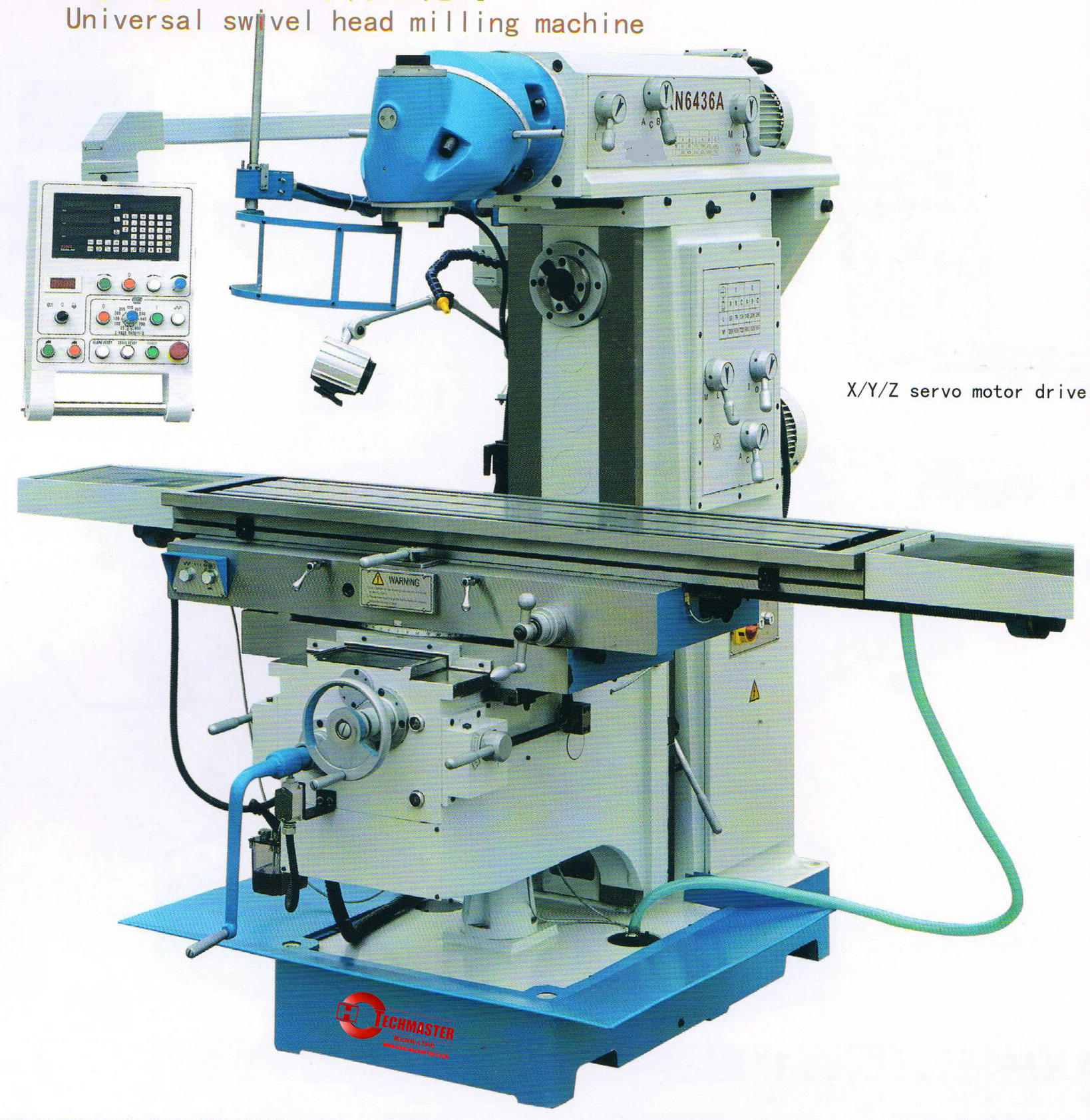

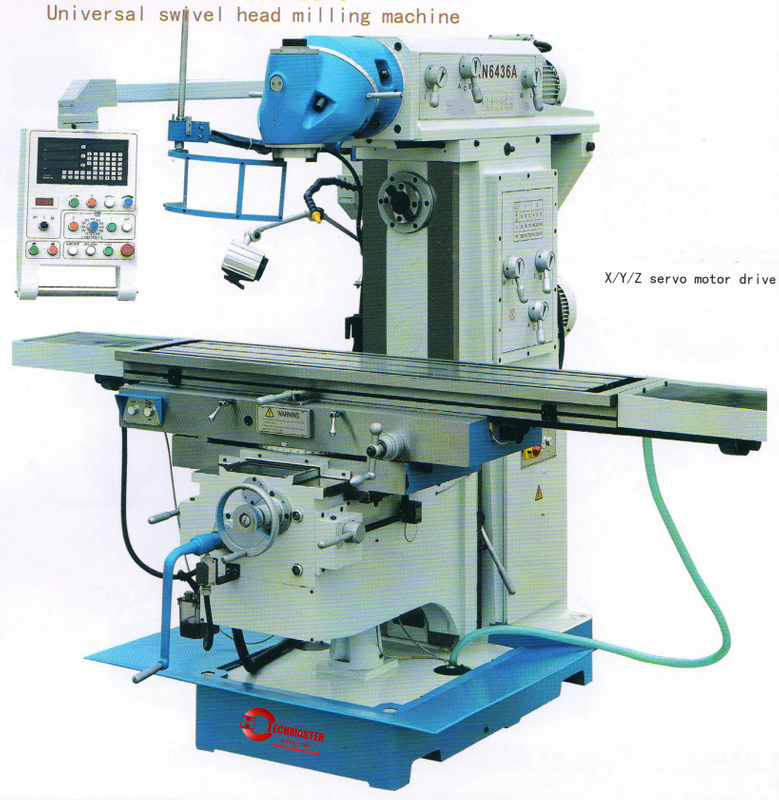

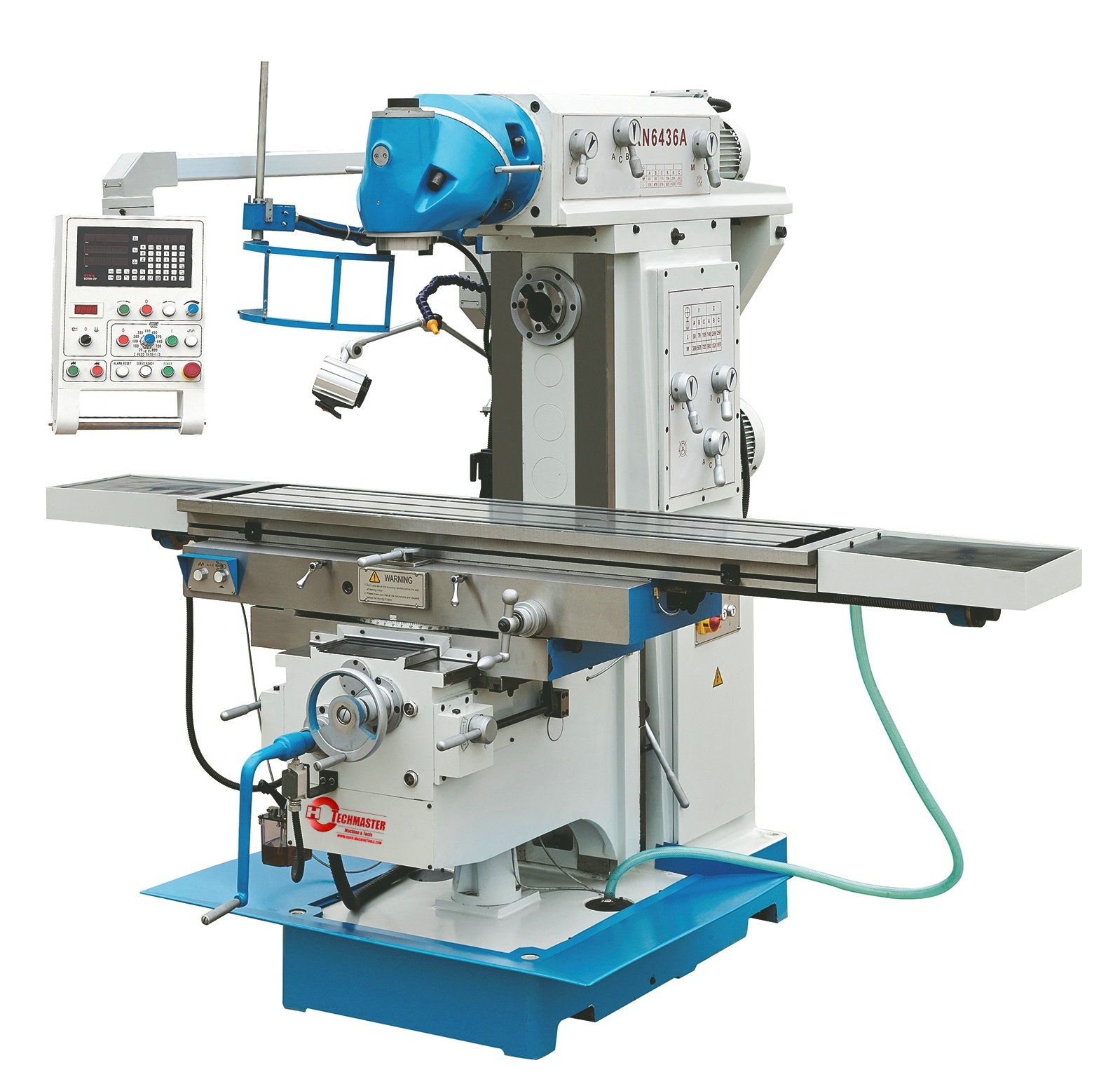

A máquina está com a cabeça de moagem universal , pode girar 360 graus.
2. A mesa pode girar graus laterais esquerdo e 35 direito .
3.A máquina pode se alimentar automática de três eixos controlados através de uma caixa de engrenagens .
4. A RAM é móvel para frente e para trás.
5.x, y, z servo acionamento
6. A máquina está equipada com o painel de operação , que é conveniente para o operador.
| unidade | XN 6436A | |
| Tamanho da tabela | mm | 1650x360 |
| T slot No./width/distance | não | 14/03/95 |
| Máx. carga de tabela | kg | 300 |
| ângulo giratório da mesa | grau | ± 35º |
| Tabela de viagem longitudinal (manual/automática) | mm | 1300 |
| Tabela de viagem cruzada (manual/automático) | mm | 320 |
| Tabela Travel Vertical (manual/automático) | mm | 420 |
| Conjunto do eixo | ISO50 | |
| Velocidade /etapa do fuso - vertical | RPM | 58-1800/12 |
| --Horizontal | RPM | 60-1750/12 |
| ângulo giratório da cabeça giratória | grau | 360º |
| Distância do eixo vertical do eixo até a superfície da coluna | mm | 230-550 |
| Distância do nariz do fuso vertical à superfície da mesa | mm | 170-580 |
| Distância do eixo do eixo horizontal até a superfície da tabela | mm | 0-420 |
| Distância do eixo do eixo horizontal até o fundo da RAM | mm | 175 |
| viagem de carneiro | mm | 500 |
| Alimentação longitudinal/cruzada | mm / min | 25-800 |
| Alimentação vertical /etapa | mm/min | 8-267 |
| Velocidade longitudinal/cruzada rápida | mm / min | 1200 |
| VERTICA RÁPIDA VERTICAL | mm/min | 400 |
| Motor principal | KW | 5.5 (h) 4 (v) |
| (X/y/z) Motor de alimentação | KW | 1.8 |
| dimensão geral | cm | 255x216.1x210.0 |
| Peso da máquina | kg | 2850 |
