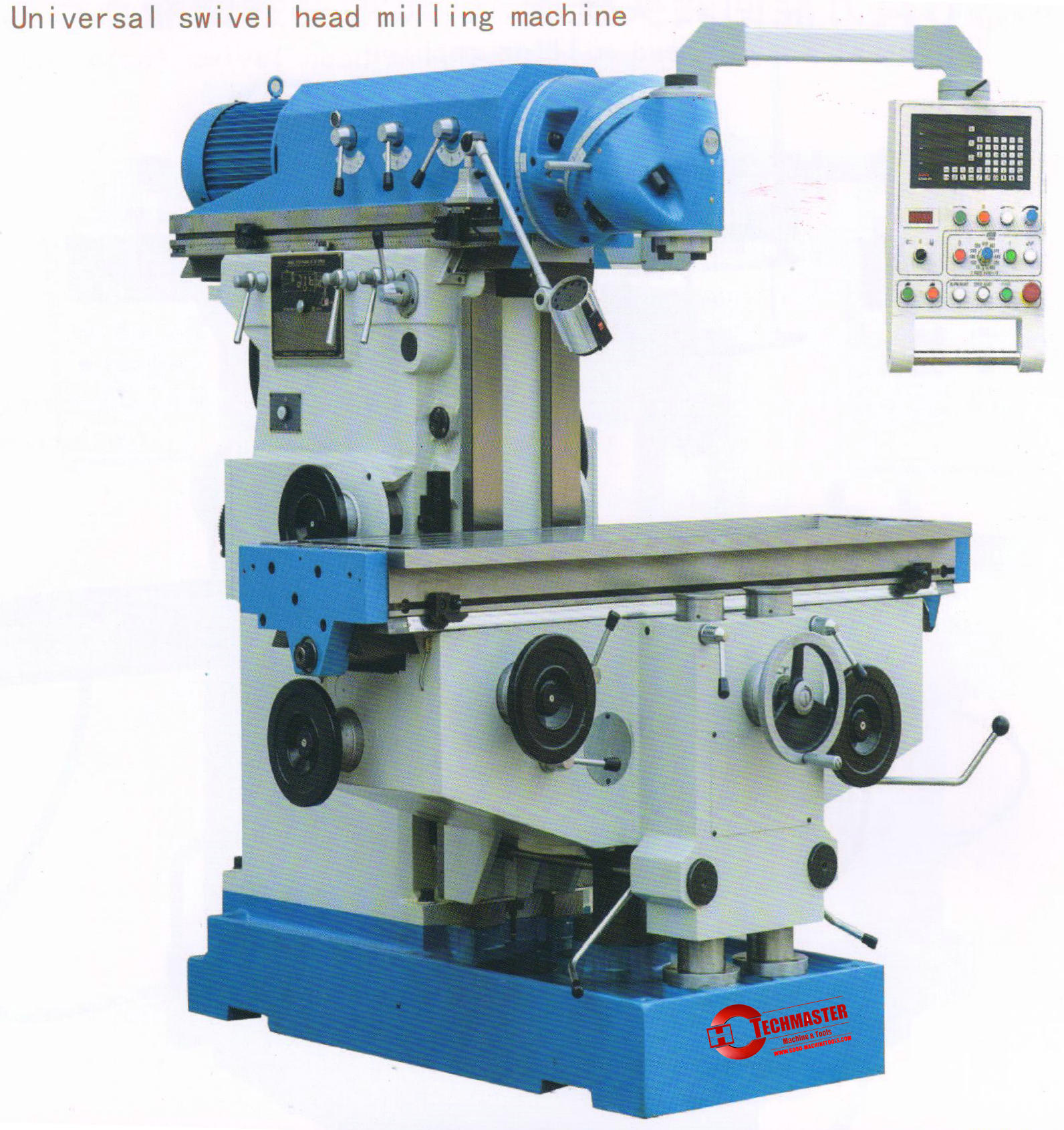

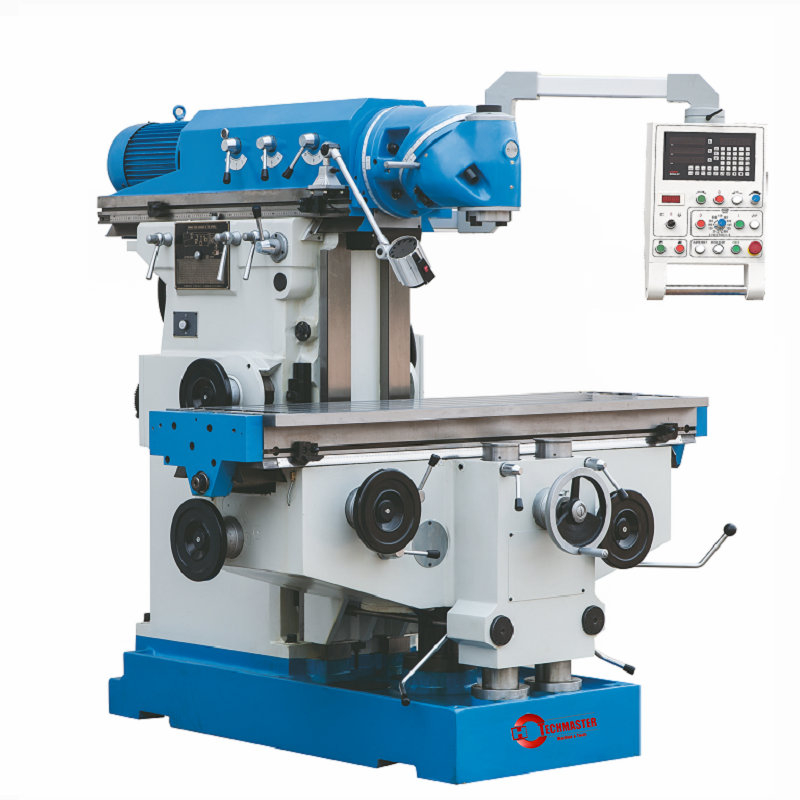

X5746 /x5746-1 (maior mesa de trabalho)
| Quantidade: | |
|---|---|
Característica:
1,Motor de frequência CA do fuso acionado com a velocidade indicando na tela do painel.
2,O eixo de 3 alimentação adota o motor GSK e o acionamento controlado por Siemens PLC.
3,Painel de operação Instale a tela de toque da Siemens PLC, que pode realizar a usinagem automática.
4,A alimentação com 3 eixos pode ser controlada não apenas pela roda elétrica, mas também no botão cruzando no painel.
5,X ,Y ,Z parafuso de bola pode garantir melhor posicionamento de precisão.
6,A lubrificação automática, a maneira retangular de guia com revestimento de plástico pode carregar 1500kgs.
Item | especificação | X5746 | |
1 | Tamanho da mesa de trabalho | 1635 × 460 (mm 2) | |
2 | Travel de mesa (x/y) | 1300/470 mm | |
3 | T-slot da mesa de trabalho (número/largura) | 5/18 mm | |
4 | Distância entre os slots T adjacentes | 80 mm | |
5 | Conjunto do eixo | ISO40 | |
6 | Distância entre o nariz do eixo e a superfície da mesa de trabalho | 40mm ~ 510 mm | |
7 | Distância entre o eixo do eixo até a superfície da coluna | 68 ~ 718 mm | |
8 | Viagem transversal de RAM | 630 mm | |
9 | Faixa de velocidade do eixo | 30-2050 rpm 27 etapas | |
10 | Etapa de alimentação da mesa de trabalho e RAM | Indepleto | |
11 | Taxa de alimentação de mesa de trabalho | longitudinal | 10-1000 mm/min |
transversal | 6-6400 mm/min | ||
12 | taxa de alimentação de RAM | 10-1000 mm/min | |
13 |
Rapid Feed Greance of Worktable | longitudinal | 2200 mm/min |
transversal | 1460 mm/min | ||
14 | Faixa rápida de velocidade de RAM | 2200 mm/min | |
15 | Motor do fuso principal | 7.5kW | |
16 | Potência do motor de alimentação | 4,4kW 28.4n/m | |
17 | Peso líquido | 3500kg | |
Item | especificação | X5746-1 | |
1 | Tamanho da mesa de trabalho | 2000 × 460 (mm 2) | |
2 | Travel de mesa (x/y) | 1500/470 mm | |
3 | T-slot da mesa de trabalho (número/largura) | 5/18 mm | |
4 | Distância entre os slots T adjacentes | 80 mm | |
5 | Conjunto do eixo | ISO40 | |
6 | Distância entre o nariz do eixo e a superfície da mesa de trabalho | 40mm ~ 510 mm | |
7 | Distância entre o eixo do eixo até a superfície da coluna | 68 ~ 718 mm | |
8 | Viagem transversal de RAM | 630 mm | |
9 | Faixa de velocidade do eixo | 30-2050 rpm 27 etapas | |
10 | Etapa de alimentação da mesa de trabalho e RAM | Indepleto | |
11 | Taxa de alimentação de mesa de trabalho | longitudinal | 10-1000 mm/min |
transversal | 6-6400 mm/min | ||
12 | taxa de alimentação de RAM | 10-1000 mm/min | |
13 |
Rapid Feed Greance of Worktable | longitudinal | 2200 mm/min |
transversal | 1460 mm/min | ||
14 | Faixa rápida de velocidade de RAM | 2200 mm/min | |
15 | Motor do fuso principal | 7.5kW | |
16 | Potência do motor de alimentação | 4,4kW 28.4n/m | |
17 | Peso líquido | 3700kg | |
