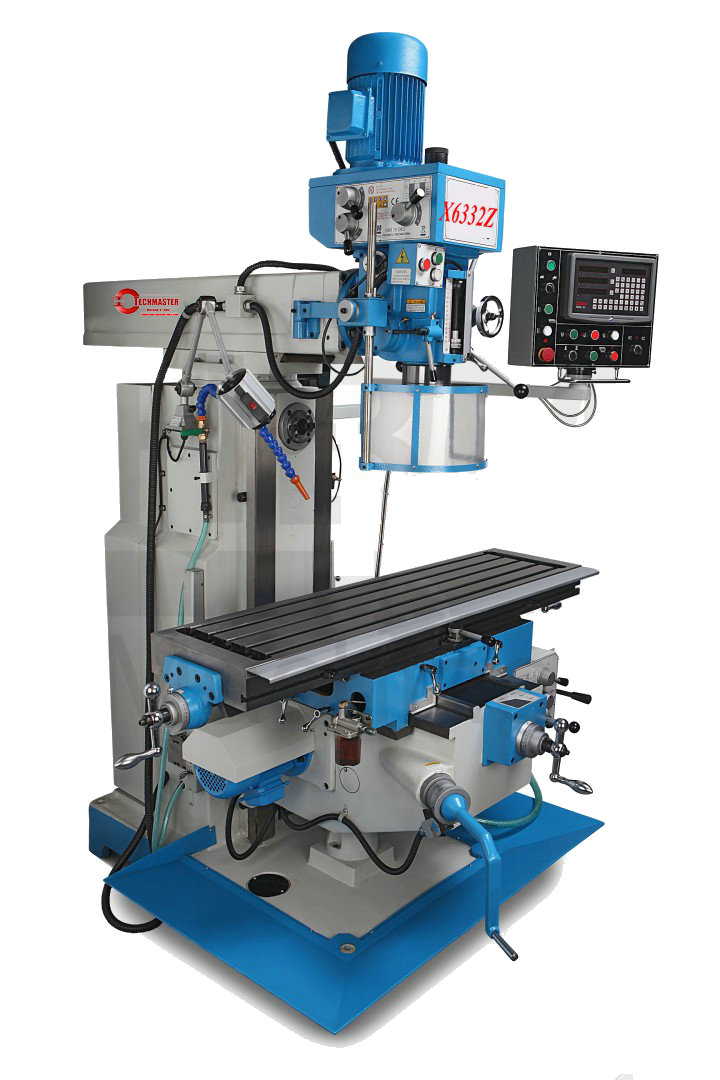

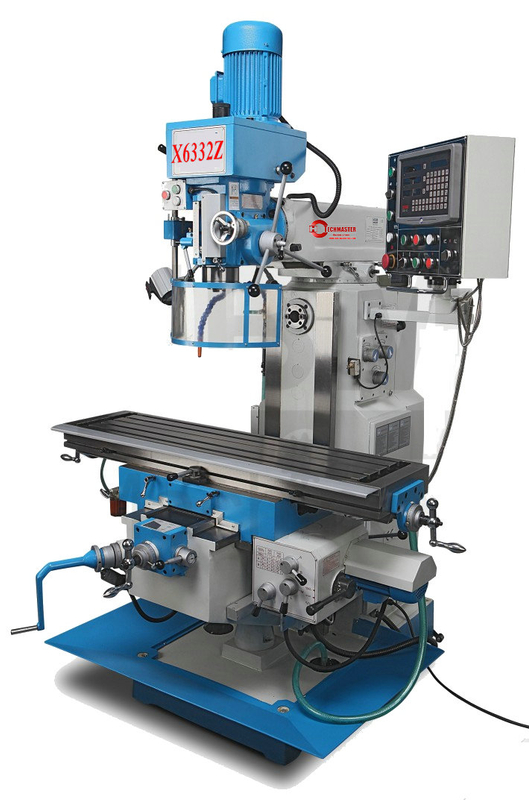

| X6332Z (VHF 3)- Máquina de moagem universal alimentação automática | |
| Área de trabalho | |
| Viagem X-eixo | 750 mm |
| Viagem Y-eixo | 280 mm |
| Eixo Z de viagem | 430 mm |
| Tabela Configuração da área | 1320x320 mm |
| Capacidade de carga da tabela (máx.) | 300 kg |
| Número de slots T. | 5 peças |
| T-slots, largura | 14 mm |
| T-slots, espaçamento | 50 mm |
| alimentar | |
| Eixo X Rapid Feed | 1024 mm/min |
| Eixo Y Rapid Feed Y. | 1024 mm/min |
| Eixo Z Rapid Feed | 670 mm/min |
| A eixo X de velocidade de alimentação | (8) 20 - 360 mm/min |
| Velocidade de alimentação Y-eixo | (8) 20 - 360 mm/min |
| Feeds de pena | (3) 0,08; 0,15; 0,25 mm/r |
| cabeça de moagem vertical | |
| Velocidade do fuso (vertical) | (8) 90 - 2000 rpm |
| Montagem do fuso (vertical) | SK 40 |
| golpe de pena | 120 mm |
| garganta | 200 - 540 mm |
| Distância da superfície nariz-a-mesa do eixo | 140 - 540 mm |
| Faixa giratória da cabeça | ± 45 ° |
| cabeça de moagem horizontal | |
| Velocidade do fuso (horizontal) | (12) 38 - 1310 rpm |
| Montagem do fuso (horizontal) | SK 40 |
| Distância da superfície do eixo à mesa horizontal | 50 - 450 mm |
| Capacidade de condução | |
| eixo horizontal de classificação do motor | 2,2 KW |
| eixo vertical de classificação do motor | 2,2 KW |
| Alimentação de classificação do motor | 0,55 KW |
| bomba de refrigerante de classificação do motor | 0,09 KW |
| medidas e pesos | |
| Dimensões gerais | 1710x1720x2330 mm |
| peso | 1800 kg |
