ZX45 AD
| Quantidade: | |
|---|---|

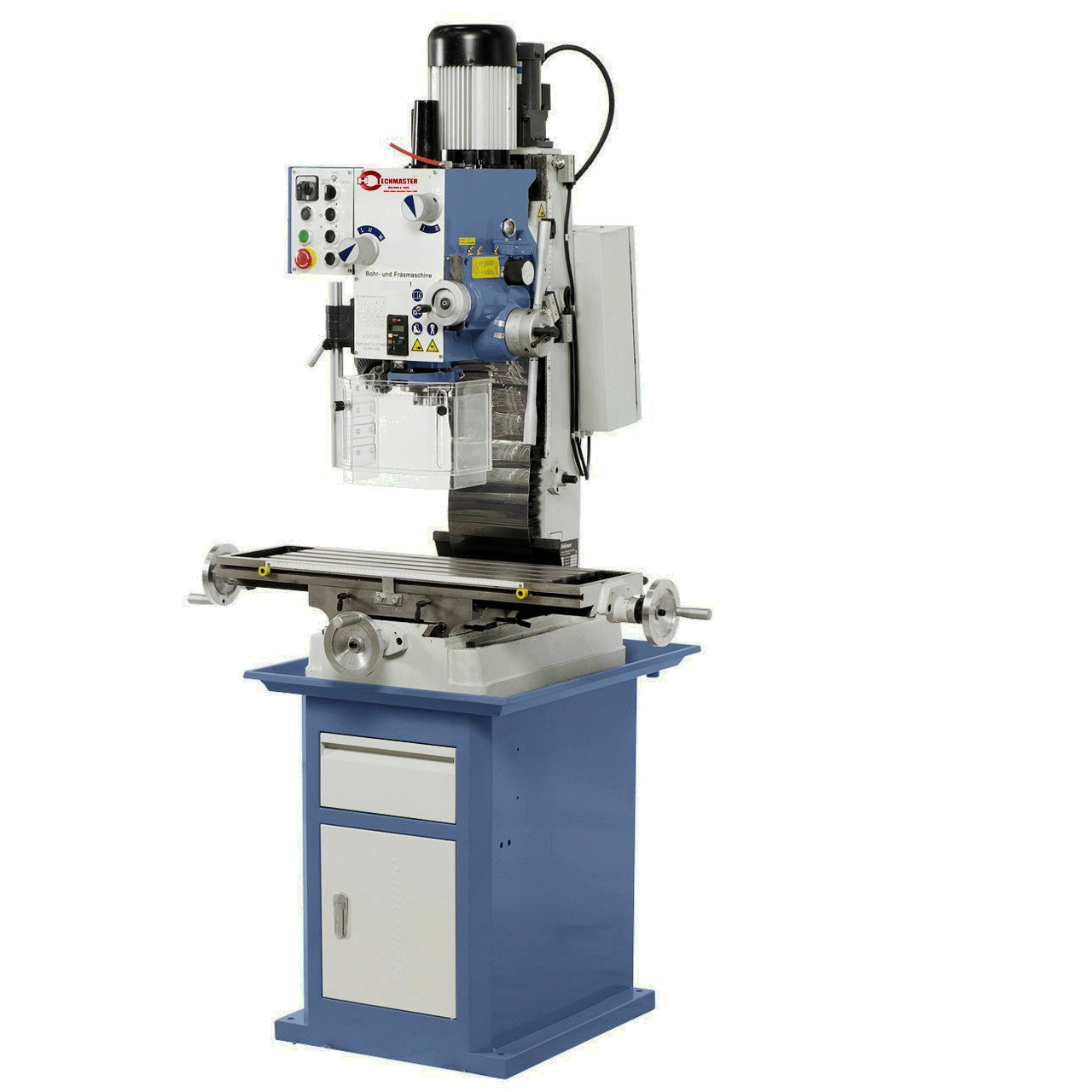

A máquina de perfuração e moagem é uma atualização do clássico FM 45 V. Aprovado com ajuste de altura motorizada da cabeça do moinho e exibição de traços do eixo digital, esse modelo é muito fácil de usar. A construção compacta e a ampla gama de desempenho tornam esse modelo ideal para criadores de modelos, artesãos e oficinas de reparo.
Capacidade de perfuração em aço | 32 mm |
Capacidade de perfuração em ferro fundido | 40 mm |
Eixo de distância para coluna | 260 mm |
Velocidade do eixo | (12) 50 - 2520 rpm |
Conjunto do eixo | MT 4 |
Golpe do eixo | 120 mm |
Alimentação do eixo | (3) 0,12 / 0,19 / 0,26 mm / rev. |
Tamanho da tabela / tamanho do slot T | 820 x 240 mm / 14 mm |
Eixo a distância para mesa | 120 - 410 mm |
Viagem (x / y) | 540 /190 ** mm |
Mill Head Tiltable | -90 ° a +90 ° |
Ajuste da altura da cabeça do moinho | 290 mm |
Motor de elevação | 90 w |
Foto de potência motor S1 100% | 1,1 / 1,5 kW (400 V) |
Entrada de energia motora S6 40% | 1,5 / 2,2 kW (400 V) |
Dimensões da máquina (w x d x h)* | 1150 x 850 x 1450 mm |
Peso aprox. | 310 kg |
* sem Stan
** 140 mm no modelo com readou digital de 3 eixos
O motor de elevação permite ajuste conveniente de altura da cabeça do moinho
O dispositivo automático de alimentação do eixo e corte de rosca vinha padrão
Ampla gama de aplicações, como perfuração, moagem, tapping etc.
Exibição digital para feed do eixo incluído
Cabeça de moinho se inclina para os dois lados -90 ° a +90 °
Switch de seletor de engrenagem permite mudança rápida e fácil de velocidade
DOVETAIL Orientando no eixo x e y, ajustável por Gibs
O guia de cauda de cauda da cabeça da engrenagem maximiza a estabilidade
Motor de 2 velocidades de alumínio poderoso
Tabela transversal sólida e grande, tratada de superfície
Rodas de engrenagem polida, em banho de óleo, garantem uma corrida suave
Acessórios padrão:
Alimentação automática do fuso
Drawbar m 10 com adaptador m 16
Chuck de broca 1 - 16 mm com mt 4
Morse Taper Drill Sleeve MT 4/3, MT 3/2
Cabeça de moagem 80 mm com mt 4
Dispositivo de corte de rosca
Motor de levantamento para a cabeça do moinho
Luz da máquina LED
Indicação de acidente vascular cerebral do eixo digital
Tampa protetora ajustável em altura
Tampa de aço
Escala longitudinal
Ferramentas
