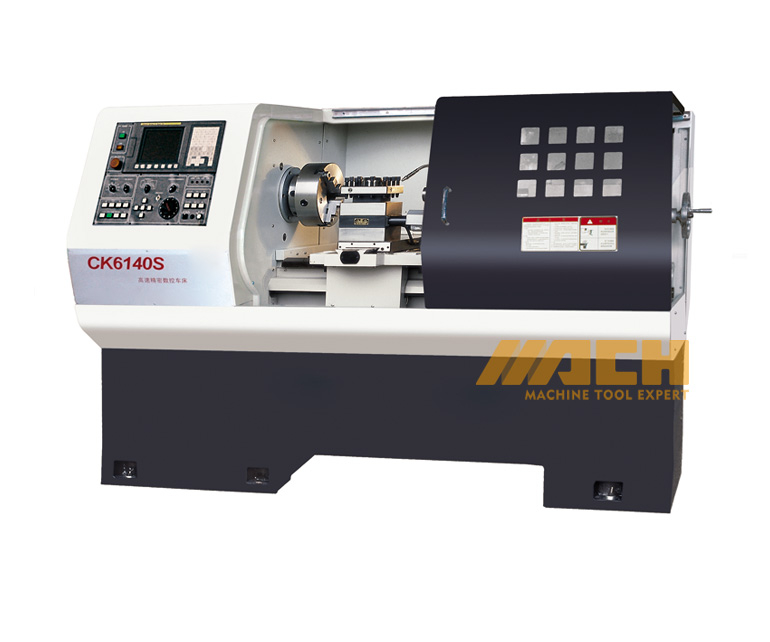

Máquina de torno CNC Modelo: CK6136S/CK6140SS
| Quantidade: | |
|---|---|
2.Ela pode ser selecionada as ferramentas de ferramentas de postagem ou gangues verticais ou horizontais de 4 estação ou 6 estação.
3.A postagem está localizada em engrenagens de contritos de precisão com uma alta precisão de posicionamento repetida.
4. Aboth Chuck e Tailstock são fornecidos com tipo hidráulico ou manual.
| UNID | CK6130S | CK6132S /CK6136S | CK6140S |
| Sobre a cama | 300 mm (12 〞) | 360mm (14 〞) | 400mm (15,7 〞) |
| Sobre o carro | 135/100mm | 180/100mm | 225/150mm |
| Comprimento máximo de giro | 500 mm | 500/750/1000mm | 500/750/1000mm |
| Máx. comprimento de girar | 460mm | 450/700/950 mm | 450/700/950 mm |
| Nariz do fuso | D4 ou A2-5 | C5 | C6 |
| Furo do fuso | 38 ou 43mm | 40mm | 52 mm |
| Diâmetro do buraco do cone e cone do fuso do fuso | Mt.no.5 | Mt.no.5 | Mt.No.6 |
| Etapas da velocidade do eixo (manual) | Variável | ||
| Alcance de velocidade do eixo | 200 ~ 3500r/min | 200 ~ 2800r/min | |
| Rapid Feed for Axis Z | 10m/min | ||
| Rapid Feed for Axis X | 8 m/min | ||
| Máx. viagem de eixo z | 460mm (18 〞) | 490/740/990 mm | |
| Máx. Viagem do eixo x | 165/260mm | 215/295mm | 235/295mm |
| Min. entrada | 0,001 mm | ||
| Estações de postagem de ferramentas | Postagem de ferramentas de gangues ou postagem de ferramentas elétricas | 4 vias ou 6 vias ou ferramentas de gangue | |
| Seção transversal da ferramenta | 16 × 16 mm | 20 × 20 mm | |
| Diâmetro externo | 50mm | 60mm | |
| Afunilamento do furo | Mt.No.3 | Mt.No.4 | |
| Máx. Atravessar | 130 mm | 120 mm | |
| Torque do motor X/Z. | 3.6/4.7nm | 3.6/4.7nm | |
| Potência do motor principal | 3kW (4hp) | 3,7kW (5hp) | 3,7kW |
| Poder da bomba de resfriamento | 75W | ||
| Dimensões gerais (L × W × H) | 1500 × 945 × 1380mm | (1870.2120.2370) × 1200 × 1415mm | |
| Peso líquido | 1100㎏ | 1500.1700.1900㎏ | 1600.1800,2000㎏ |
