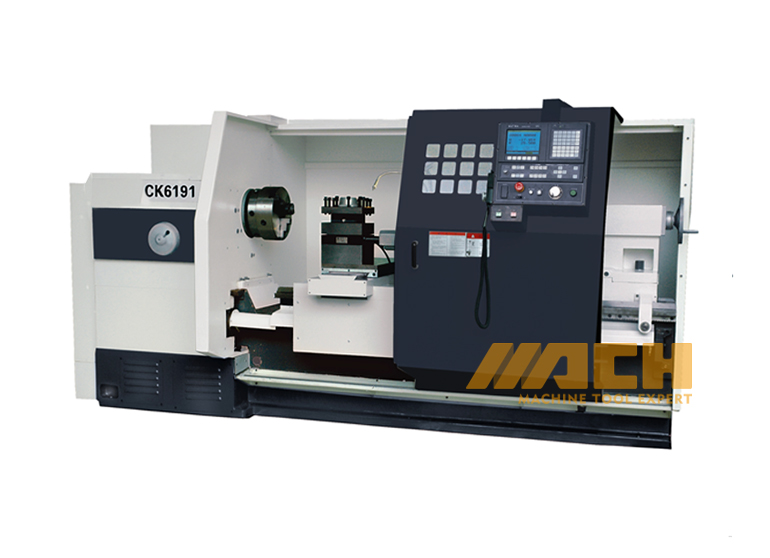

Máquina de torno CNC Modelo: CK6191B - CK62110B
| Quantidade: | |
|---|---|
2.Ela pode ser selecionada as ferramentas de ferramentas de postagem ou gangues verticais ou horizontais de 3 estação ou 6 estação.
3.A postagem está localizada em engrenagens de contritos de precisão com uma alta precisão de posicionamento repetida.
4. Aboth Chuck e Tailstock são fornecidos com tipo hidráulico ou manual.
5. A superfície das vias de cama é a frequência supersônica endurecida e o solo de precisão com uma longa vida útil de serviço.
6. A velocidade do eixo variável pode ser programada como duas faixas, que são altas e baixas.
| UNID | CK6191B/ CK6291B | CK61100B/CK62100B | CK61110B/CK62110B |
| Máx. balance sobre a cama | 910mm | 1000 mm | 1100 mm |
| Máx. balançar sobre o carro | 530mm | 620mm | 720mm |
| Largura da cama | 600 mm | ||
| Comprimento máximo de giro | 1,5/2/3/4mm | ||
| Máx. comprimento de girar | 1350/1850/2850/3850mm | ||
| Máx. Peso entre o centro | 2000kg | ||
| *Sobre a lacuna | 1100 mm | 1200 mm | 1300 mm |
| *Comprimento efetivo da lacuna | 400 mm | ||
| Nariz do fuso | D11 | ||
| Furo do fuso | 104 mm | ||
| Diâmetro do buraco do cone e cone do fuso do fuso | Métrica 120 1 :20 | ||
| Etapas da velocidade do eixo (manual) | 4 （Variável dentro de cada etapa) | ||
| Alcance de velocidade do eixo | 10 ~ 90，20 ~ 180 ~ 40 ~ 320 ~ 80 ~ 630r/min | ||
| Rapid Feed for Axis Z | 10m/min | ||
| Rapid Feed for Axis X | 8m/min | ||
| Máx. Viagem do eixo x | 520mm | ||
| Min. entrada | 0,001 mm | ||
| Estações de postagem de ferramentas | 4 vias | ||
| Seção transversal da ferramenta | 40 × 40mm | ||
| Diâmetro externo | 100mm | ||
| Afunilamento do furo | Mtno.5 | ||
| Máx. Atravessar | 250mm | ||
| Potência do motor principal | 15kW | ||
| Poder da bomba de resfriamento | 370W | ||
| 2M Dimensões gerais (L × W × H) | 4200 × 2000 × 1930mm | 4200 × 2000 × 1980mm | 4200 × 2000 × 2030mm |
| Peso líquido | 6600kg | 6770kg | 6940kg |
