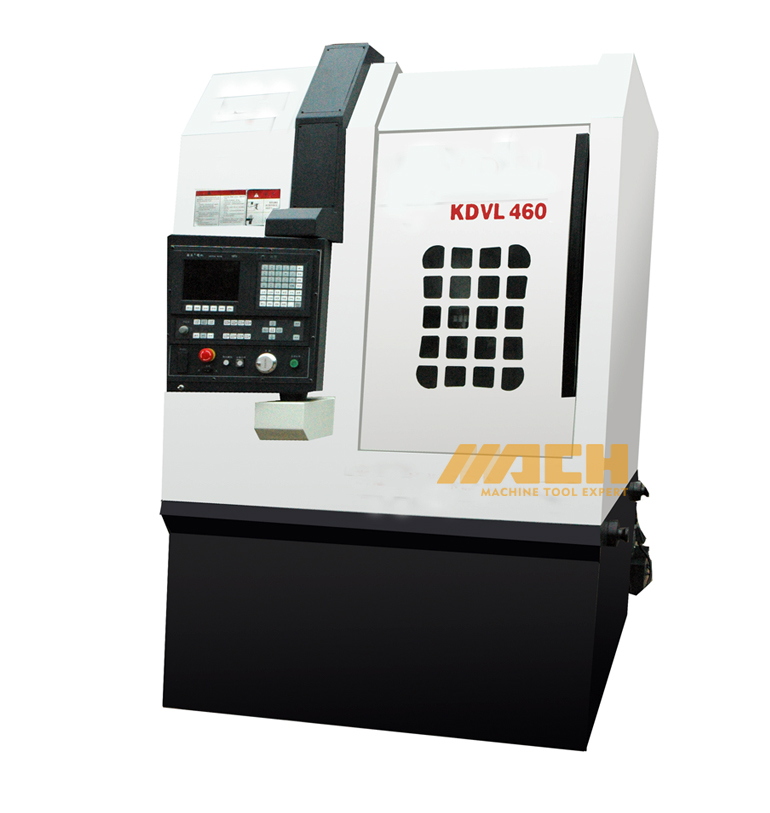

Máquina de torno CNC Modelo: KDVL460/ KDVL460L/ KDVL600
| Quantidade: | |
|---|---|
2 Fácil de jogar e remover, a redondeza da peça de trabalho e outra precisão são garantidas.
3 A torre na lâmina se move ao longo de trilhos longitudinais ou cruzados. Existem três trilhos cruzados para suportar o slide.
Os parafusos de bola de 4 e os trilhos lineares são usados para garantir a alimentação suave e a precisão do GHGN.
5 Máquina de proteção totalmente selada. Transportador de remoção de chip lateral traseiro.
| UNID | KDVL460 KDVL460L | KDVL600 | |
| Capacidade | Max.swing | Φ530 mm | Φ650mm |
| Diâmetro máximo | Φ500mm | Φ600mm | |
| Max.Eight ou giration | 430mm | 600 mm | |
| Fuso | Nariz do fuso | A2-8 | A2-8 |
| ID do rolamento do eixo dianteiro | Φ120mm | Φ140mm | |
| Faixa de velocidade do eixo | 100-2000R/min | 100-2000R/min | |
| Etapas da velocidade do eixo | Varlable | Varlable | |
| Chuck DIA. | 12 ' | 18 ' | |
| Viagem | Viagem do eixo x | -50;+250mm | -30;+300mm |
| Viagem do eixo z | 450mm | 600 mm | |
| Sentir | Rápido feed do eixo x | 8m/min | 10m/min |
| Rapid Feed of Z Eixo | 10m/min | 12m/min | |
| Postagem da ferramenta | Tipo de estações de ferramentas | Hidráulico | Hidráulico |
| Número de estatinas de ferramentas | 8 | 8 | |
| Tamanho da haste da ferramenta (quadrado) | 25x25mm | 25x25mm | |
| Tamanho da haste da ferramenta (redonda) | Φ40mm | Φ40mm | |
| Motor | Motor principal | 15 18/5KW | 18.5/22KW 11kW |
| Motor da bomba hidráulica | 1.5kW | 1.5kW | |
| Motor da bomba de líquido de arrefecimento | 200w | 370W | |
| Outro | Dimensiln geral (lxwxg) | 1590x2670x2545mm | 23650x2700x3200mm |
| Peso líquido | 4500kg | 8000 kg | |
1. Campo de 3-JAW (montado no torno)
2. Base do posto de ferramentas do círculo (montado no torno)
3. Ferramenta Post Glamp Gib (montada no torno)
4. Ferramenta Base da ferramenta (montada no torno)
5. Caixa de ferramentas
