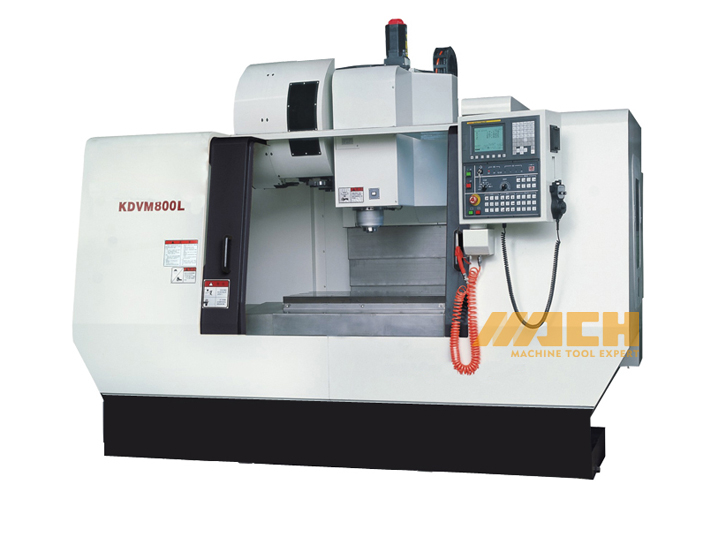

Máquina de torno CNC Modelo: KDVM600L/KDVM800L/KDVM1000L
| Quantidade: | |
|---|---|
1. Base de largura Desgn, com x, y e z três conjuntos de formas de rolo linear de precisão para a máquina
2. Os parafusos de bola são pré-esticados para eliminar o jogo traseiro.
3. Crie para o banho de banho e acabamento.
| UNID | KDVM600L | KDVM800L | Kdvm1000l | |
| Viagem | | |||
| X viajar | 600 mm | 800 mm | 1000 mm | |
| Y viajar | 400 mm | 500 mm | ||
| Z Travel | 480 mm | 510 mm | ||
| Distância entre o centro do eixo e o caminho da guia da coluna | 484 mm | 550 mm | ||
| Distância entre a extremidade do eixo e a tabela | 90 ~ 570 mm | 155-665 mm | ||
| Mesa | | |||
| Tableslize | 750 × 400 mm | 930 × 510 mm | 1130 × 510 mm | |
| Máx. Carga da tabela | 450 kg | 600 kg | 600 kg | |
| T-slot t （Width × Number × Space） | 18 × 3 × 110mm | 18 × 3 × 160mm | ||
| Fuso | | |||
| Flow dout de fuso | B-T40 | |||
| Velocidade do eixo | 8000 rpm | |||
| Principal principal | 7.5/11kw | |||
| Remoção do cortador do eixo | pneumático | |||
| Sentir | | |||
| X 、 Y Velocidade de viagem | 0-20m/min | |||
| Z Velocidade de viagem | 0-20m/min | |||
| X 、 Y 、 Z Torque do motor | 12nm | |||
| Repetitility (x/y/z) | ± 0,003 mm | |||
| Sistema de Chinging de ferramentas | | |||
| Número da ferramenta | Tipo horizonal: 16 | Tipo horizonal: 24 | ||
| Máx. Tamanho da ferramenta (com ferramenta adjacente) | ? 85 mm （Tipo horizonal） | ? 80 mm （Tipo horizonal） | ||
| Máx. Tamanho da ferramenta (sem ferramenta adjacente) | ? 130 mm （Tipo horizonal） | ? 130 mm （tipo horizonal） | ||
| Máx. comprimento da ferramenta | 350mm （Tipo horizonal） | 300mm （Tipo horizonal） | ||
| Máx. peso da ferramenta | 8kg （Tipo horizonal） | 7kg （Tipo horizonal） | ||
| Time de troca de ferramentas (corte para cortar) | 2s （Tipo horizonal) | |||
| Outro | | |||
| Min. Entrada (x/y/z) | 0,001 mm | |||
| Dimensilns gerais (L × W × H) | 3380 × 2060 × 2350mm | 3950 × 2100 × 2600mm | 3950 × 2100 × 2600mm | |
| (Com transmissão automática) | ||||
| Peso líquido | 3900㎏ | 5150㎏ | 5480㎏ | |
