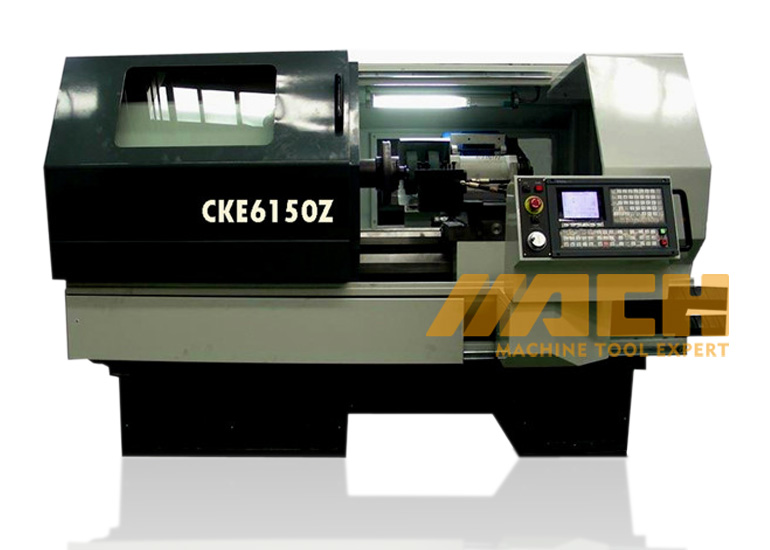

Modelo Econômico CNC CNC: CKE6150/56/66Z
| Quantidade: | |
|---|---|
| Item | CKE6150I | CKE6150Z | CKE6156Z | CKE6166Z | |
| Máx. balançar sobre a cama (mm) | mm | 500 | 500 | 560 | 660 |
| Largura da cama (mm) | mm | 400 | 400 | 400 | 400 |
| Máx. Comprimento da peça de trabalho (mm) | mm | 750 ~ 1000 | 750 ~ 2000 | 750 ~ 2000 | 750 ~ 2000 |
| Máx. Swing Over Slide (mm) | mm | 280 | 280 | 330 | 430 |
| X Travel (mm) | mm | 280 | 280 | 305 | 305 |
| Z Travel (mm) | mm | 680 ~ 930 | 680 ~ 1930 | 680 ~ 1930 | 680 ~ 1930 |
| Nariz do fuso | 聽 | A2-8 | D8 | D8 | D8 |
| Tamanho do Chuck (mm) | mm | 250 | 250 | 250 | 315 |
| Afunilamento do furo do fuso | 聽 | 1:20 | 1:20 | 1:20 | 1:20 |
| Furo do fuso (mm) | mm | 82 | 82 | 82 | 82 |
| Velocidade do eixo (motor de conversão de frequência) | r/min | 30-3000 (servo motor) | 7-135 30-550 110-2200 | 7-135 30-550 110-2200 | 7-135 30-550 110-2200 |
| Etapas da velocidade do eixo | 聽 | passo menos | Atuador de 3 etapas | Atuador de 3 etapas | Atuador de 3 etapas |
| Frequency Conversão Motor Power (KW) | KW | 11/15 (servo motor) | 7.5 | 7.5 | 7.5 |
| Travessia rápida x/z (m/min) | m/min | 6/10 | 6/10 | 6/10 | 6/10 |
| Ferramenta vertical de 4 posições Pós-alteração (s) tempo (s) | mm | 2.4 | 2.4 | 2.4 | 2.4 |

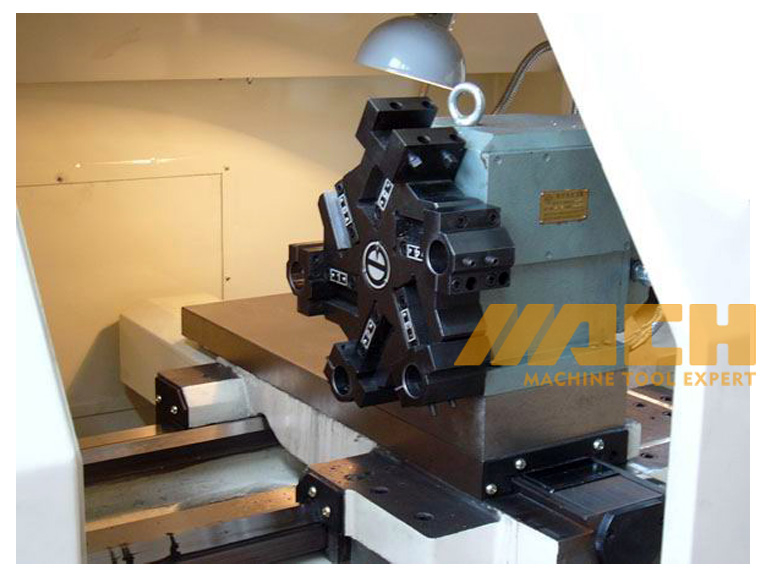

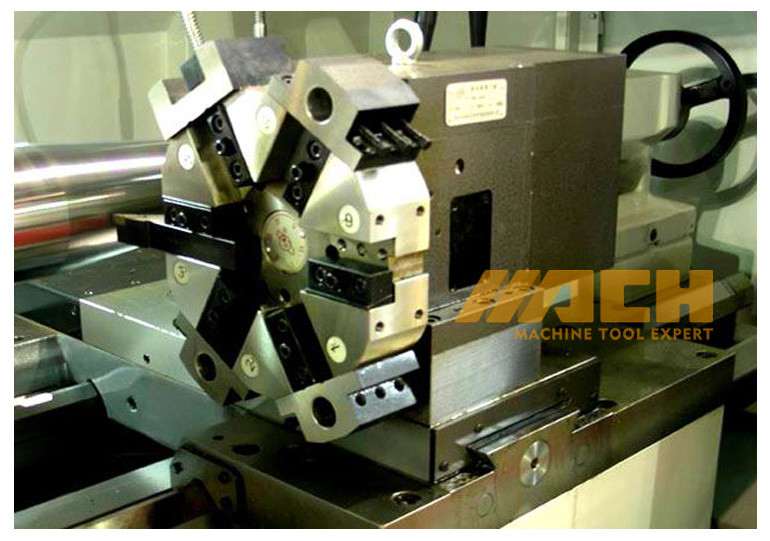

| Ferramenta horizontal de 6 posições pós-alteração (s) (s) (s) tempo (s) | s | 3 | 3 | 3 | 3 |
| Diâmetro da pena de cauda (mm) | mm | 75 | 75 | 75 | 75 |
| Viagem de Tailstock Quill (mm) | mm | 150 | 150 | 150 | 150 |
| Afunilamento de penas de tailstock | 聽 | M5 | M5 | M5 | M5 |
