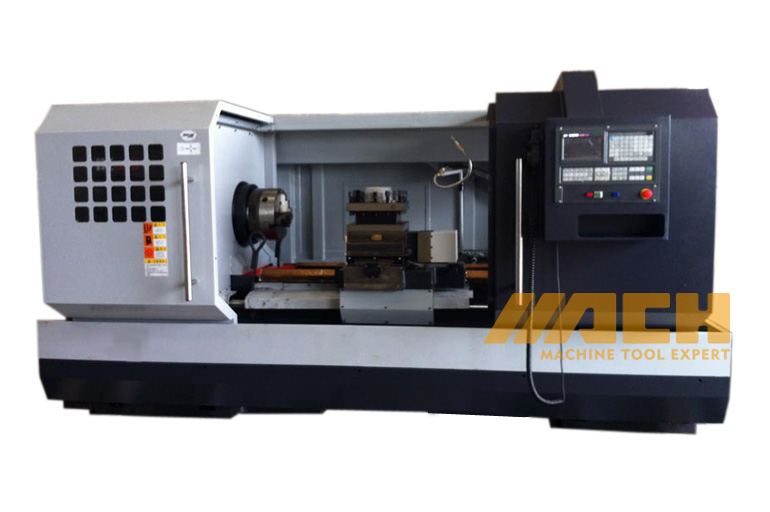

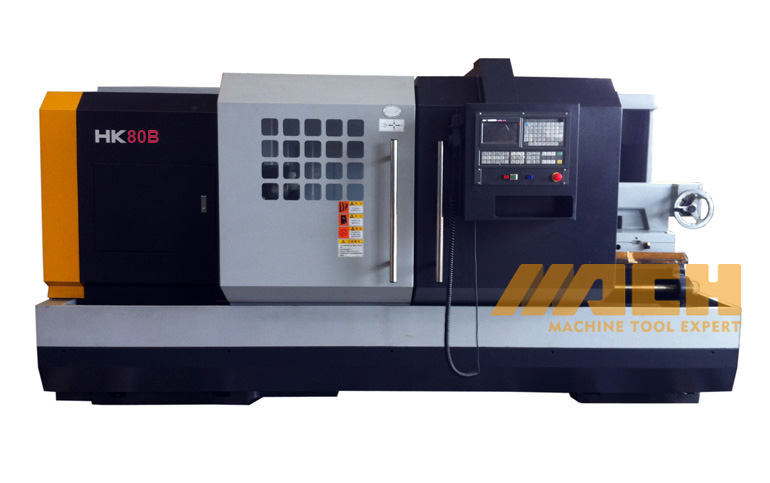

Modelo de torno CNC: HK63B/HK80B
| Quantidade: | |
|---|---|
2. É rígido com amplo espaço de caminhos e precisão duradoura.
Controlado por Fanuc 0i Mate, GSK980T, Daseng ou outros controles.
3. Capacidades de giro interno e externo, torneamento de cíper, giro circular, face, métrica e encadeamento de polegadas e etc.
4. Completo com torre de energia de 4 estação (padrão) para satisfazer diferentes necessidades de usinagem; com portas deslizantes para garantir a produção de segurança; com o painel de um operador centralizado para facilitar a programação e operação.
5. Adequado para a produção de lotes de pequeno e médio porte de trabalho múltiplo, especialmente de trabalhos complexos e de alta precisão.
| UNID | UNIT | Parâmetros | |||
| HK63B | HK80B | ||||
| Capacidade | Máx. balance sobre a cama | mm | φ630 | φ800 | |
| Máx. balance o deslize | mm | φ360 | φ500 | ||
| Máx. usinagem dia. | mm | φ630/φ500 (torre de 6 estações) | φ740 (vertical 4-Station) | ||
| Distância entre centros | mm | 1000/1500/3000 | |||
| Máx. comprimento de girar | mm | 760/1260/2760 (vertical 4-Station) | |||
| Largura do caminho da cama | mm | 560 | |||
| Fuso | Eixo através do buraco | mm | φ105 | ||
| Nariz do fuso | | A1-11 | |||
| Velocidade do eixo | r/min | H 112 ~ 1120 m 37 ~ 373 L 20 ~ 210 | |||
| Energia do motor do eixo | KW | 11 (Freq. Alterando o motor) | |||
| Alimentar | X viajar | mm | 370 | 390 | |
| Z Travel | mm | 760/1350/2850 | |||
| X/ZIS POWER MOTOR | KW | 1.8/2.5 | |||
| Tailstock | Diâmetro da pena de pena | mm | φ100 | ||
| Viagens de pena | mm | 250 | |||
| Quill diminuto | | Morse No.5 | |||
| Torre | X/z/zis rápido Taxa de travessia | m/min | 6/7 | ||
| Número de estações | | 4/6 | |||
| Seção da ferramenta | mm | 32 × 32 | |||
| Outros | Fonte de energia | KVA | 30 | ||
| Dimensões (L × W × H) | mm | 3500/4000/5500 × 1580 × 1850 | 3500/4000/5500 × 1680 × 2000 | ||
| Peso | kg | 4800/5100/6100 | 5000/5300/6400 | ||
