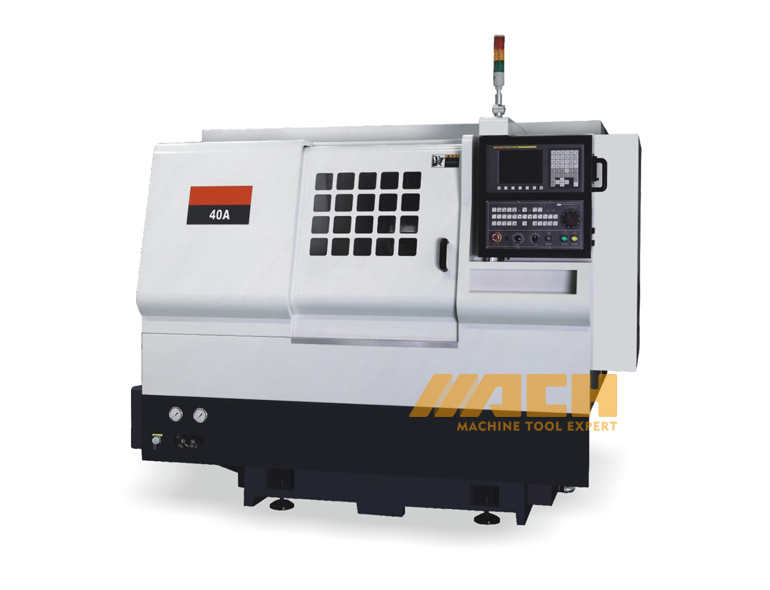

Modelo de torno CNC de precisão de cama inclinada: 40A
| Quantidade: | |
|---|---|
2 alimentação precisa
3 usinagem de alta eficiência
4 Resto de ferramenta de tipo de pente grande de viagem
5 Corte extra pesado
6 força poderosa resfriamento
| Modelo | 40A | |
| capacidade | Max.swing dia.ar leito | Φ 400mm |
| slide de asa sobre cruz | Φ 150mm | |
| Max.Turning DiA | Φ 400mm | |
| Máximo de comprimento | 400mm | |
| Fuso | Velocidade do eixo | XKC40A : 60～ 4000rpm |
| Furo do eixo dia | Φ 57mm | |
| Através do orifício dia | Φ 45mm （ chuck ） /42mm (cutelo) | |
| Motor principal | XKC40A : Fanuc Servo5.5/7.5kW 7.5/11kW CTB | |
| Torre | Número de estações | 8 |
| Tamanho da ferramenta | 20x20/φ25 | |
| Tailstock | Tailstock Quill Dia | Φ 60mm |
| Centro diminua | Mt4 | |
| Tailstock Quill Travel | 80 mm | |
| Eixos | Viagem x | 220mm |
| Viagem z | 450mm | |
| Rapid Feed （ X/Z ） | 18m/min | |
| Motores de alimentação （ X/Z ） | servo 1.2kw | |
| Outros | Mandril | 6 ″ |
| Cilindro hidráulico rotativo | 6 ″ | |
| Energia elétrica necessária (KVA) | 12kva | |
| Espaço no piso (l*w*h) | 2360x1569x1780 | |
| Massa | 3000 kg | |
| Sistema de controle | Fanuc oi-com-mate td | |
| Eixos controlados | Simultaneamente 2 eixos, 1 Modo Manual do Eixo | |
| Entrada sysytem | Entrada de MDI, programação absoluta/incremental | |
| Armazenamento do programa | 640M （ 512KB ） | |
| Função de interpolação | Rosqueamento circular linear | |
| Min.input | 0,0001mm | |
| Min.Command | X: 0,0005 mm z: 0,001 mm | |
| Taxa de alimentação | Alimentação por min | 1-10000mm/min |
| Feed por rev | 0,0001-500mm/rev | |
| Deslocamento da ferramenta | Geometria | ± 999.9999 |
| Vestir | ± 9.9999 | |
| Pares de deslocamento de ferramentas | 64Pairs | |
| Número de programa de registro | 400 | |
| Alça manual Feed | 0,5/0,1/0,01/0,001 | |
| Função auxiliar | M 、s 、t | |
| Horário de permanência | 0999999.999SEC | |
| Substituição da taxa de alimentação | 0－ 150％ | |
| Substituição rápida de travessia | F0、25、50、100 | |
| Interface de entrada/saída | RS232C | |
| Linguagem | Chinês/inglês | |
| Controle de contorno CS | CS0.001 | |
