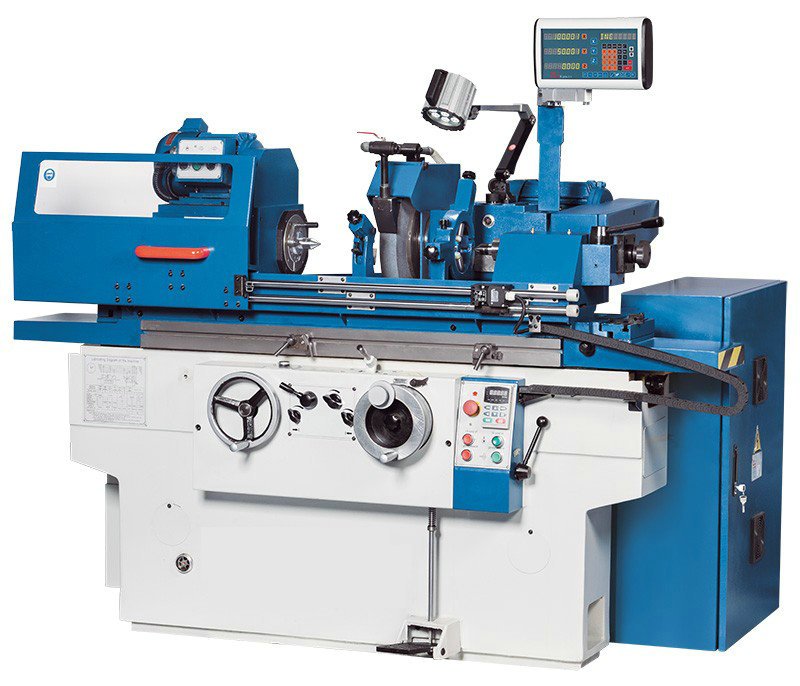

Principais recursos:
1.Table pode ser inclinado para operações de moagem cônica e a escala permite o ajuste para a posição desejada
2. O estoque de spindle pode ser giratório 180 graus para operações de moagem interna
3. O eixo-main é montado hidro-dinamicamente-o filme de petróleo impede o contato entre o eixo e o rolamento
4. Longitudinal Table Guide e Reting Softle Stock Cross Guide Feature
5. Reforços mais difíceis e paredes generosamente projetadas tornam a base da máquina resistente a flutuações e deformações de temperatura
6. Filme deil
7. Ajuste da alimentação de suspensão com parada programável seletiva no final de cada movimento da tabela
8. Cabeça do eixo de forma e ajustada e estoque de eixo de moagem sólida para obter os melhores resultados de processamento em várias operações de moagem
9. Guias precisas e acabadas manualmente no eixo x e y
10. Redefinição hidráulica ou manual do estoque do eixo de moagem
11. O movimento de tabela longitudinal é manualmente manualmente ou automaticamente por feed hidráulico
12. Agrades e o eixo apresenta rolamentos de ambos os lados e grades deslizantes ajustáveis
Especificações técnicas:
| Especificação | unidade | M1408*300 | |
| Diâmetros de moagem externa | mm | φ2 ~ 80 | |
| Diâmetros de moagem interna | mm | φ10 ~ 60 | |
| Altura central | mm | 115 | |
| Máx. TRAVERSA DE TRABALHA | mm | 340 | |
| Velocidade de viagem hidráulica | m/min | 0,1 ~ 4 | |
| Max.workpiece Peso | kg | 10 | |
| Comprimento de moagem externa/interna | mm | 300/125 | |
| Gama giratória de mesa de trabalho | ° | -3 ~+7 ° | |
| Velocidade periférica máxima | EM | 35 | |
| Tamanho externo da roda | mm | Max.φ250x25xφ75 minφ180x25xφ75 | |
| Espaduras de rodas internas velocidade rotativa | r/min | 16000 | |
| Headstock e Tailstock Center | Morse | No.3 | |
| Energia motora total | KW | 2.34 | |
| Dimensão geral da máquina (LXWXH) | mm | 1360x1240x1000 | |
| Peso da máquina | kg | 1500 | |
| Precisão de trabalho | |||
| Redondeza (OD/ID) | 1.5/2.5μm (OD/ID) | ||
| Uniformidade da seção longitudinal (OD/ID) | 5/8μm (OD/ID) | ||
| A rugosidade da superfície (OD/ID) | RA0.32/0,63μM (OD/ID) | ||
| Acessórios por correio | |||
| Tanque de líquido de arrefecimento | definir | 1 | |
| Crescedor de roda de moagem | definir | 1 | |
| Cubo da roda | definir | 2 | |
| Mandrel de balanceamento de rodas | definir | 1 | |
| Ferramenta de moagem interna | definir | 1 | |
| Chuck de 3 garras | definir | 1 | |
| Restado de tipo aberto | definir | 1 | |
| Cão de dirigir | definir | 1 | |
| Centro com ponta de carboneto | PCs | 2 | |
| Cunha de nivelamento | PCs | 3 | |
| Eixo de pena para moagem interna | definir | 2 | |
| Base Chuck | PCs | 1 | |
| Acessórios especiais | |||
| Crescedor de raio | definir | 1 | |
| Tipo próximo estável-descanso | definir | 1 | |
| Suporte de balanceamento de rodas | definir | 1 | |
