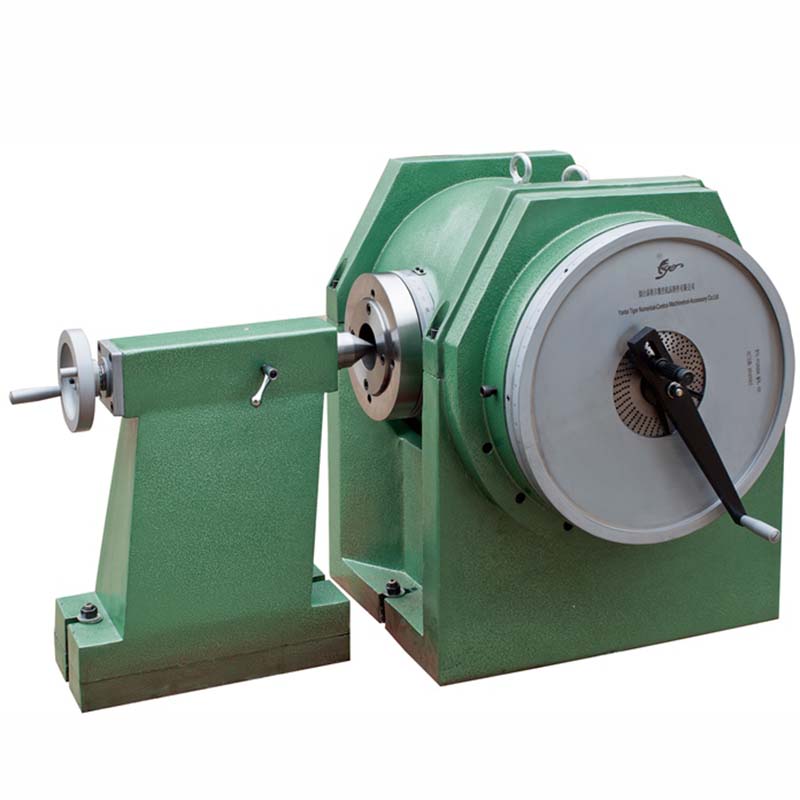

Série F12 de serviço pesado Cabeça dividida
| Quantidade: | |
|---|---|
A cabeça de divisão semi-universais da série F12 pesada é um dos acessórios mais importantes para uma grande máquina de moagem. Pode ser usado para indexação simples e divisão de círculo em partes iguais, etc.
UNID | F12260 | F12300 | F12400 | F12500 | F121000 | ||
Altura central mm | 260 | 300 | 400 | 500 | 1000 | ||
Ângulo giratório do eixo de horizontal a para cima | ≤95 ° | ||||||
Posição horizontal (para baixo) | ≤5 ° | ||||||
Ângulo rotativo do eixo para uma revolução completa da alça de divisão | 9 ° | ||||||
Min. leitura de Vernier | 10 ' | ||||||
Razão de engrenagem de minhocas | 1:40 | ||||||
Afunilamento do furo do fuso | Mt6 | Mt6 | Mt6 | Mt5 | Mt5 | ||
Largura da localização da chave MM | 18/20 | 18/20 | 18/20 | 22 | 22 | ||
Diaf de nariz curto do nariz do fuso para montagem de flange mm | Φ82.563 | Φ82.563 | Φ82.563 | Φ106.375 | Φ212.375 | ||
Números de orifício na placa de divisão | 1ª placa | 24,25,28,30,34,37,38,39,41,42,43 | |||||
2ª placa | 46,47,49,51,53,54,57,58,59,62,66 | ||||||
Erro de indexação individual do eixo para uma revolução completa da alça de divisão | 80 ' | 80 ' | 80 ' | 500 | 1000 | ||
Erro acumulado em qualquer periferia de 1/4 do eixo | ± 70 ' | ± 70 ' | ± 70 ' | ± 1 ' | |||
Máx. Rolução de kg | 380 | 380 | 380 | 100 | 500 | ||
Acessórios de esboço dimensional
:
1.tailstock 2. Placa de vivação 3. Flange 4.3-JAW Chuck 5. Round Table (opcional)
