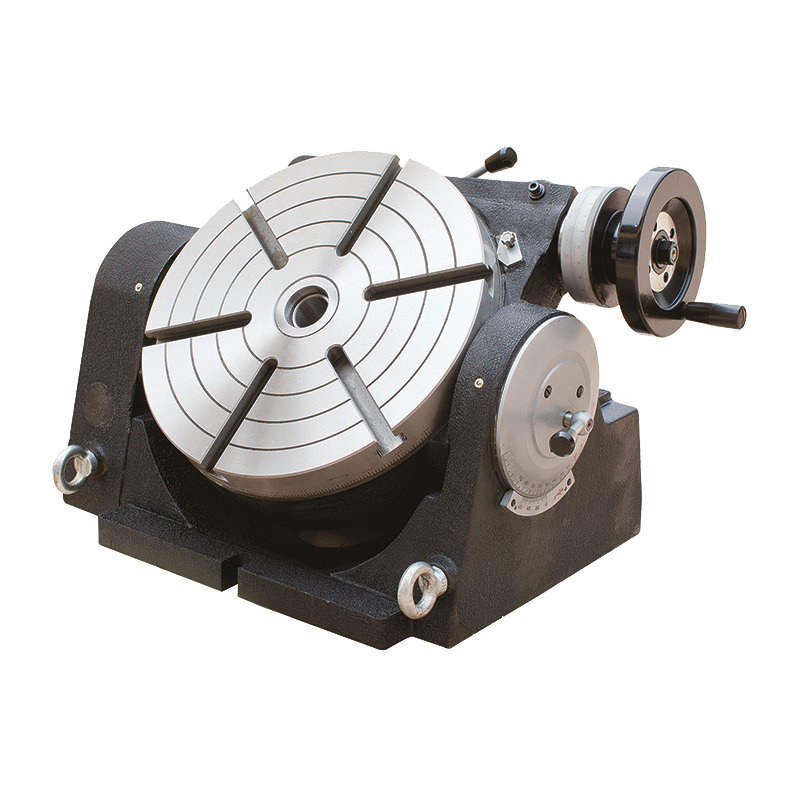

TSK Série Tilting Rotary Table Recursos:

Esta é uma tabela projetada precisa para moagem, chato e outras máquinas -ferramentas. Esta tabela permite indexação, face e outra

trabalho a ser realizado rapidamente com extrema precisão.

Intervalo de inclinação de 0 a 90 graus da posição horizontal à vertical, 1 rotação da alça é igual a 3 graus, 5 minutos de leitura.

10 segundos em escala vernier.

Tabela mostram 1 minuto graduação.

Graus rápidos: dividindo o pino de entalhes e 24 orifícios em 15 graus em torno das garantias de espaçamento preciso.

Tempo mínimo de configuração

Construção acidentada

ESPECIFICAÇÕES:

ESPECIFICAÇÕES	TSK160	TSK250	TSK320	TSK400
Diâmetro da tabela (mm)	Φ160	Φ250	Φ320	Φ400
Mose diminua do buraco central	Mt2	Mt3	Mt4	Mt4
Diâmetro do orifício central (mm)	Φ25*6	Φ30*6	Φ40*10	Φ40*10
Largura do slot t (mm)	10	12	14	14
Ângulo adjacente de slot t	90 °	60 °	60 °	60 °
Largura da chave de localização (mm)	12	14	18	18
Módulos de worm e engrenagem de worm	1.5	2	2.5	3.5
Taxa de transmissão do engrenagem de minhocas	1:90
Graduação da tabela	360 °	360 °	360 °	360 °
Tabela de inclinação	0 ° ~ 90 °	0 ° ~ 90 °	0 ° ~ 90 °	0 ° ~ 90 °
Leitura da roda das mãos	1 '	1 '	1 '	1 '
Valor mínimo de Vemier	10 ″	10 ″	10 ″	10 ″
Leitura mínima do Vemier de Tilting	2 '	2 '	2 '	2 '
Precisão de indexação	60 ″	60 ″	60 ″	60 ″
Rolamento máximo (com mesa HOR) kg	100	200	250	300
Rolamento máximo (com a tabela vert) kg	50	100	125	150
Peso líquido kg	36	80	135	280
Peso bruto kg	44	93	150	305
Dimensões do caso mm	420380300	550430330	630490395	830600460

Esboço e dimensão de instalação:
