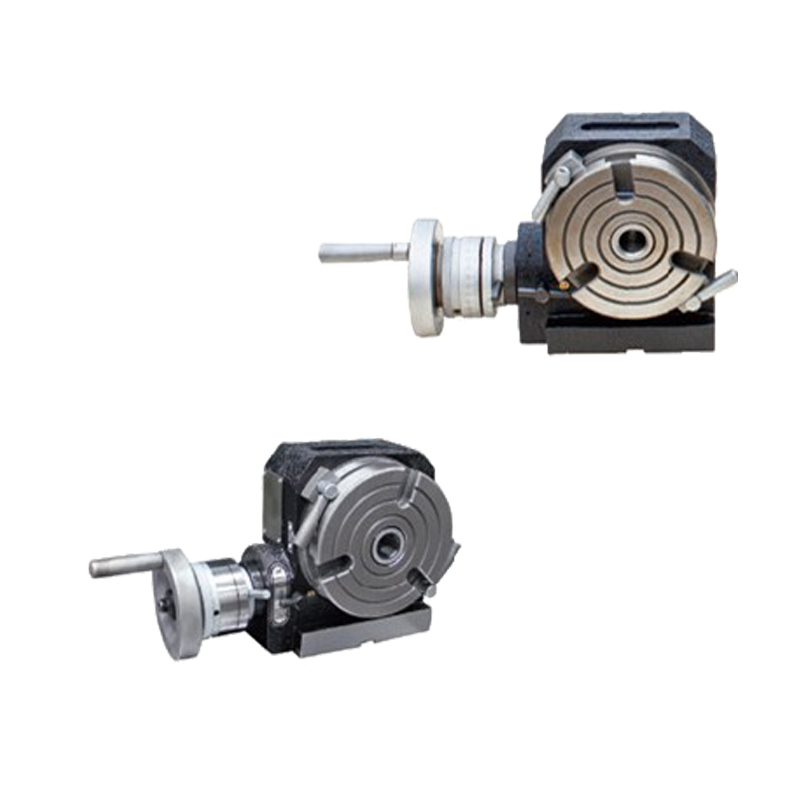

Tabela rotativa HV-3 'hv-4 ″ hv-5 ″
| Quantidade: | |
|---|---|
Recursos de tabela rotativa de mini séries:
Mini H/V Rotary é um dos principais acessórios de máquinas de fresagem de bricolage e uso doméstico, é usado para índice
chato, moagem, corte de círculo, ritmo de ponto e orifício chato etc. na máquina de moagem. Tabela rotativa na vertical
Com o Tailstock trabalhando juntos, ele pode ser usado em trabalhos complexos para o Índice de Circle chato e a moagem.
ESPECIFICAÇÕES:
MODEL | Hv-3 ' | Hv-4 ' | Hv-5 ' |
Diâmetro da mesa mm | Φ76.2 | Φ110 | Φ127 |
Morse diminua o buraco central | Mt2 | Mt2 | Mt2 |
Altura do Centro para Verti.Mcing MM | 59 | 81.5 | 90 |
Largura do t-slot mm | 8 | 12 | 12 |
Ângulo adjacente da tabela t-slot | 90 ° | 120 ° | 120 ° |
Largura da chave de localização mm | 12 | 12 | 12 |
Módulo da engrenagem de minhocas | 1 | 1 | 1 |
Taxa de transmissão do engrenagem de minhocas | 1:36 | 1:72 | 1:72 |
Graduação da tabela | 360 ° | 360 ° | 360 ° |
Ângulo rotativo da tabela com uma revolução do worm | 10 ° | 5 ° | 5 ° |
Max.bearing (com a tabela hor.) Kg | 100 | 150 | 200 |
Max.bearing (com a Tabela Vert.) Kg | 50 | 75 | 100 |
MODEL | Hv-3 ' | Hv-4 ' | Hv-5 ' |
A | 98 | 145 | 155 |
B | 78 | 114 | 127 |
C | 59 | 85.5 | 90 |
D | 76.2 | 110 | 127 |
E | 12 | 12 | 12 |
H | 83 | 85 | 85 |
J | 15 | ||
M | Mt2 | Mt2 | Mt2 |
N | 71 | 68 | 68 |
