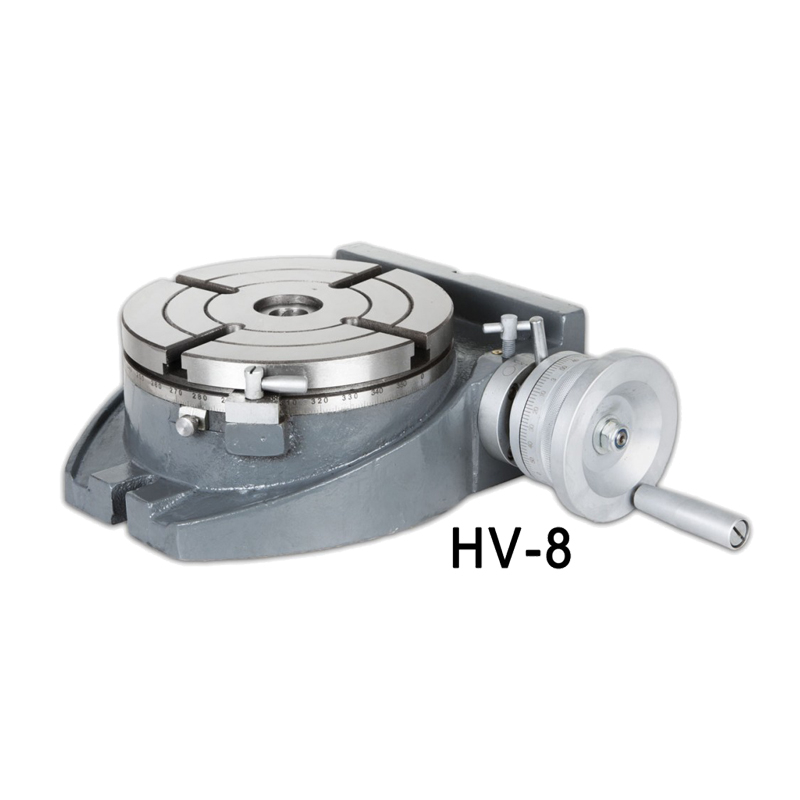

Recursos de tabela rotativa da série TSL:

1.TSL A tabela rotativa vertical e horizontal é um dos principais acessórios da máquina de moagem, é usada para chato de índice,

2. Miltrando, corte em círculo, ritmo de ponto e orifício chato etc. na máquina de moagem.

2. Tabela rutária na vertical Com o Tailstock trabalhando juntos, pode ser usado em trabalhos complexos para o Índice de Circle chato e a moagem.

3. Como os requisitos especiais dos clientes, o TSL com a roda esquerda pode ser oferecida.

ESPECIFICAÇÕES:

Modelos	TSL100	TSL160	TSL200	TSL250	TSL320		TSL400
Diâmetro da tabela mm	100	160	200	250	320		400
Morse diminua o buraco central	Mt2		Mt3			Mt4
Diâmetro do orifício central	Ø20x8	Ø25x6	Ø30x6			Ø40x10
Altura central para vert. Montagem mm	70	125	150	170	210	260
Largura de t-slot mm	6	10	12			14
Ângulo adjacente de slot t	90 °				60°
Largura da localização da chave MM	10	12	14			18
Rádio de transmissão de engrenagem de minhoca	1:72	1:90
Leitura da roda de mão	2 '	1 '
Min.Value de Vernier	10 ″
Precisão de indexação	120 ″	80 ″	60 ″
Max.Workload (Hor.) Kg	20	100	150	200	250	300
Max.workload (vert.) Kg	10	50	75	100	125	150
NW KG	7	23	31.5	46	77	150
Gw kg	8	30	42	57	92	175
Dimensões do caso mm	245x165x112	432x432x220	450x440x235	510x460x240	590x580x250	750x684x286
