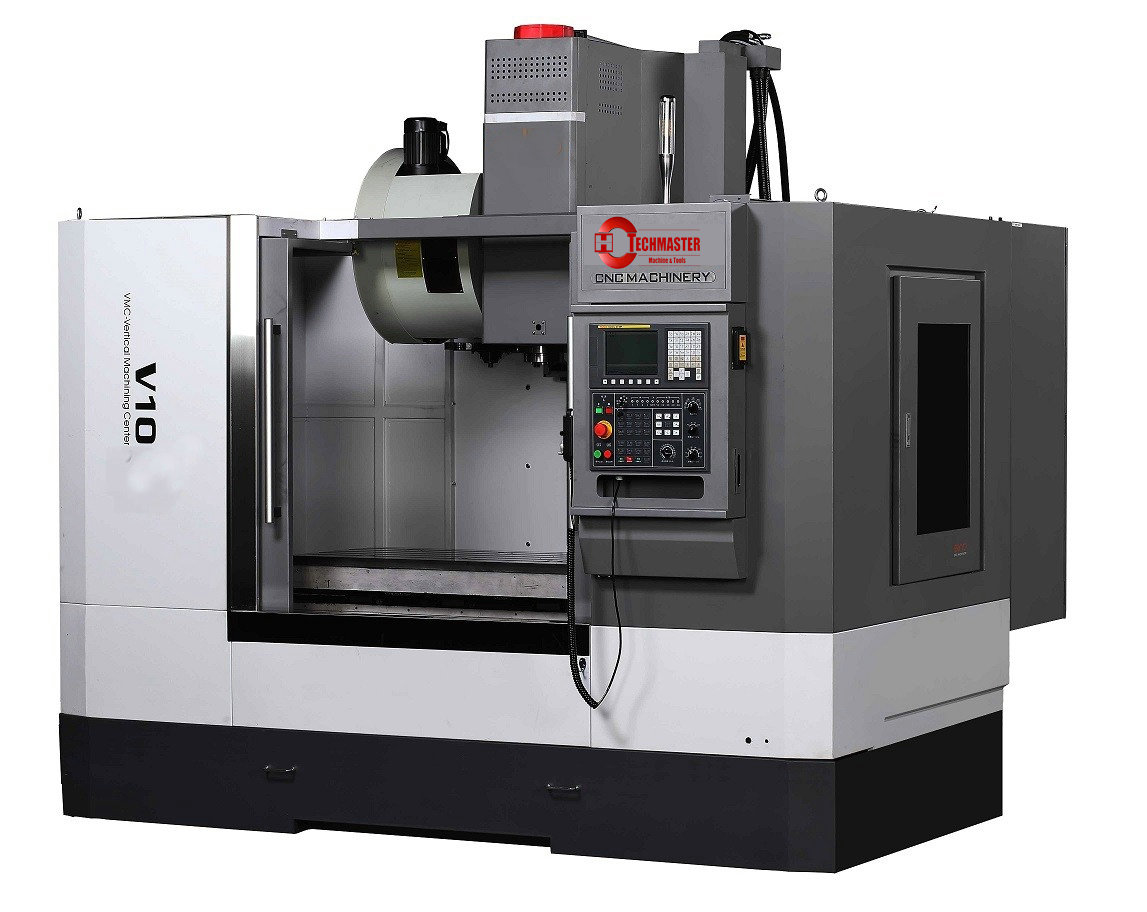

Você está aqui: Lar » Produtos » Máquina CNC » Centro de usinagem » V10 Centro de usinagem vertical

Descrição do produto

Informação técnica

1.1 parâmetros da máquina (sistema Fanuc 0i MF, outros controles CNC opcionais)

CÓDIGO		ITEM				DETALHES
1		Tortação de trabalho （ Largura × Comprimento )		mm		600*1200
2		T slots		mm		5-18
3		Distância entre os slots T		mm		100
4		Max.load rolamento da mesa de trabalho		kg		800
VIAGEM
5		X eixo		mm		1000
6		Y eixo		mm		620
7		Z eixo		mm		630
8		Distância do Colum ao Spindle Center		mm		667
9		Distância da superfície superior da mesa ao nariz do eixo		mm		120 ~ 720
FUSO
10	Funcho Hole diminui		BT40
11	Faixa de velocidade do eixo		r/min		20-10000
12	A transmissão da caixa do eixo		Unidade direta
13	Modelo Motor Principal		βII 12/ 10000
14	Servo Principal Potência Classificada		KW		11
15	Servo principal motor de 30 minutos de energia		KW		15
16	Torque de saída nominal do motor principal servo		Nm		52.5
17	Tipo de balanço dinâmico de parte do eixo		G1
18	Precisão do eixo		EXPECTO DE FACELA DO EPING: 0,005 mm
			EXPECTO RADIAL DO EPING: 0,003mm próximo a 0,003mm
Tamanho do suporte para ferramentas
19	Padrão do suporte para ferramentas		MSA403 BT40
20	Padrão de rebite		MSA403 P40T-1
ALIMENTAR
20	Modelo de Motor de Alimentação X/Y		βisc 22/3000
22	X/Y Feed Motor Max.Speed		r/min		3000
23	X/Y alimentação de alimentação com potência nominal		KW		3
24	Torque de saída nominal do motor X/Y		Nm		20
25	Z Modelo de Motor de alimentação do eixo		βisc 22b/3000
26	Z Velocidade máxima do motor de alimentação do eixo		r/min		3000
27	Z Potência nominal do motor de alimentação		KW		3
28	Z Torque de saída com motor de alimentação		Nm		20
29	Taxa de alimentação X/Y.		m/min		36
30	Z Taxa de alimentação		m/min		32
31	Cortando a velocidade da alimentação		mm/min		8000
Revista de ferramentas
32		Modelo de revista de ferramentas		MANIPULADOR
33		CAPACIDADE		PCs		32
34		Ferramentas completas diâmetro da ferramenta máxima		mm		Ф78
35		Diâmetro da ferramenta vazia do vizinho		mm		Ф120
36		Max.Tools Permite peso		kg		8
37		Max.Tools Comprimento permitido		mm		300
38		TEMPO DE MUDANÇA DA FERRAMENTA		s		2.5
39		Caminha de mudança de ferramenta		Para a frente/reversão
Fonte de energia
40		Capacidade elétrica da máquina		KVA		20
41		Taxa de fluxo da bomba de resfriamento		L/min		30
42		Ar comprimido da máquina		kg		6～8
43		Requisito de energia		3- 380V ± 10% 50Hz
Requisito ambiental
44		Requisito de temperatura ambiental		0℃ ～ 40 ℃
45		Umidade relativa		20% ～ 80%
Tamanho da máquina
46		Dimensão da máquina		mm		285025002750
47		Peso da máquina		kg		6800
48		Escudo da máquina				Proteção completa
PRECISÃO
49		Precisão da posição x/y/z		mm		± 0,008
50		Precisão de reposição x/y/z		mm		± 0,005
