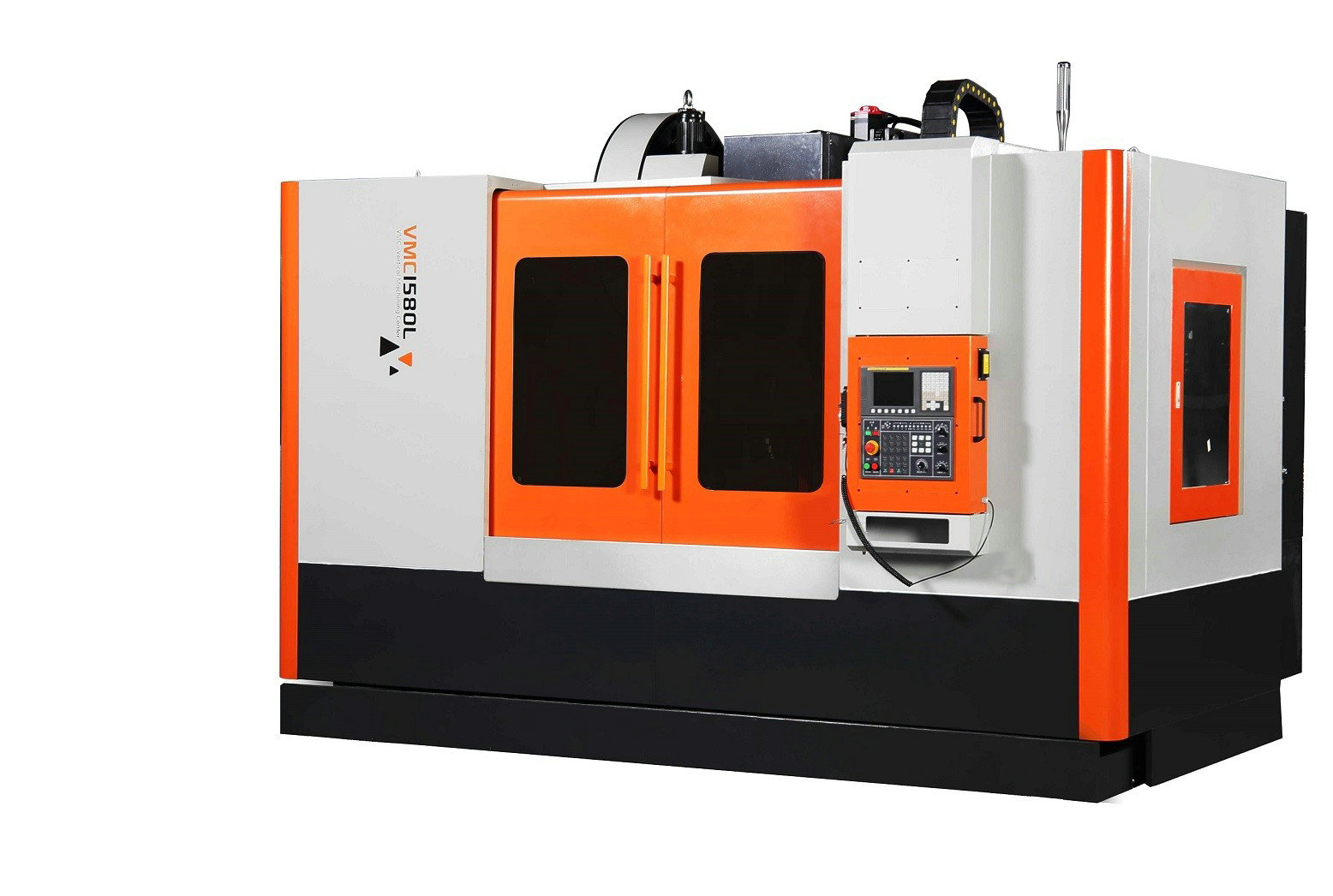

Esta série, o centro de usinagem vertical, adota a estrutura móvel da tabela de deslizamento cruzada e guia deslizante, que é aplicado principalmente no processamento de partes complicadas de média e pequena escala. Aparece o
sistema de engenharia da computação (CAE) para finalizar a estrutura otimizada e aprimorar a
confiabilidade da máquinas
que pode garantir o elemento FEM (FEM) para obter a análise científica e a otimização da estrutura de design da estrutura. Processamento, como moagem, perfuração, expansão, perfuração, batida e fresagem de perfil ao mesmo tempo de pinça. É adequado para o processamento de peças com alta precisão, procedimento multipe e forma complicada. É a principal instalação nas indústrias de máquinas gerais, mofo, aviação, energia e tráfego.
Características da máquina
1. Os principais componentes da máquina aplicam o melhor ferro fundido cinza que são de boa resistência ao choque.
Todos os elencos foram feitos com o tratamento de envelhecimento duas vezes, a fim de eliminar as tensões residuais internas. Para que nossa máquina possa trabalhar com alta rigidez e boa resistência ao choque para
corte pesado e corte intermitente.
2. Os principais componentes são projetados com o software CAD; dessa maneira, a estrutura ideal pode ser
analisada pelo computador, que garantem a boa intensidade, rigidez e estabilidade térmica.
3.A face conjunta dos componentes é bem polida manualmente, o que garante a área de contato efetiva.
Machine P Aameter
CÓDIGO | ITEM | DETALHES |
1 | Tamanho da tabela （L × W） | 800× 1700mm |
2 | Max.load rolamento da mesa de trabalho | 1500 kg |
3 | Viagem ： x | 1500mm |
4 | Y | 800mm |
5 | Z | 700mm |
6 | Precisão geométrica | JB/T8771.2-1998 |
7 | Padrão de precisão da localização | JB/T8771.4-1998 |
8 | Precisão de posicionai | ± 0,015 mm |
9 | Reposicionamento da resolução | ± 0,01 mm |
10 | Eixos de controle （x 、 y 、 z） | 3 eixo |
11 | Energia do motor do eixo | 15KW / 18.5 KW |
12 | Conjunto do eixo | Bt50 |
13 | Max.spindle Speed | 6000 rpm |
15 | Distância do nariz do eixo até a mesa de trabalho mm | 170-840mm |
16 | Distância do centro do fuso para colum mm | 810mm |
17 | REDE FASCA （Eixo X/Y/Z) | 12/12/12m/min |
18 | Velocidade de alimentação de corte （eixo x/y/z） | 20-8000mm/min |
19 | Tipo de unidade （eixo x/y/z） | Servo |
20 | Capacidade da revista de ferramentas | 24T |
21 | Forma de guia | X, y eixos roller trilho linear, eixo z boxtype |
22 | Energia da máquina | 35KVA |
23 | Cobertura protetora | geral |
24 | Equilíbrio de peças do eixo | Equilíbrio dinâmico G1 |
25 | T slots (No. × Largura × Pitch) | 5 × 22×140 |
26 | Vazão do líquido de refrigerante | 40L/min |
Condição de trabalho do equipamento | ||
27 | Compressão do ar | 10 kg |
28 | Solicitação de energia | AC380V ± 10% 50Hz |
29 | Solicitação de temperatura | 10℃ ～+40 ℃ |
30 | Umidade de trabalho | 20 ～ 80% |
31 | Dimensão （L × W × H） mm | 4300 × 3600 × 3200mm |
32 | Peso da máquina | 15000 kg |
