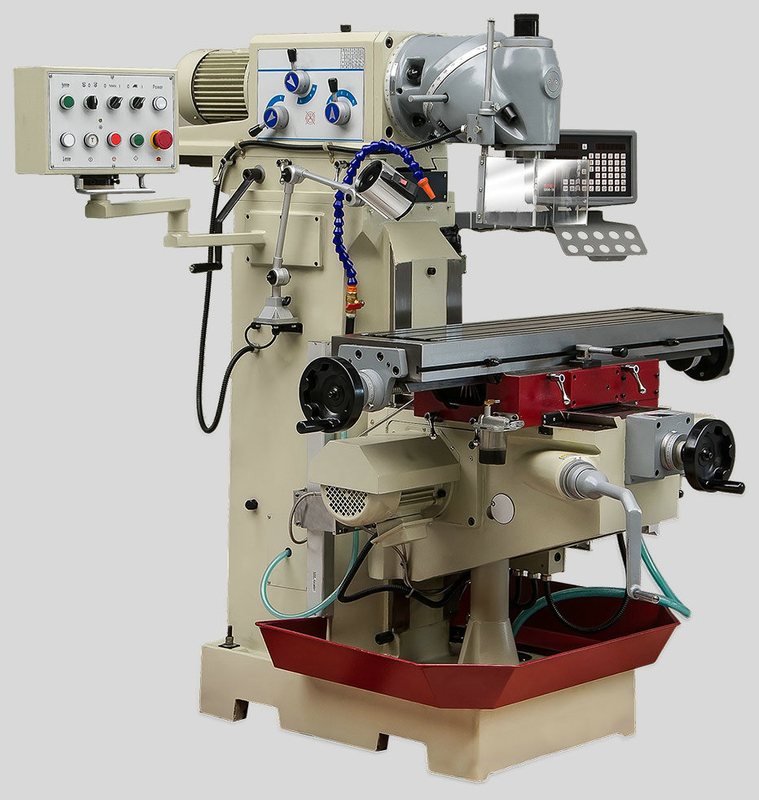

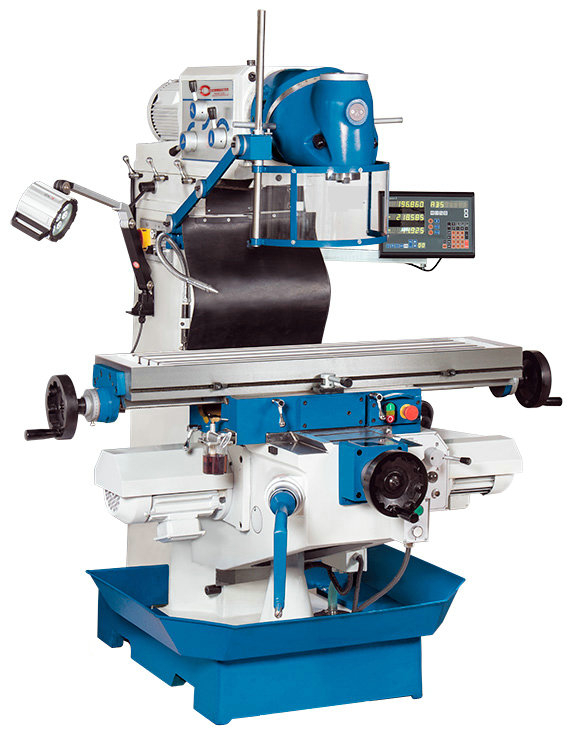

1.x, Y Automática ALEMENTO ATRAVÉS DE UMA CAIXA DE ENGRENAGEM, MOTOR DE ELEBRO Z
2. APREAÇÃO DE EARRA 360 graus
3.RAM é móvel
4. Sistema de Lubrificação
1. A máquina está com a cabeça de moagem universal, pode girar 360 graus.
2.A máquina pode se alimentar automática em três eixos.
3.O RAM é móvel para frente e para trás.
4. A máquina está equipada com o painel de operação, que é conveniente para o operador.
|
| unidade | XQ6226B |
| MESA : | ||
| Tamanho da tabela | mm | 1120x260 |
| T slot No./width/distance | não | 14/3/63 |
| Máx. carga de tabela | kg | 250 |
| Faixa de usinagem: | ||
| Tabela de viagem longitudinal (manual/automática) | mm | 600 |
| Tabela de viagem cruzada (manual/automático) | mm | 270 |
| Tabela Travel Vertical (manual/automático) | mm | 380 |
| Eixo principal: | ||
| Conjunto do eixo | ISO40 | |
| Velocidade /etapa do fuso | RPM | 45-1660/11STEPS |
| Largura de moagem Max.END | mm | 125 |
| Máx. DIA de moagem vertical. | mm | 25 |
| ângulo giratório da cabeça giratória | grau | 360º |
| eixo vertical eixo para a superfície da coluna | mm | 60-500 |
| superfície vertical do nariz do fuso a mesa | mm | 100-480 |
| viagem de carneiro | mm | 440 |
| Feeds: | ||
| Alimentação longitudinal/cruzada | mm / min | 24-402/9STEPS |
| Vertical/etapa | mm/min | 422/1STEP |
| Velocidade longitudinal/cruzada rápida | mm / min | 402 |
| VERTICA RÁPIDA VERTICAL | mm/min | 422/1STEP |
| PODER : | ||
| Motor principal | KW | 2.2 |
| Motor de alimentação | KW | 0,37 (x/y), 0,55 (z) |
| motor de líquido de arrefecimento | KW | 0.04 |
| dimensão geral | cm | 166x150x173 |
| N/w, g/w | kg | 1480/1680 |
