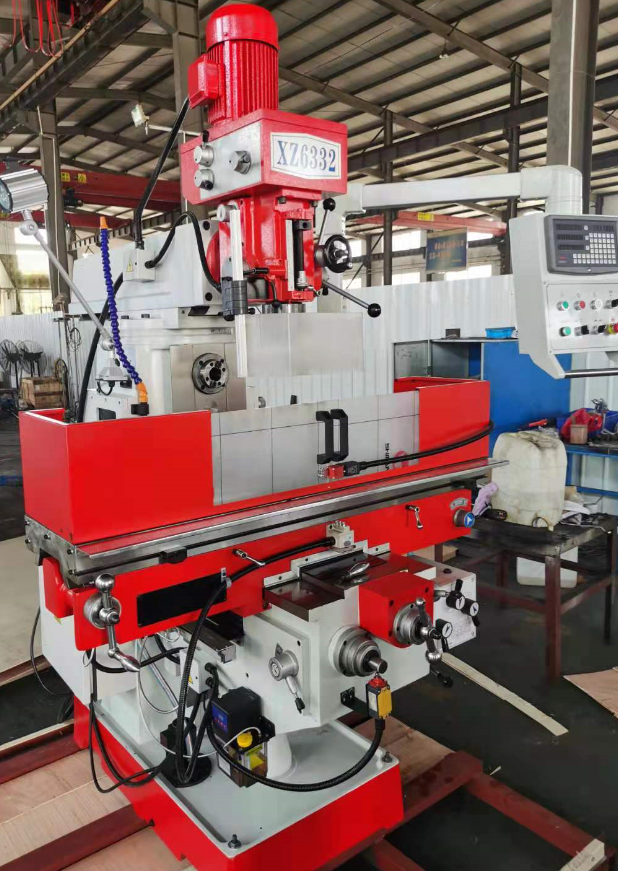

A máquina está com a cabeça de moagem acionada por engrenagem e o eixo pode ser uma alimentação automática.
A máquina está com alimentação x, y mecânica, levantamento de z e abaixamento do motor.
A máquina está no painel de operação, que é conveniente para o operador usar.
A RAM pode ser móvel para frente e para trás.
A cabeça da máquina pode girar 45 graus.
A máquina pode ser equipada com opções DRO, proteção do eixo, etc.
| unidade | Especificação XZ6332 |
Tamanho da tabela | mm | 1320x320 |
T slot No./width/distance | não | 14/05/63 |
Máx. carga de tabela | kg | 300 |
Tabela de viagem longitudinal (manual/automática) | mm | 800/750 |
Tabela de viagem cruzada (manual/automático) | mm | 300 |
Tabela Travel Vertical (manual/automático) | mm | 400 |
Conjunto do eixo |
| ISO40 |
Velocidade /etapa do fuso - vertical | RPM | 90-2000/8 |
--Horizontal | RPM | 40-1300/12 |
Max.drillrilling di. | mm | 30 |
Largura de moagem Max.END | mm | 125 |
Máx. DIA de moagem vertical. | mm | 25 |
Max.Papping DIA. | mm | 10 (aço) |
viagens de pena | mm | 120 |
ângulo giratório do cabeçote | grau | ± 45º |
eixo vertical eixo para a superfície da coluna | mm | 200-780 |
superfície vertical do nariz do fuso a mesa | mm | 150-550 |
Eixo do fuso horizontal para a superfície da tabela | mm | 0-350 |
Eixo do fuso horizontal para fundo de carneiro | mm | 175 |
viagem de carneiro | mm | 400 |
Alimentação longitudinal/cruzada | mm / min | 20-360/8STEPS |
Vertical/etapa | mm/min | 422/1STEP |
Velocidade longitudinal/cruzada rápida | mm / min | 1200 |
VERTICA RÁPIDA VERTICAL | mm/min | 422 |
Alimentação automática do fuso |
| 0,08/0,15/0,25 |
Motor principal | KW | 2.2 |
(X/y/z) Motor de alimentação | KW | 0,55 (x/y), 0,75 (z) |
motor de líquido de arrefecimento | KW | 0.04 |
dimensão geral | cm | 171x172x233 |
N/w, g/w | kg | 2000/2200 |
