Z5032C-Z5040C-Z5045C
| Quantidade: | |
|---|---|

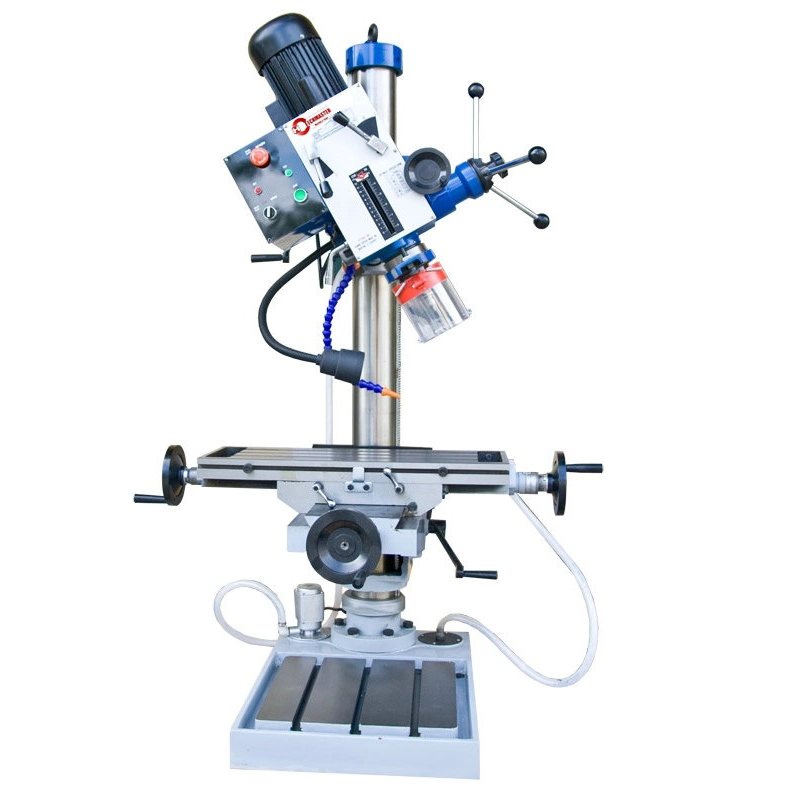

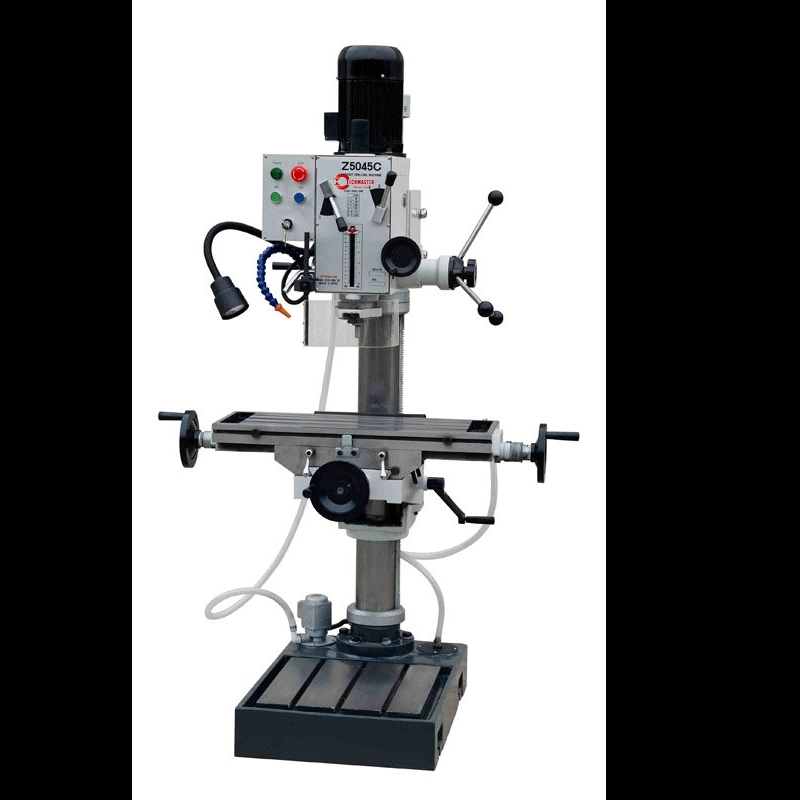

Máquina de perfuração vertical Z5032C Z5040C Z5045C (Caixa de trabalho cruzada)
Especificação
ITEM | Z5032C | Z5040C | Z5045C |
Capacidade de matrícula máx. | 32 mm | 40mm | 45 mm |
Conjunto do eixo | Mt3 ou r8 | Mt4 | Mt4 |
Viagem do fuso | 130mm | 130mm | 130mm |
Etapa da velocidade do eixo | 6 | 6 | 6 |
Alcance de velocidade do eixo 50Hz | 80-1250 rpm | 80-1250 rpm | 80-1250 rpm |
60Hz | 95-1500 rpm | 95-1500 rpm | 95-1500 rpm |
Min.Distance do eixo do eixo para a coluna | 283mm | 283mm | 283mm |
Max.Distance do nariz do eixo até a mesa de trabalho | 700 mm | 700 mm | 700 mm |
Max.Distance do nariz do eixo para ficar de pé | 1125mm | 1125mm | 1125mm |
Max.Travel de Headstock | 250mm | 250mm | 250mm |
Ângulo giratório do cabeçote (horizontal/perpendicular) | 360 °/± 90 ° | 360 °/± 90 ° | 360 °/± 90 ° |
Max.Travel de suporte de trabalho | 600 mm | 600 mm | 600 mm |
Tamanho da tabela | 700 × 2 40mm | 700 × 2 40mm | 700 × 2 40mm |
Tamanho da mesa de avaliação de suporte de suporte | 417 × 416mm | 417 × 416mm | 417 × 416mm |
Para a frente e depois viagens de mesa de trabalho | 205mm | 205mm | 205mm |
Esquerda e travle direita da mesa de trabalho | 500mm | 500mm | 500mm |
Viagem vertical da mesa de trabalho | 570mm | 570mm | 570mm |
Energia motora | 0,75kW (1hp) | 1,1kW (1,5 hp) | 1,5kW (2hp) |
Tensão/frequência | Como requisito do cliente | Como requisito do cliente | Como requisito do cliente |
velocidade do motor | 1400 rpm | 1400 rpm | 1400 rpm |
Peso líquido/peso bruto | 430kg/500kg | 432kg/502kg | 435kg/505kg |
Tamanho da embalagem | 1850 × 750 × 1000mm | 1850 × 750 × 1000mm | 1850 × 750 × 1000mm |
Quantidade de carregamento | 18pcs/20 'contêiner | 18pcs/20 'contêiner | 18pcs/20 'contêiner |
Você pode encontrar os acessórios como quiser:
Acessórios Standdard:
broca 1-13mm/B16
Draw Bar
Allen Chaves
de
cunha
Acessórios opcionais:
Sistema de refrigeração
de lâmpada de halogênio
58pcs kits de fixação
Face Cutter φ63mm
moeding chuck (8pcs/conjunto)
H/V Precisão Tabela rotativa HV-150mm Milling
elétrico Auto-
Millingl Vice qh-125mm
Motor de velocidade dupla
