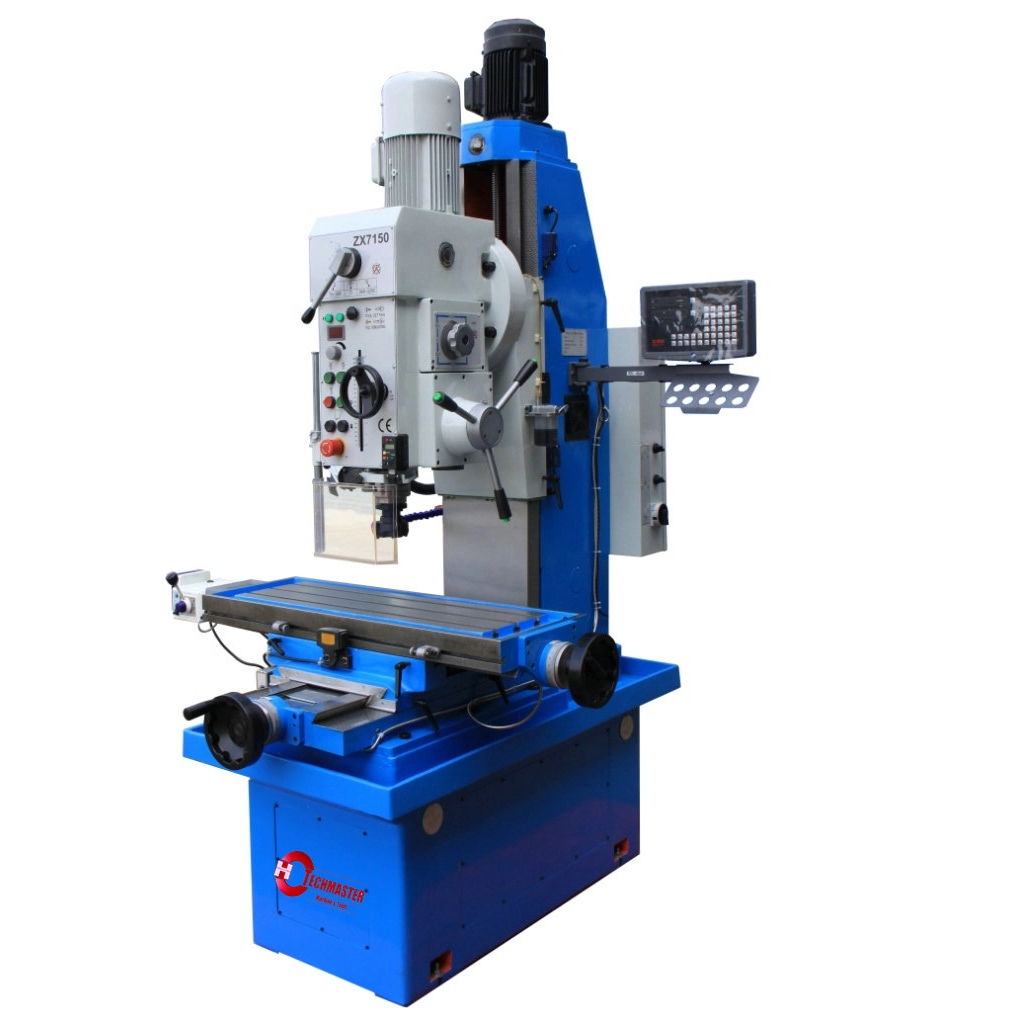

ZX7150 Drivação e moagem de máquinas
de tempo Feed de tempo de trabalho da mesa de trabalho na direção X
Exibir em direções x, y; Lubr de óleo fino
| Especificação | Dados | Unidade | ||
| Máx. diâmetro de perfuração (aço) | 50 | mm | ||
| Máx. Diâmetro de tocar (aço) | M30 | mm | ||
| Máx. Diâmetro do cortador de moagem | 80 | mm | ||
| Distância entre o centro do fuso e a superfície da guia da coluna | 450 | mm | ||
| Máx. Distância entre a extremidade do eixo até a superfície da mesa de trabalho | 550 | mm | ||
| Máx. viagem do fuso | 200 | mm | ||
| Furo de cíper do eixo | Mt.4 | Morse | ||
| Viagem de caixa de eixo para cima e para baixo | 420 | mm | ||
| Velocidade da caixa de eixo para cima e para baixo | 1780 | mm/min | ||
| Etapas de velocidade do eixo | Indepleto | |||
| Faixa de velocidade do eixo | 55-348.348-2200 | r/min | ||
| Etapas de alimentação do fuso | 6 | Etapa | ||
| Faixa de alimentação do eixo | 0,08-0,50 | mm/r | ||
| Etapas de alimentação da mesa de trabalho na direção x | Indepleto | Etapa | ||
| Alcance de alimentação da mesa de trabalho na direção x | 4-480 | mm/min | ||
| Velocidade móvel rápida da mesa de trabalho na direção x | 640 | mm/min | ||
| Viagem de tarefas de trabalho na direção x e y | 450x340 | mm | ||
| Área da Tor de Trabalho (LXW) | 960x340 | mm | ||
| Números e largura dos solts T para a mesa de trabalho | 3 ~ 14 | mm | ||
| Potência do motor principal (motor do trandê) | 2.2 | KW | ||
| Potência e velocidade do motor para a caixa de eixo para cima e para baixo | 1.1, 910 | KW, r/mm | ||
| Dados de alimentação de energia para a mesa de trabalho | 220. 20 | V, nm | ||
| Dimensão da máquina (lxwxh) | 1600x1450x2420 | mm | ||
| Peso da máquina (peso líquido) | 1500 | kg | ||
| Tamanho da embalagem | 1680x1280x2250 | mm | ||
