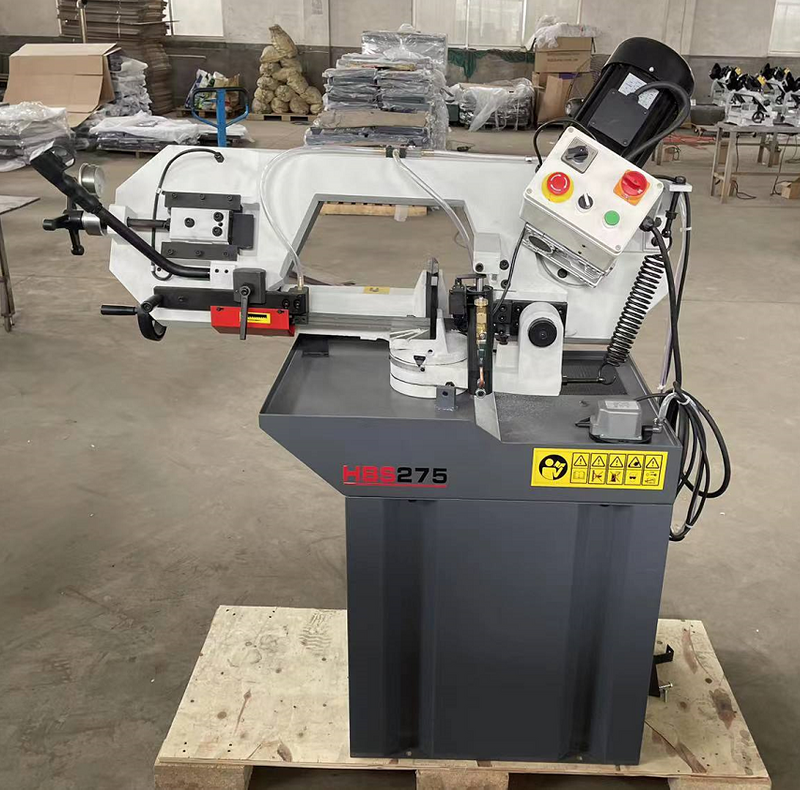

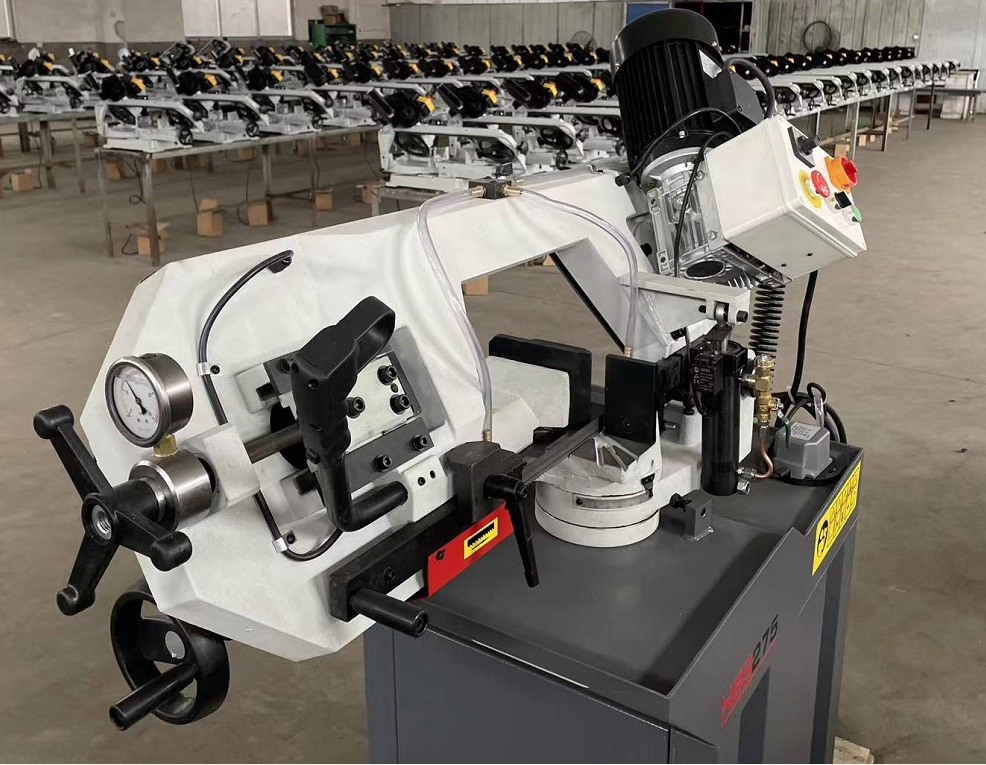

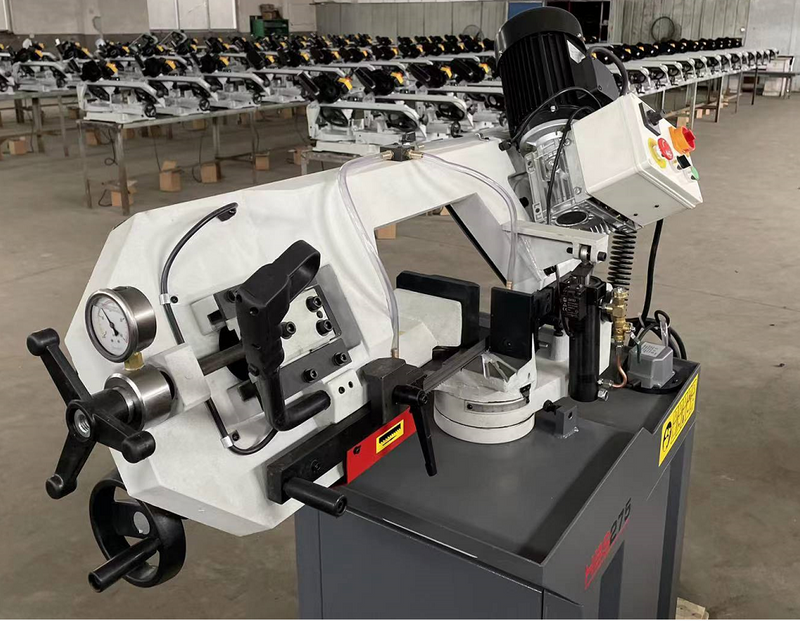

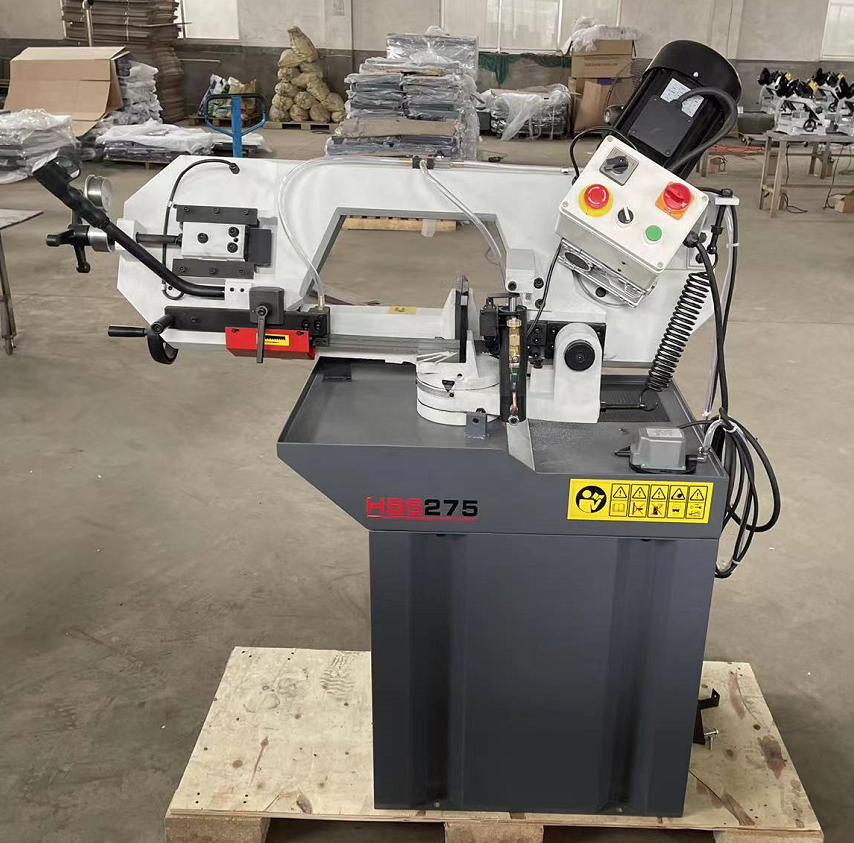

BS275 SAW da banda

A SAW da banda, equipada com um cilindro hidráulico, um sistema de refrigeração e um braço girando até 60º, juntamente com lâminas da renomada empresa alemã Röntgen, é usada comumente em trabalho de ferro, onde é essencial que a precisão, a qualidade e a velocidade de corte.

SAVA DE BANAGEM HORIZONTAL COM UM ARMO GRANDO PARA CORTE METROS, permite cortar o plano perpendicular ao eixo de corte de material e em qualquer ângulo de 0 a 60º. O material para corte pode ser alimentado manualmente ou com qualquer dispositivo de alimentação mecânico, com alimentação automática de ferramentas. Os guias de banda estão equipados com placas e rolamentos dedicados de carboneto. Isso tem um enorme impacto na orientação da banda, sua durabilidade, rendimento de corte, precisão e qualidade de corte. O carboneto guia reduz drasticamente o desgaste da máquina e das lâminas.

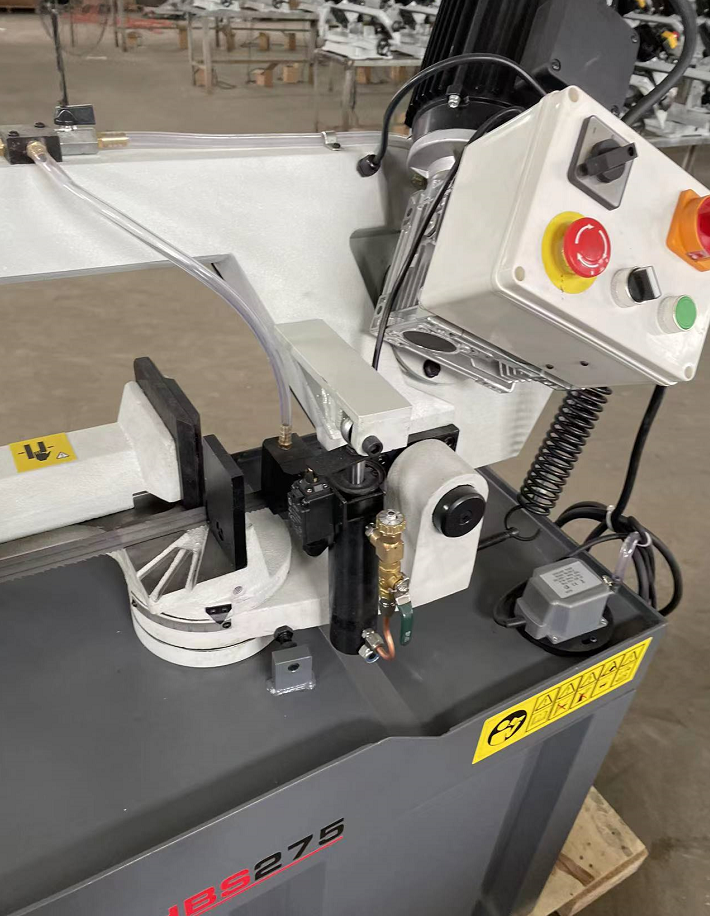

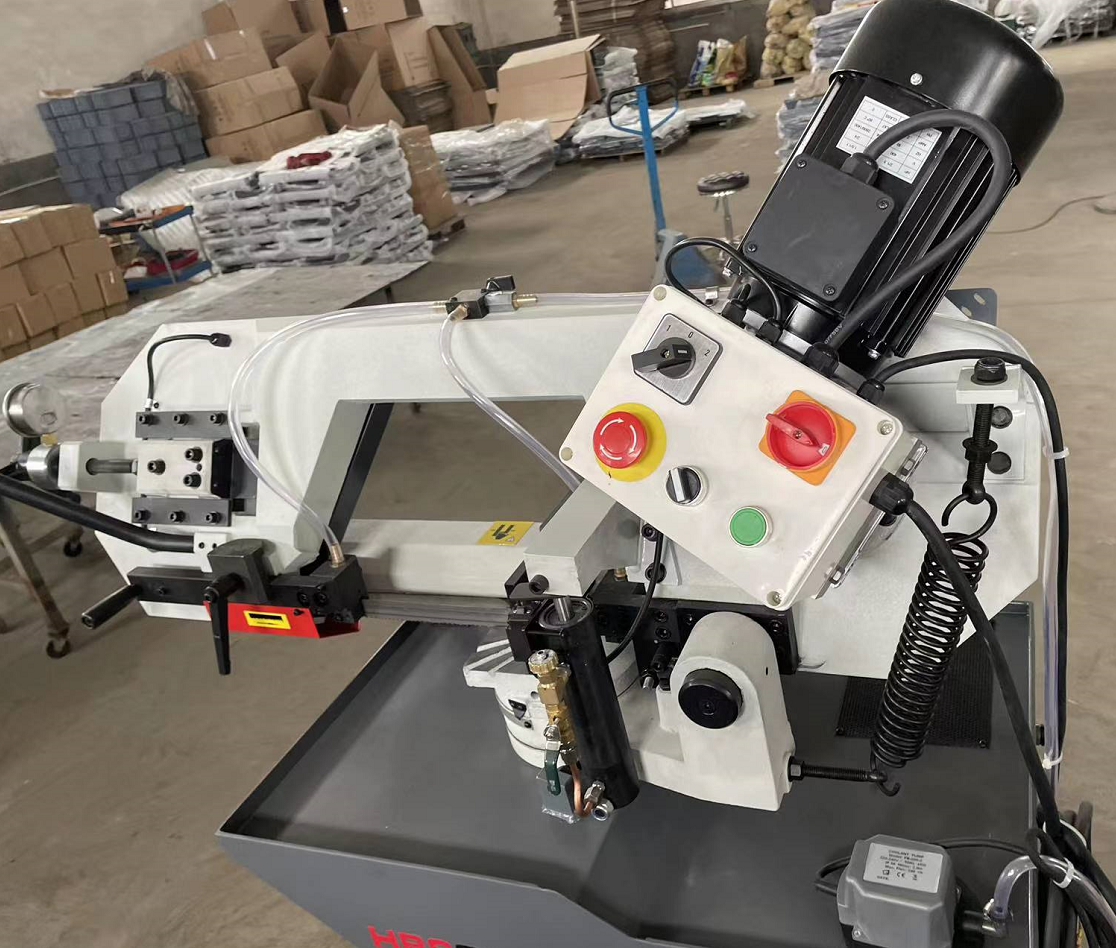

O braço da máquina, feito de ferro fundido uniforme, bem como uma faixa de corte de 27 mm de largura, é capaz de corte de baixa e alta quantidade de perfis e outros materiais. O vício está localizado em uma cama ajustável, equipada com um grampo rápido. Os guias da lâmina têm placas de carboneto cimentadas e rolamentos de rolos. São esses guias de carboneto cimentados que fornecem precisão e reta. O braço, posicionado em um ângulo de 25º, aumentando assim a durabilidade da lâmina, está equipado com um sensor automático de tensão da lâmina. Na parte inferior do braço, é conectado um fio de escova, garantindo uma escova limpa e funcional. A unidade da máquina é transmitida através de uma unidade de worm. Um motor de três fases com 2 velocidades de corte e proteção térmica do motor. Esta máquina de corte também possui um medidor de tensão - um sensor de tensão da banda e uma desligamento automático, caso a faixa de corte quebre. A parte superior da base constitui um tanque para a drenagem e os chips de líquido de inundação produzidos durante o corte. Uma bancada de ferro fundido é anexada à base, com um braço giratório e um painel de controle em braço separado.

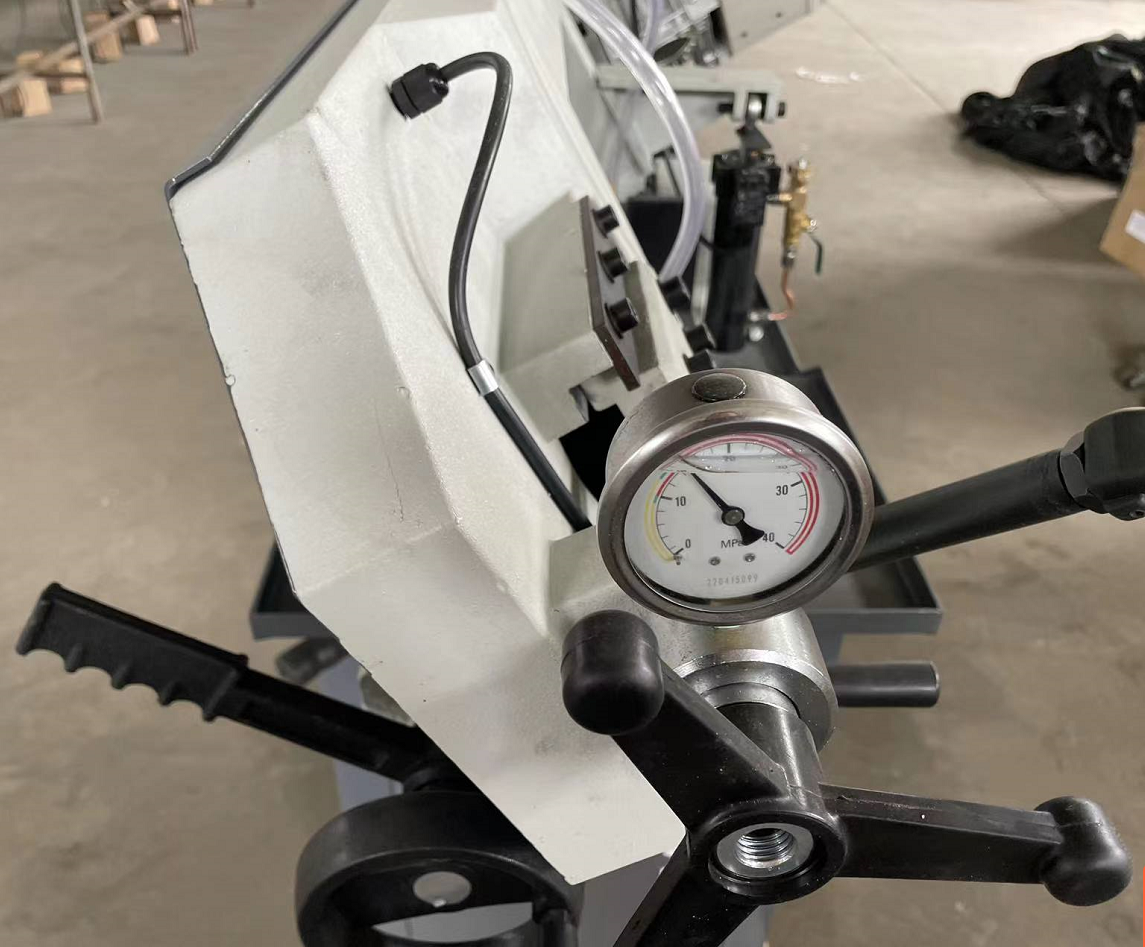

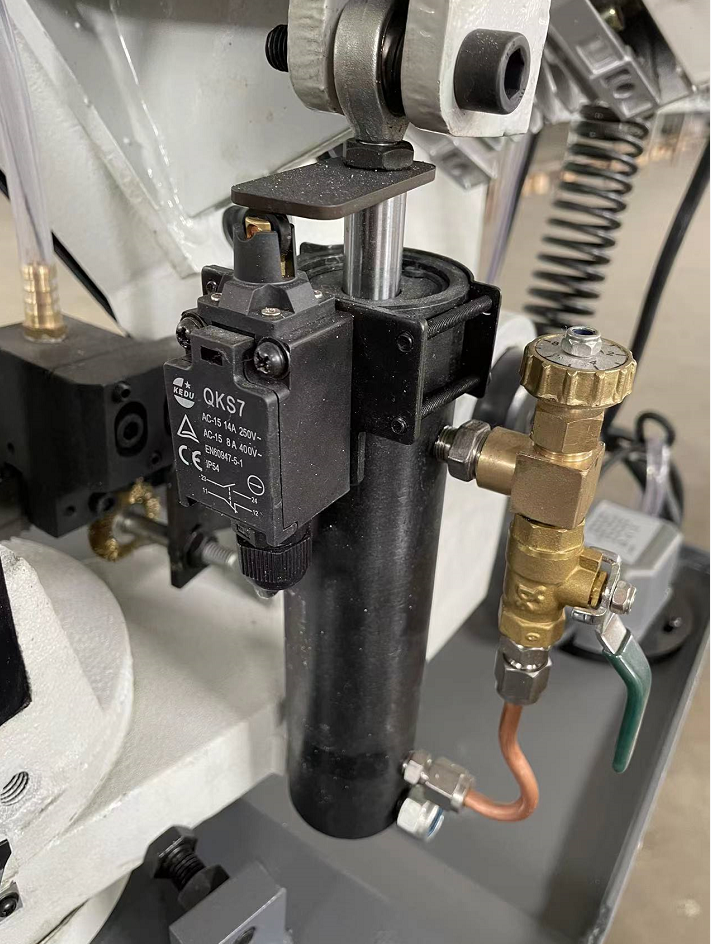

O principal movimento de corte no processo de corte é mover a faixa de corte e a alimentação de abaixamento do braço. A velocidade de abaixamento do braço (a velocidade de corte) é ajustada com o cilindro hidráulico. A velocidade de alimentação é controlada pelo painel de controle. Existem 2 velocidades de corte na banda para escolher: 37,5 e 75 m/min. Na posição do braço de repouso (após o processo de corte), a unidade de banda de corte é desligada automaticamente. A segurança é garantida com os guardas de corte de corte e os micro -respostas que interrompem o motor após a conclusão do ciclo de corte ou depois que qualquer um dos guardas forem abertos; A proteção adicional consiste em desligamento automático da serra da banda, caso a faixa de corte quebre.

Dados técnicos
