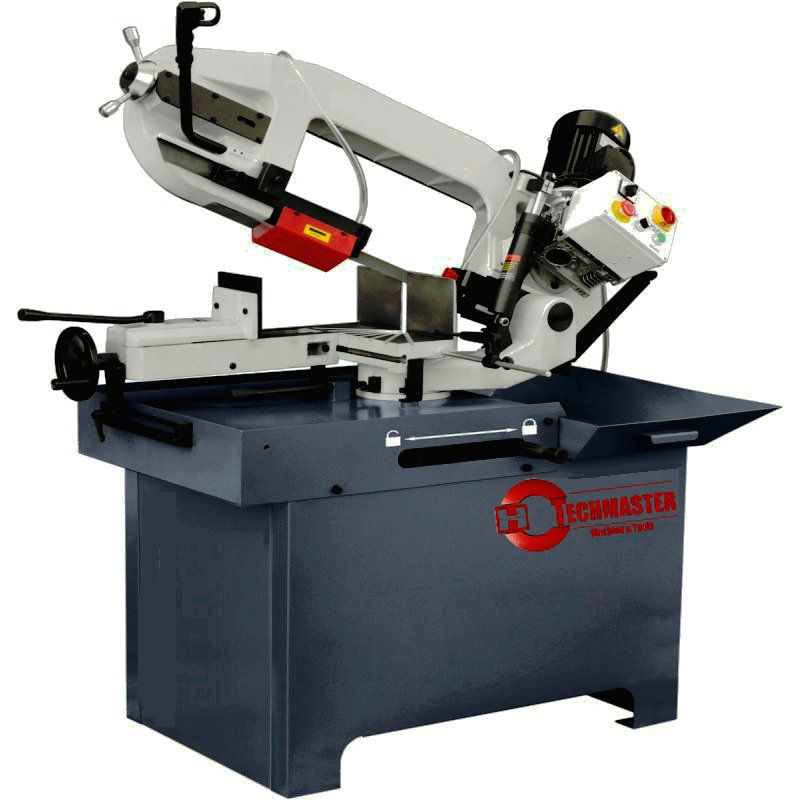

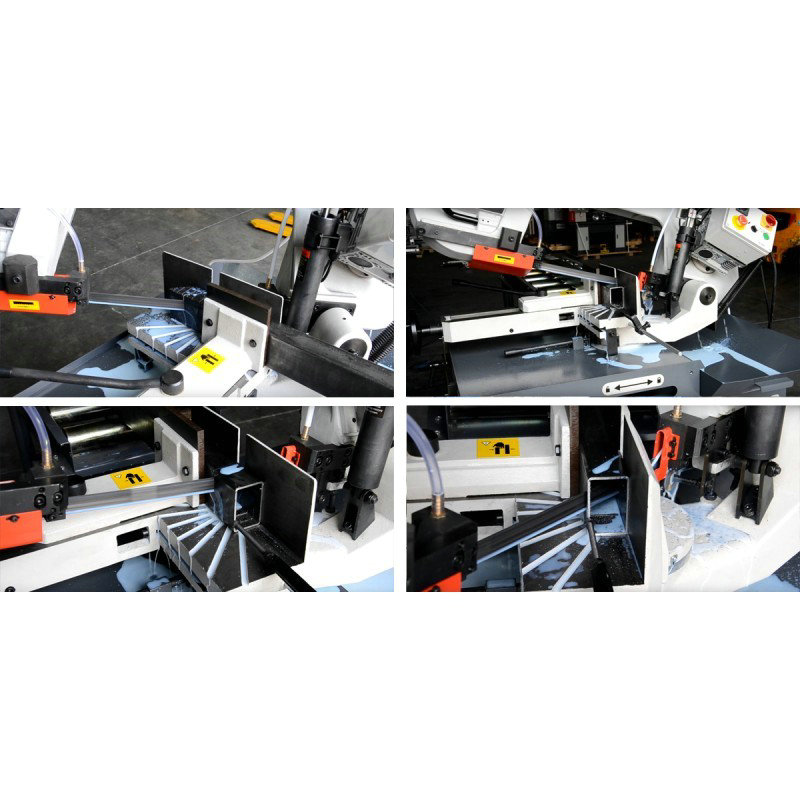

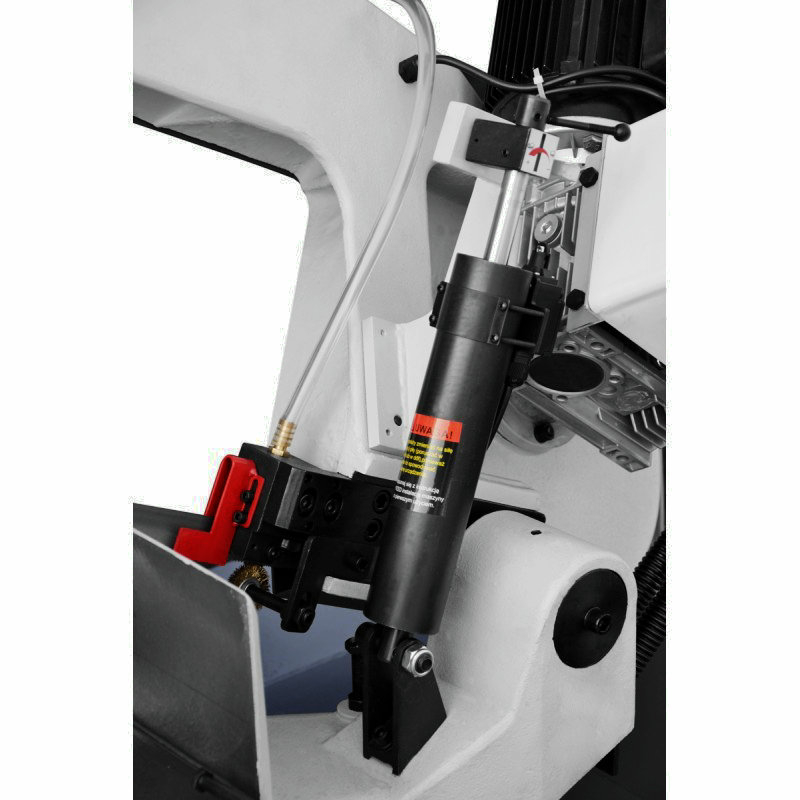

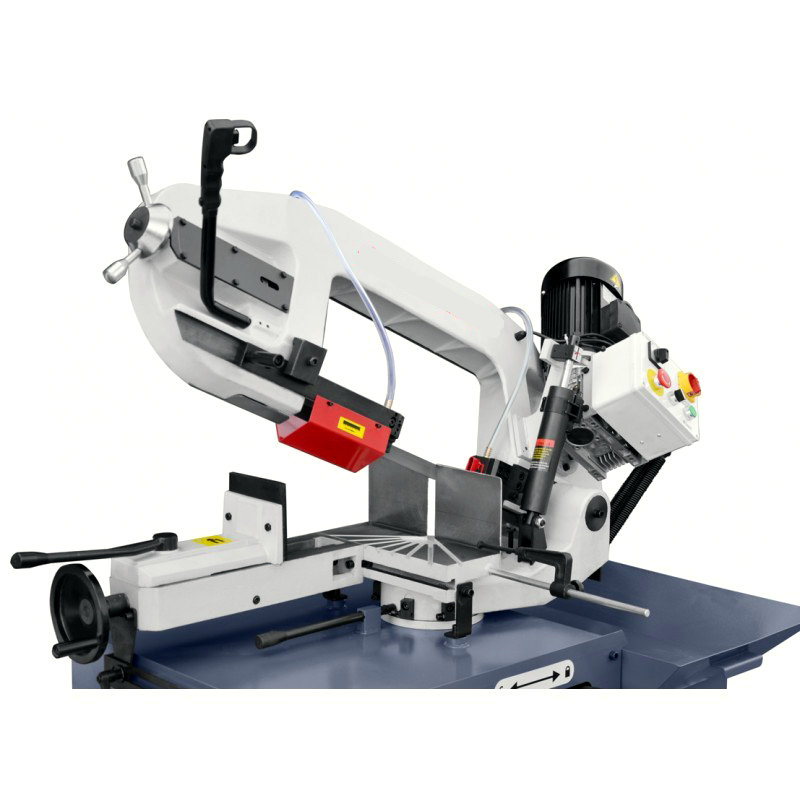

A serra de banda para metal fornece corte em qualquer ângulo de -45 ° a + 60 °. O corte do elemento pode ser alimentado manualmente ou por qualquer dispositivo de alimentação. A alimentação durante o corte é gravitacional no princípio do fluxo de óleo em um cilindro hidráulico de duas câmaras. A banda viu perfeita para cortar tubos, perfis e outros materiais.

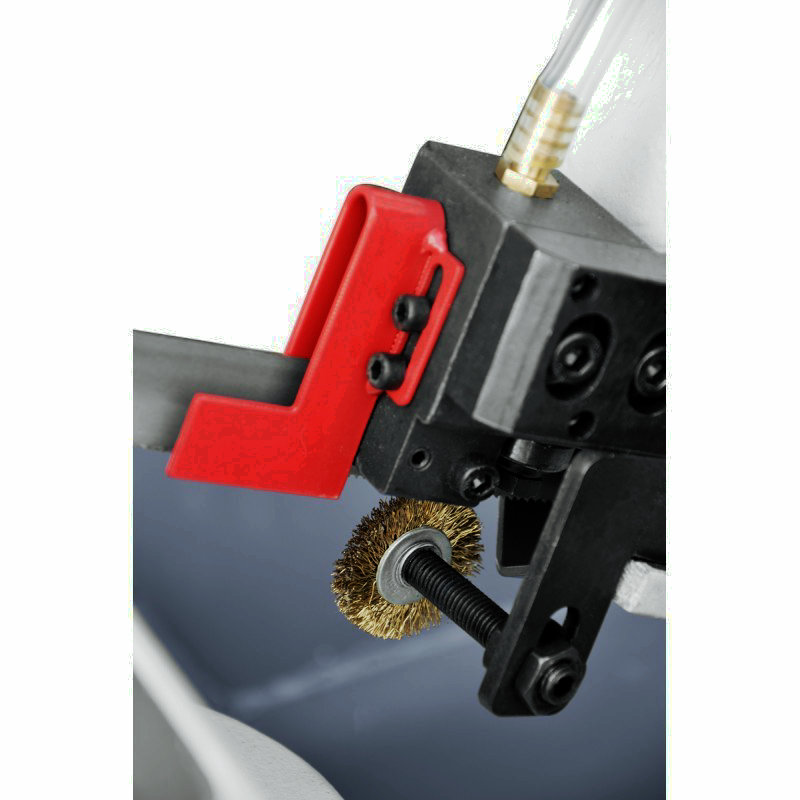

O operador inicia a máquina pressionando o botão Iniciar e define a velocidade de corte. Depois que o ciclo terminar, a máquina para automaticamente e o operador levanta o braço para a posição inicial. O braço de serra da banda é feito de ferro fundido enorme e uniforme e, juntamente com a faixa de corte de 27 mm de largura, permite o corte de alta quantidade de aço estrutural, aço inoxidável e ferramentas. O vício está localizado em uma cama ajustável e equipado com um grampo rápido. Os guias da lâmina estão equipados com um sistema de rolamentos de esferas e carbonetos cimentados, garantindo uma excelente precisão de corte e corte reto. Tem um enorme impacto na guia da banda, sua durabilidade, precisão e qualidade de corte. O carboneto guia reduz drasticamente o desgaste da máquina e da lâmina.
A base é fechada, constituindo um corpo soldado rígido de folhas de aço. Um recipiente separado de líquido de refrigeração com um eletropump está dentro. A forma da parte superior da base constitui um tanque para drenagem de líquido de líquido de inundação e chips produzidos durante o corte. A bancada de ferro fundido é anexada à base, com um braço giratório duplo-face e um painel de controle.

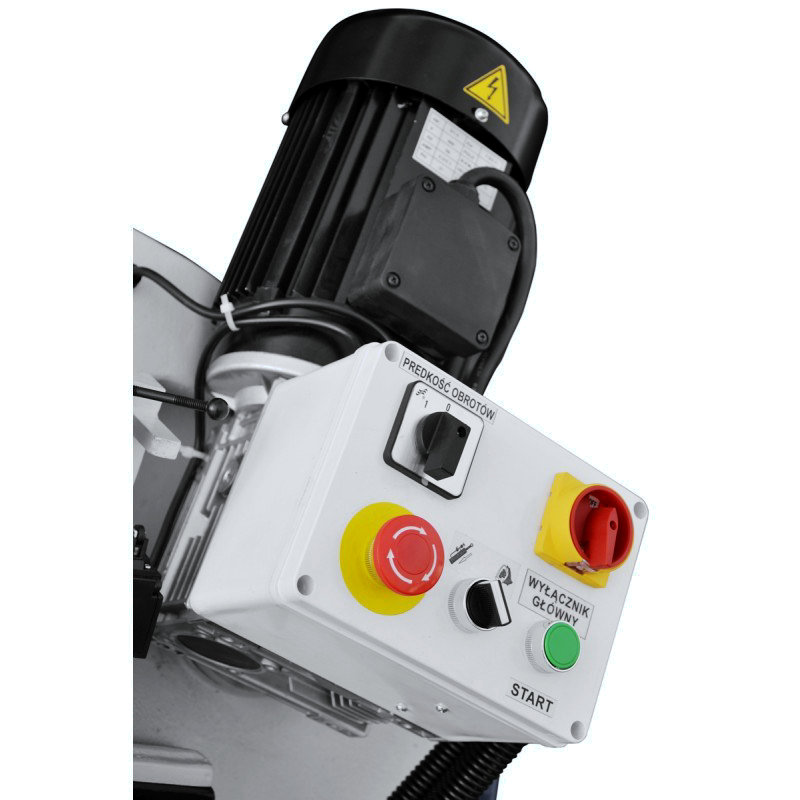

A velocidade de alimentação é controlada pelo painel de controle. Existem 2 velocidades de faixa de corte: 44 e 88 m/min. Na posição do braço de repouso (após o processo de corte), a unidade de banda de corte é desligada automaticamente. A segurança é garantida com os guardas de corte de corte e os micro -respostas que interrompem o motor após a conclusão do ciclo de corte ou depois que qualquer um dos guardas forem abertos; A proteção adicional consiste em desligamento automático da serra da banda, caso a faixa de corte quebre.
Ø Max | 260 mm /corte perpendicular |
H × B máx | 320 × 160 mm /corte perpendicular |
Fonte de energia | 3 -fase, 400V |
Poder total | 2.1 KW |
Controle de abaixamento do braço | Cilindro hidráulico |
Dimensões da banda | 2730 × 27 × 0,9 mm |
Velocidade de corte | Independente 0–50 m/min |
Velocidade da banda | 44/88 m / min |
Altura da base de vice | 920 mm |
Dimensions | 1400 × 880 × 1550 mm |
Peso | 330 kg |
Ângulo |
|
|
|
0º | Ø260 | 320 × 160 | 255 × 255 |
45º R. | Ø210 | 210 × 200 | 210 × 210 |
60º r | Ø135 | 135 × 130 | 130 × 130 |
45º L. | Ø160 | 220 × 130 | 160 × 160 |
