CK6130

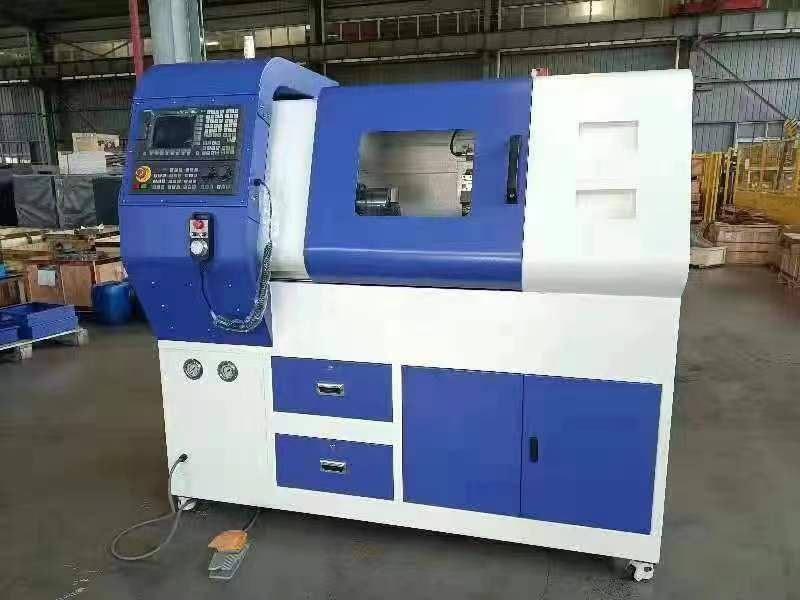

CK6130 (trilho duro do eixo z, trilho do eixo x) novo torno CNC

 principais especificações e parâmetros técnicos

O diâmetro máximo de rotação da peça na cama é de 330 mm

O diâmetro máximo de rotação da peça na placa de arrasto é de 160 mm

A distância entre os dois centros é de 550 mm

Largura da cama 150mm

Tipo final do fuso D1-4

O fuso do fuso diminui o Morse No. 5

Eixo através do diâmetro do orifício 38 mm

X Axis Velocidade de movimento rápido 12000 mm/min

Velocidade rápida do eixo z 15000mm/min/min

Velocidade de alimentação do eixo x 250 mm/min

Velocidade de alimentação do eixo z 500 mm/min/min

X Torque máximo do eixo 1,3 nm

Torque máximo do eixo z 2,0Nm

X Viagem de eixo 160mm

Aquecimento do eixo Z 520mm (4 estações), 490 mm (6 estações)

Precisão do posicionamento ± 0,02 mm

Precisão de posicionamento repetida ± 0,01mm

Número de estações de descanso de ferramentas 4 estações ou 6 estações

O tamanho máximo da barra de ferramentas (largura × altura) é 16 × 16mm

Precisão da rotação da ferramenta 0,005 mm

Tailstock Slove Stroke 95mm (Cone Interior Mohs No. 2) ou 85mm (Cone Interior Mohs No. 3)

Diâmetro externo da manga da estrutura da cauda 30 mm

Cauda de manga da moldura interna encapsor morse interna cone nº 2 ou morse cone interno nº 3

Energia do motor (motor principal + motor do eixo z + motor de eixo x + motor da bomba) 1790W

Peso (líquido/bruto) 520/600kg

Tamanho do pacote (referência) 165 × 85 × 160cm
