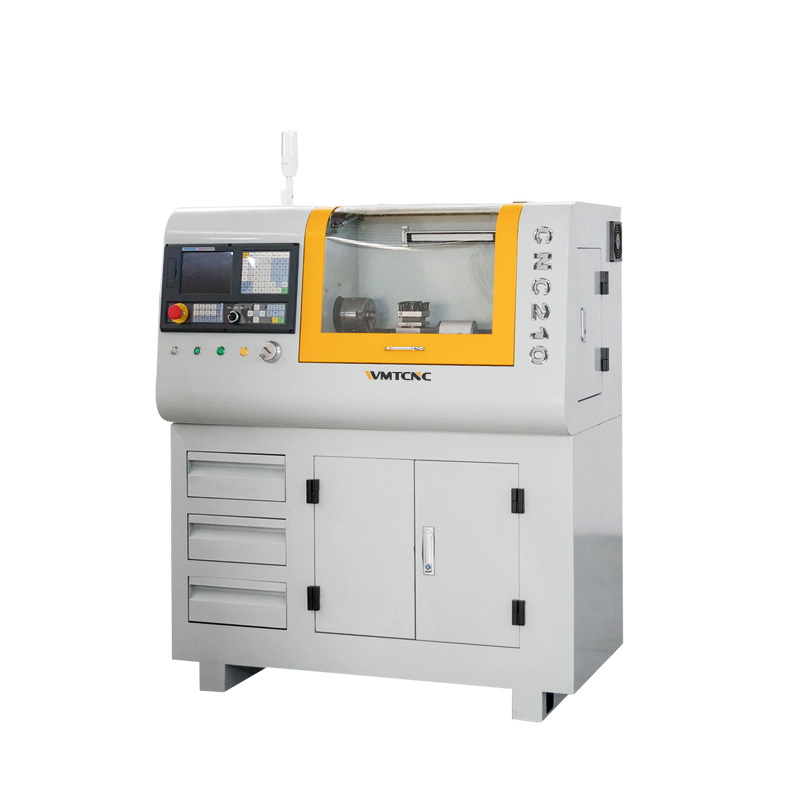

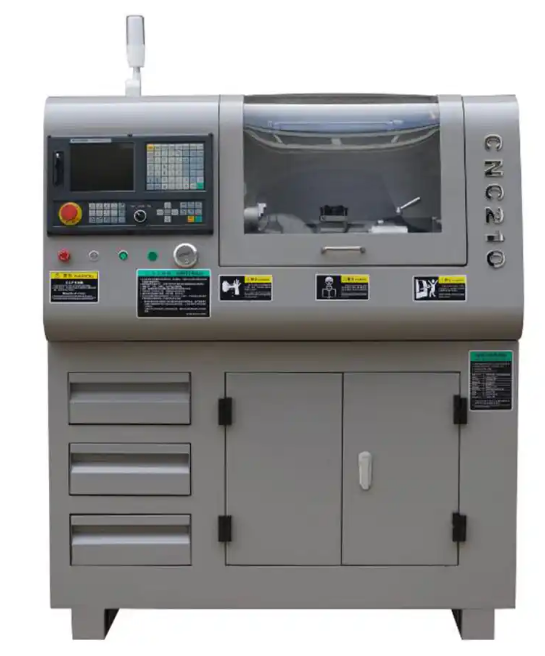

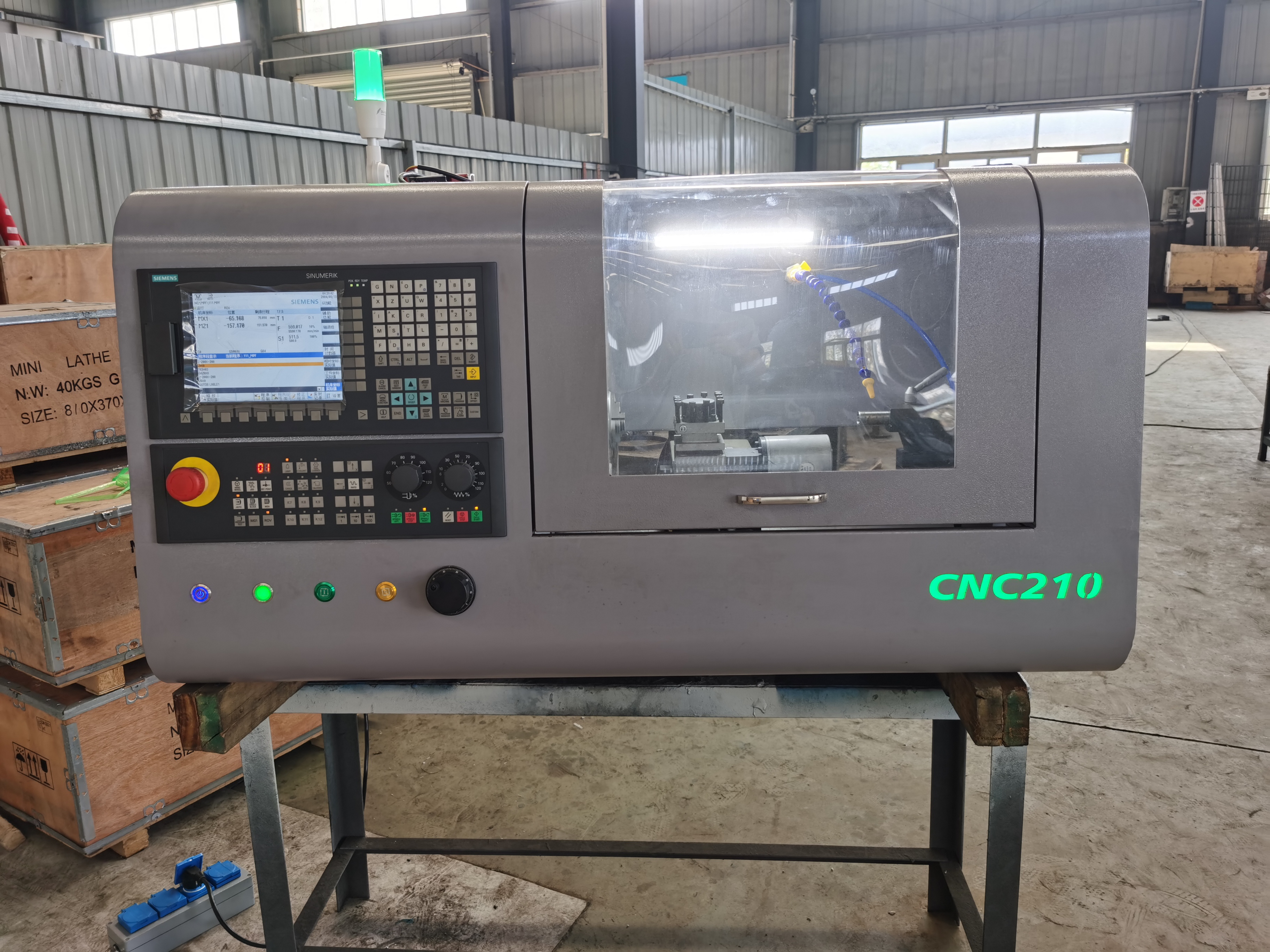

| Especificação | CNC210 |
| Máx. balance sobre a cama | 210mm |
| Distância entre centros | 400mm |
| Furo do eixo dia. | 26mm |
| Conjunto do eixo | Mt4 |
| Velocidade do eixo | 3000rpm |
| Postagem da ferramenta | 4 posições |
| Tamanho da barra de Gangtool | 12mm |
| Viagem do eixo x | 90mm |
| Viagem de eixos z | 300 mm |
| X velocidade de movimento | 2000mm/min |
| Z velocidade de movimento | 2000mm/min |
| Energia do motor do eixo | 1.2kW |
| X Torque do motor | 3n.m |
| Z Torque do motor | 3n.m |
| Min. unidade de configuração | 0,001 mm |
| Tailstock DIA. | 22m |
| Tailstock Tavel | 50mm |
| Tailstock diminua | Mt2 |
| Tamanho da máquina sem suporte | 1170x700x860mm |
| NW | 200kgs |
| 参数 | Especificação | CNC180 | CNC210 |  | |||
| 加工能力 | Capacidade | ||||||
| 床身上最大回转直径 | Máx. balance sobre a cama | 180mm | 210mm | ||||
| 两顶尖距离 | Distância entre centros | 300/350mm | 400mm | ||||
| 床身宽度 | Largura do trilho | 85 mm | 100mm | ||||
| 主轴 | Fuso | ||||||
| 主轴孔径 | Furo do eixo dia. | 20mm | 26mm | ||||
| 主轴锥度 | Conjunto do eixo | Mt3 | MT4/5C (opcional) | ||||
| 主轴转速 | Velocidade do eixo | 50-2250RPM | 3000rpm | ||||
| 刀架形式 (挪到下面了 ， 你删掉) | No. de estações de ferramentas | 4 posições | 4 posições | ||||
| 进给轴 | Eixo | ||||||
| X 轴行程 | Viagem do eixo x | 60mm | 105 mm | ||||
| Z 轴行程 | Viagem do eixo Z. | 250mm | 300 mm | ||||
| X 轴快移速度 | X velocidade rápida | 800 mm/min | 5000mm/min | ||||
| Z 轴快移速度 | Z velocidade rápida | 1200 mm/min | 5000mm/min | ||||
| 电机 | Motor | ||||||
| 主轴电机功率 | Energia do motor do eixo | 400/550kW | 1.2kW | ||||
| 主轴电机类型 | Tipo de motor principal | Motor sem escova | Motor Srevo | ||||
| 操作系统 | Sistema de controlador | Mach 3 | Após 990tdb | ||||
| X 轴电机扭矩 | X Torque do motor | 1.5nm | 1.9nm | ||||
| Z 轴电机扭矩 | Z Torque do motor | 2n.m | 1.9nm | ||||
| 最小设定单位 | Min. unidade de configuração | 0,001 mm | 0,001 mm | ||||
| 刀架形式 | Torre | ||||||
| 刀架形式 | Tipo | Tipo manual | Tipo elétrico | ||||
| 刀位数 | No. de estações de ferramentas | 4 posição | 4 posição | ||||
| 刀具最大截面 | Máx. Seção da ferramenta | 8x8mm | 10x10mm | ||||
| 尾座 | Tailstock | ||||||
| 尾座套筒直径 | Tailstock DIA. | 20mm | 22mm | ||||
| 尾座套筒行程 | Tailstock Tavel | 50mm | 50mm | ||||
| 尾架套筒锥度 | Tailstock diminua | Mt2 | Mt2 | ||||
| 机床规格 | Dimensões da máquina | ||||||
| 包装尺寸 （不含床脚) | Tamanho da embalagem (sem suporte) | 900x400x1250mm | 1170x700x860mm | ||||
| 外形尺寸 | Tamanho geral | 900x400x700mm | 1300x800x1500mm | ||||
| 净重 （不含床脚) | NW (sem suporte) | 150 kg | 200 kg | ||||
| 净重 | NW | 130 kg | 230 kg | ||||
| |||||||

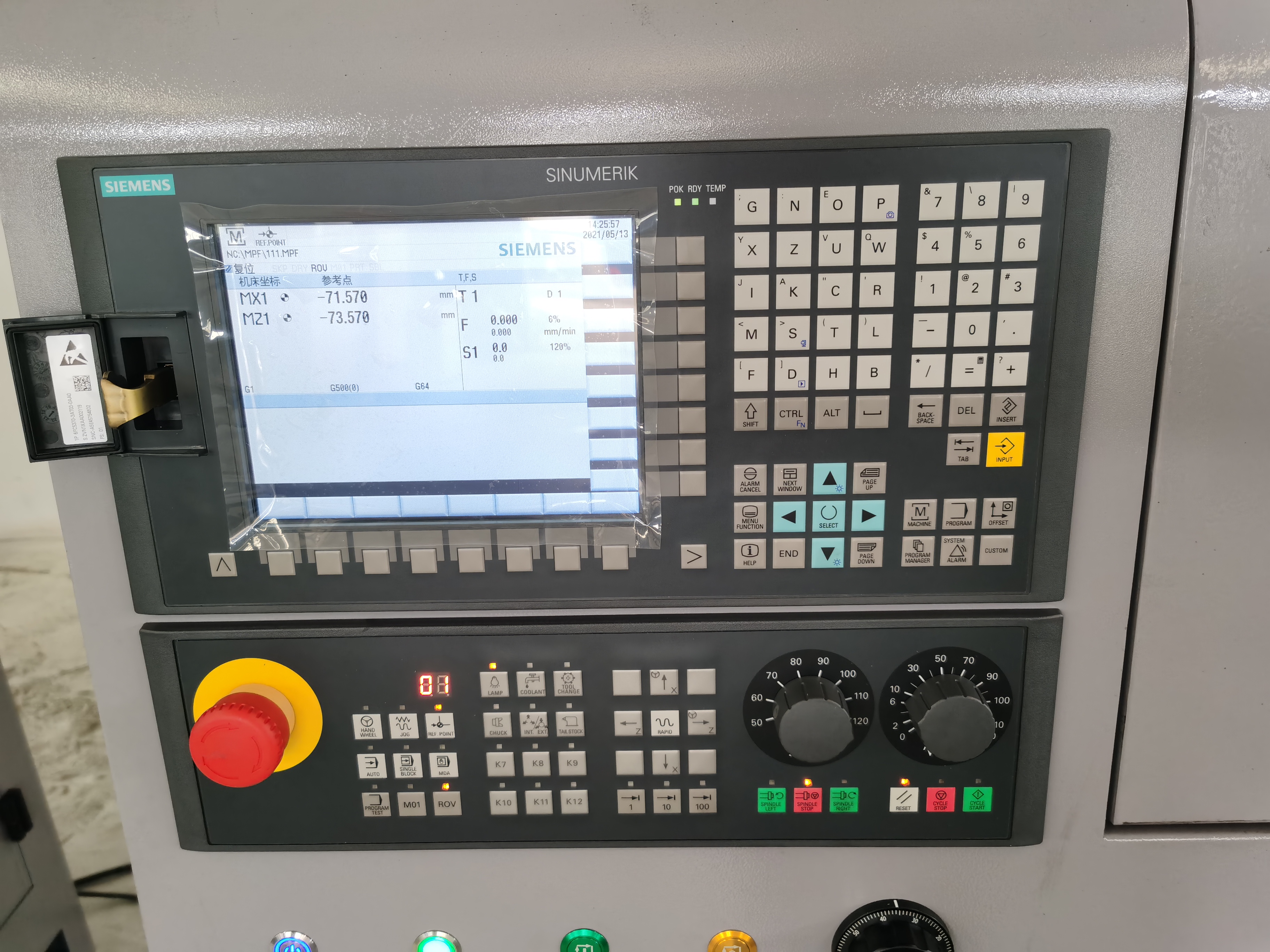

随机附件 1. 三爪卡盘 2. 四工位电动刀架 （仅限 CNC210） 3. 手动润滑系统 4. 冷却系统 5. 工作灯 6. 工具及工具箱 Acessórios padrão: 1. Manual 3-JAW Chuck 2.4 Posicione o post elétrico da ferramenta (para CNC210) 3. Sistema de lubrificação manual 4. Sistema de resfriamento 5. Lâmpada de trabalho 6. caixa de ferramentas com ferramentas 特殊附件 1. 床脚 2.GSK980TDC 系统 3. 西门子 808D 系统 4.5C 气动弹簧夹头 Acessórios opcionais: 1. MACHINE STAND 2.GSK980TDC System 3.SIEMENS 808D SISTEMA 4. Cumlet de 5c da primavera pneumática | |||||||

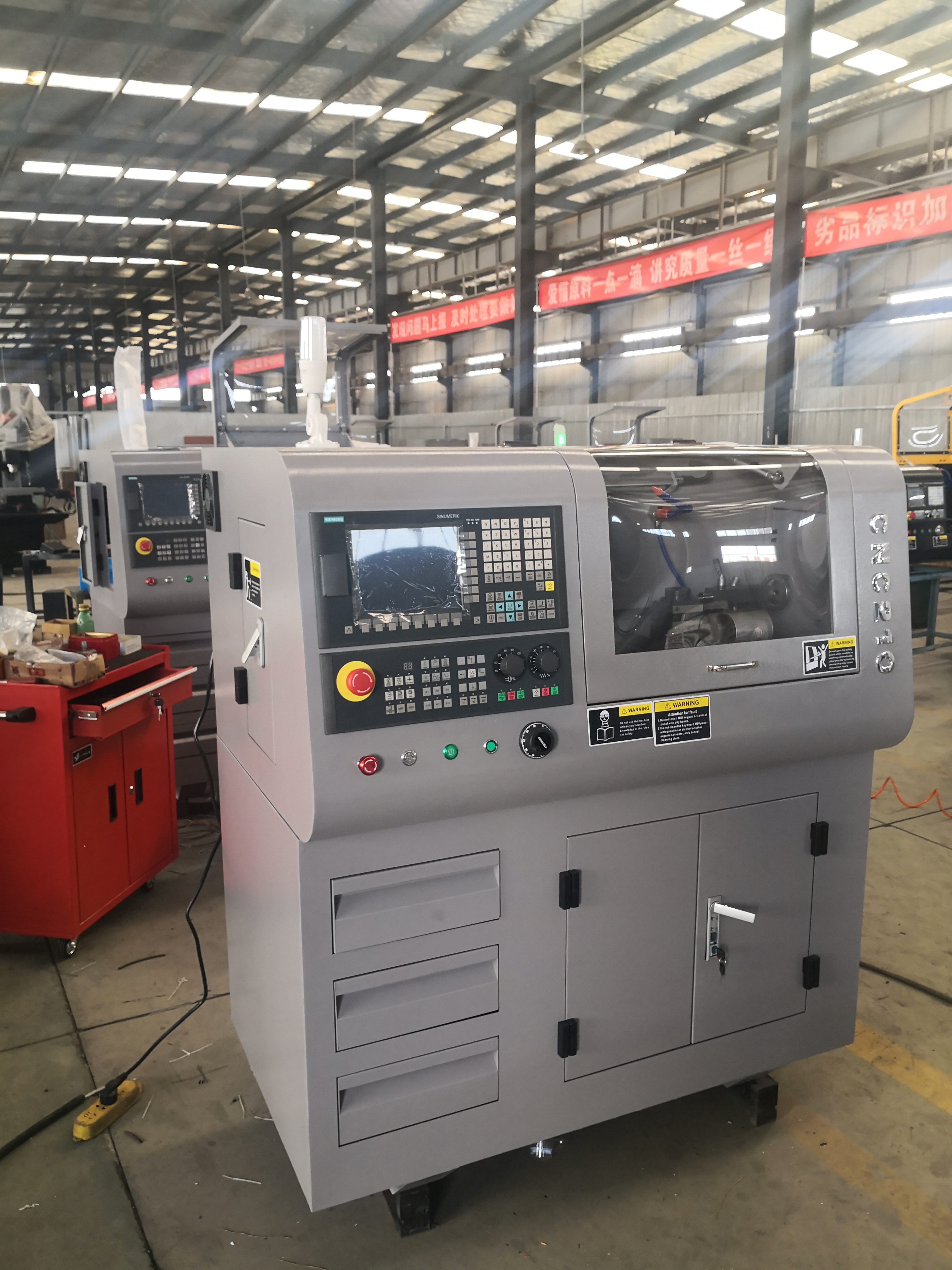

Recursos da máquina CNC210: 1. X/Z Motor de alimentação e motor principal: Motor servo. 2. Máquina está com gaveta. 3. Ruído inferior e alta precisão. 4. Adequado para treinamento educacional e usinagem de mofo. 5. Tamanho pequeno e preço barato. CNC210 性能特点: 1.x/z 进给电机和主电机: 伺服电机 2. 抽屉式床脚 3. 体积小、价格低 4. 噪音低、精度高 5. 适用于教学培训和模具加工 | |||||||
