Giro di.1250mm-1600mm (10t) Diâmetro de grande diâmetro para serviço pesado, torno horizontal convencional
| Quantidade: | |
|---|---|
Descrição da máquina manual de 10T de serviço pesado comum
Esta série de máquinas -ferramentas é usada principalmente para realizar todos os tipos de trabalho de girar, pode girar todos os tipos de partes da extremidade, cilíndrica, furo e rosca métrica, encadeamento de polegadas, rosca de módulo, rosca de diâmetro. Pode ser usado na torre para cortar o cone apenas, mas também pode ser usado na faca com a alimentação vertical com o motor de diminuição. Além disso, também pode suportar os processos de perfuração, nidificação, chato e outros. A potência da máquina, rigidez e pode usar ferramentas de corte de carboneto para corte de roscas, para processar uma variedade de metais ferrosos e metais não ferrosos.

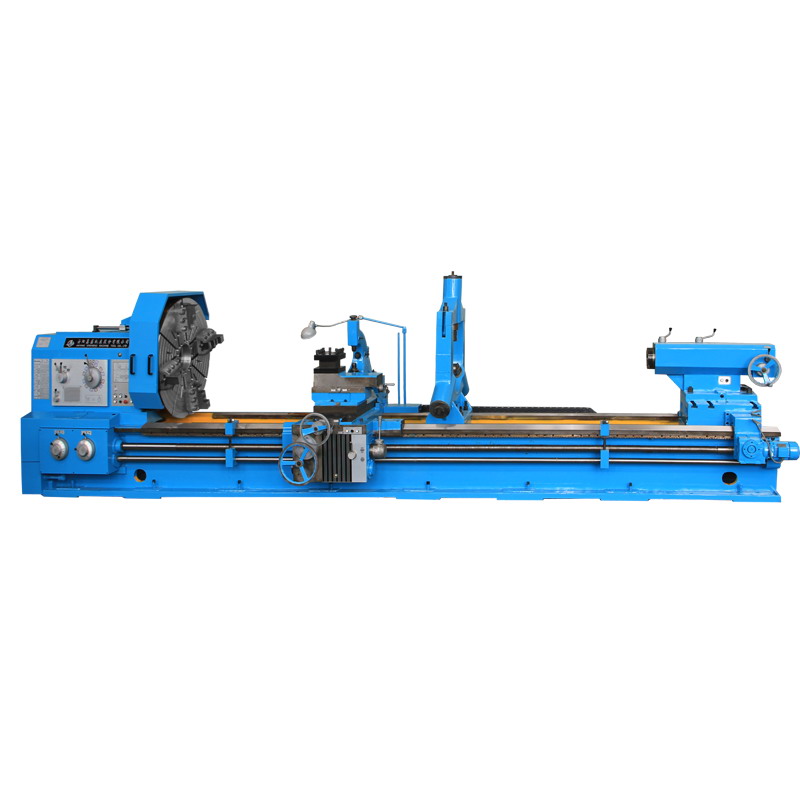

CW61125 / 10T é um produto do tipo base com um diâmetro máximo de giro de 1250 mm.
CW61140 / 10T é o tipo de base que elevam produtos, o diâmetro máximo do leito é de 1400 mm.
CW61160 / 10T é um tamanho alto, o diâmetro máximo do diâmetro do leito de 1600 mm。
| ITEM | UNIT | CW61125 | CW61140 | CW61160 |
| Capacidades | ||||
| Balance sobre a cama | mm | 1250 | 1400 | 1600 |
| Balançar sobre o carro | mm | 865 | 1010 | 1210 |
| Max.Length of Workwep | mm | 3000 4000 5000 6000 8000 10000 12000 | ||
| Máximo de comprimento | mm | 2800 3800 4800 5800 7800 9800 11800 | ||
| Pan do guia | mm | 970 | ||
| Força máxima | N | 45000 | ||
| Max.weight of Workwep | kg | 10000 | ||
| FUSO | ||||
| Diâmetro do orifício do eixo | mm | 130 | ||
| Orifício diminuto do eixo | Metric140 | |||
| Gama de velocidades do eixo | r/min | Avanço: 3,15 ~ 315 ； Reverso: 3,5 ~ 291 | ||
| Não. De velocidades do eixo | Avanço: 21 ； Reverso: 12 | |||
| ALIMENTAR | ||||
| Longitudinal e cruzado | 56 | |||
| Amplitude de movimento de alimentação | mm | Longitudinal: 0,1 ~ 12 ； Cross ： 0,05 ~ 6 ； Siide superior: 0,025 ~ 3 | ||
| Não. E alcance do fio métrico | 44 ； 1 ~ 120 | |||
| Não. E alcance de fios de polegada | 31; 28 ~ 1/4 | |||
| Não. E alcance do tópico do módulo | 45; 0,5 ~ 60 | |||
| Não. E alcance de dia. fio | 38; 1/2 ~ 56dp | |||
| TORRE | ||||
| Max.travel de slide cruzado | mm | 650 | ||
| Max.travel de slide superior | mm | 300 | ||
| Seção da haste de ferramenta | mm | 45 （260x260） | ||
| Faixa de giro da ferramenta | ° | ± 90 ° | ||
| Postagem rápida de ferramenta | mm/min | Longitudinal: 3740 ； Cross: 1870 ； Slide superior: 935 | ||
| Max.Travel of Tool Post | mm | 2900 3900 4900 5900 7900 9900 11900 | ||
| Tailstock | ||||
| Dia. de Tailstock | mm | 220 | ||
| Viagem da pena de cauda | mm | 300 | ||
| Orifício diminuto da peixe | Morse 6 | |||
| OUTROS | ||||
| Principal principal | KW | 22 | ||
| Comprimento | mm | 6020 7020 8020 9020 11020 13020 15020 | ||
| Largura | mm | 1995 | ||
| Altura | mm | 2175 2325 2525 | ||
