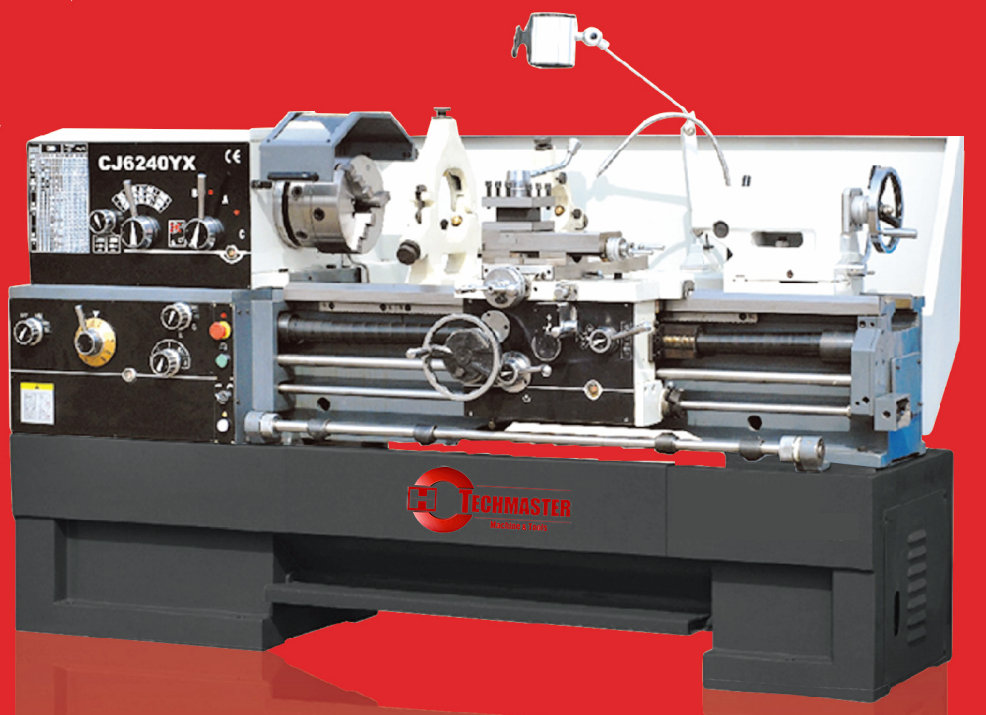

CJ6236YX-CJ6240YZ-CJ6246YX-CJ6250YX-CJ6256YX
TECHMASTER
| Quantidade: | |
|---|---|
Recurso do torno de metal CJ-yx Dro
Adotando estrutura inteira, a superfície do guia endurecida por superfreqüências
Toda a construção de ferro fundido fornece base sólida para absorção e rigidez de vibração
Seja bom em rigidez e precisão
Bedways de terra endurecida e de precisão para precisão duradoura
O que oferecemos é um tipo de confiança.
Especificação de produtos de torno de metal 2 eixos DRO
Modelo no. | CJ6236YX | CJ6240YX | CJ6246YX | CJ6250YX | CJ6256YX |
Balance sobre a cama | Φ360mm (14 '') | Φ400mm (16 '') | Φ460mm (18 '') | Φ500mm (20 '') | Φ560mm (22 '') |
Balançar sobre o carro | Φ220mm (8 '') | Φ250mm (10 '') | Φ330mm (12 '') | Φ340mm (13 '') | Φ390mm (15 '') |
Máx. Balançar em lacuna | Φ600mm (24 '') | Φ660mm (26 '') | Φ700mm (28 '') | Φ740mm (29 '') | Φ780mm (31 '') |
Máx. Comprimento da peça de trabalho | 1000/1500/2000mm | ||||
Comprimento eficaz do espaço | 200 mm | ||||
Largura da cama | 335mm | ||||
Furo do fuso | Φ80mm (d8) | ||||
Limbo de fuso do furo | MT No.7 | ||||
Velocidade do número do eixo | 12 etapas | ||||
Faixa de velocidade do eixo | 42-1800RPM | ||||
Threads campos métricos | 0,5-20mm/24 | ||||
Trepes arremessos imperiais | 72-1 5/8 TPI/6 | ||||
Encursos diametrais da linha | 96-3 1/4 dp/45 | ||||
Threads módulos Pitches | 0,25-10mm/20 | ||||
Gama de feeds longitudinais | 0,004-2,46mm | ||||
Gama de feeds cruzados | 0,02mm-1,23mm | ||||
Diâmetro externo da pena de cauda | Φ75mm | ||||
Máx. Travessia da pena de cauda | 130 | ||||
Quill diminuto | NÃO. 5 (Morse) | ||||
Máx. Viagem de descanso composto | 100mm | ||||
Máx. Viagem de slide cruzado | 280mm | ||||
Máx. Tamanho da haste da ferramenta (WXH) | 25x25mm | ||||
Potência do motor principal | 5.5kW | ||||
Sobre todo o tamanho (lxwxh) | (2510/2990/3490) x1150x1800mm | ||||
Peso líquido: | 2355/2510 2485/2630 2635/2835/3055 2800/3000/3205kg | ||||
