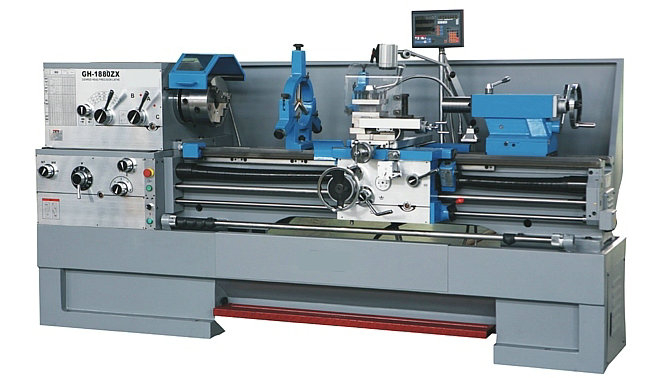

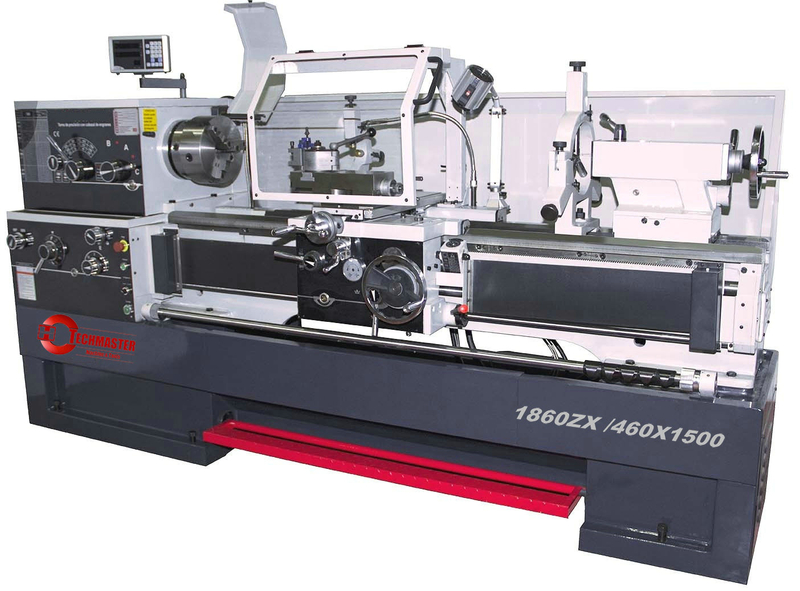

Big Bore Gap Bed Lathe C6236ZX-C6240ZX-C6246ZX

Aplicações de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX Turnando torno

GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX Speed ​​Manual de precisão Máquina de torno de torno é ideal para usinagem de superfícies internas, externas e cilíndricas, bem como outras superfícies rotativas. É adequado para cortar vários fios métricos, Whitworth; E também estão disponíveis giro convencional, voltado, perfuração, inclinação e broche.



Recursos de GH1440ZX GH1460ZX GH1640ZX GH1660ZX GH1840ZX GH1860ZX GH1880ZX Turnando torno

1. Só de leito integrado de ferro fundido e de ferro fundido e solo. A superfície do torno de torno de torno é a frequência supersônica endurecida e o solo de precisão;

2. Engrenagens endurecidas e moídas no cabeçote e na caixa de engrenagens. O design da unidade principal do torno de torno é otimizado e as engrenagens no cabeçote são de precisão. A caixa de engrenagem permite cortar uma série de roscas sem alterar as engrenagens. Engrenagem principal, alimentação e avental permanentemente lubrificada;

3. O ruído do torno do torno de precisão de velocidade é baixo e seu som é agradável de ouvir;

4. O tamanho do furo do torno de torno de torno é de φ80mm.O sistema do eixo é alto em rigidez e precisão;

5. Não há vibração ao girar com uma profundidade de corte pesada de 10 mm;

6. Não há necessidade de trocar engrenagens. O torno de corte pesado pode girar cerca de 200 tipos de fios métricos, Whitworth, módulo e DP, incluindo fios especiais de Whitworth, como 7-1/2, 9-1/2,10-1/2, 11, 11-1/2, 13, 13-1/2,19,27t.pi. E fios de tubo;

7. Um dispositivo de parada automática é usado no Manual de Precisão ZX, girando torno para realizar parada automática para a usinagem de uma certa peça de trabalho, que é segura e confiável; Guia de transporte Turcite-B revestido. Lubrificação central para carruagem;

8. Um pedal ou dispositivo de frenagem eletromagnética interrompe a máquina de torno de forma rápida e eficaz;

9. Controle do JOG do fuso, operação da mão direita e esquerda; Guias ajustáveis ​​sem jogo via V-ledges;

10. Ajuste transversal do estoque para cortes de cone. Manga e roda manual com escala de precisão ajustável;



C6236ZX, C6240ZX, C6246ZX Manual de precisão de precisão de velocidade pode ser selecionado para usuário disponível:

Rque -el de chumbo métrico, parafuso de chumbo Whitworth, caixas de placa de deslizamento da roda esquerda ou direita, todos os tipos de tensão e frequência do motor principal;

Modelo		C6236ZX		C6240ZX		C6246ZX
		GH1460ZX	GH1440ZX	GH1660ZX	GH1640ZX	GH1880ZX	GH1860ZX		GH1840ZX
Máx. comprimento da peça de trabalho		1500mm (60 '')	1000mm (40 '')	1500mm (60 '')	1000mm (40 '')	2000mm (80 ')	1500mm (60 '')		1000mm (40 '')
Máx. balanço	Sobre a cama	Φ360mm (14 ')		Φ410mm (16 ')		Φ460mm (18 ')
	Sobre o carro	Φ200mm (7-2/3 ')		Φ250mm (10 ')		Φ290mm (10-4/5 ')
	Em gap	Φ600mm (23-5/8 ')		Φ660mm (26 ')		Φ700mm (27-1/2 ')
Comprimento eficaz do espaço		200 mm (8 ')
Largura da cama		336mm (13 '')
Capacidade de descanso constante		12mm ~ 178mm (0,47 '' ~ 7 '')
Capacidade de seguir o resto		15mm ~ 90mm (0,59 '' ~ 3,54 '')
Fuso	Furo do fuso	Φ80mm (3- 1/ 8 ')
	Afunilamento do furo	MT-7 (MT-5)
	Porta do eixo: Camlock	D1-6
	Número de velocidade	12 etapas
	Alcance de velocidade	42-1800RPM		42-1800RPM ou 25-1800RPM
Corte de thread		Faixa métrica/não		Whitworth Range	Intervalo dp/não	Faixa de módulo/não
		0,5 ~ 20mm /24		72 ~ 1 5/ 8TPI / 61	96 ~ 3 1/ 4dp / 45	0,25 ~ 10mp /20
Gama de feeds	Longitudinal	0,04 ~ 2,46 mm/r (0,0015 '~ 0,0913 '/r)
	Cruzar	0,02 ~ 1,23 mm/r (0,0005 '~ 0,0365 '/r)
Manga de cauda	Diâmetro externo	Φ75mm (3 ')
	Afunilamento do furo	MT-4		MT-4		MT-5
	Máx. atravessar	130mm (5 ')
Viagem máxima de descanso composto		100mm (4 ')
Viagem máxima de slide cruzado		280mm (11 ')
Tamanho máximo da ferramenta (w x h)		25x25mm (1''x1 '')
Potência do motor principal (velocidades duplas)		5,5kW / 7,5hp
Dimensões gerais (L X W X H)		2810/2310x1000x1255mm (111 ''/91''X39''x49 '')		3300/2810/2310x1000x1275mm (130 '' '/111' '/91''x39''x50' ')		3320/2810/2310x1100x1295mm (131 ''/111 ''/91''x4''x51 '')
Peso líquido (kg)		2550 kg	2250 kg	2600kg	2300kg	2900kg		2650kg	2350kg
Entrada de energia principal (230V)		8800W/S 6-40%
Saída de potência principal (230V)		5600W/S.1 100

Acessórios padrão de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX Manual de precisão Turnindo torno

1. 3-JAW φ250mm (10 ') Chuck;         2. 4-JAW φ300mm (12 ') Chuck;

3. Descansa constante: 20-180mm;                      4. Siga o descanso: 12-90mm;

5. Placa da face;                                                              6. Sistema de refrigerante;

7. Luz de trabalho;                                                             8. Caixa de ferramentas;



Acessórios opcionais de GH1440ZX, GH1460ZX, GH1640ZX, GH1660ZX, GH1840ZX, GH1860ZX, GH1880ZX Manual de precisão Turnual

1. A fixação de torneamento do cone;                     2. Guarda do parafuso de chumbo, guarda de Chuck;

3. Postagem de ferramenta de mudança rápida;                            4 Dro de 2 eixos ou 3 eixos;
