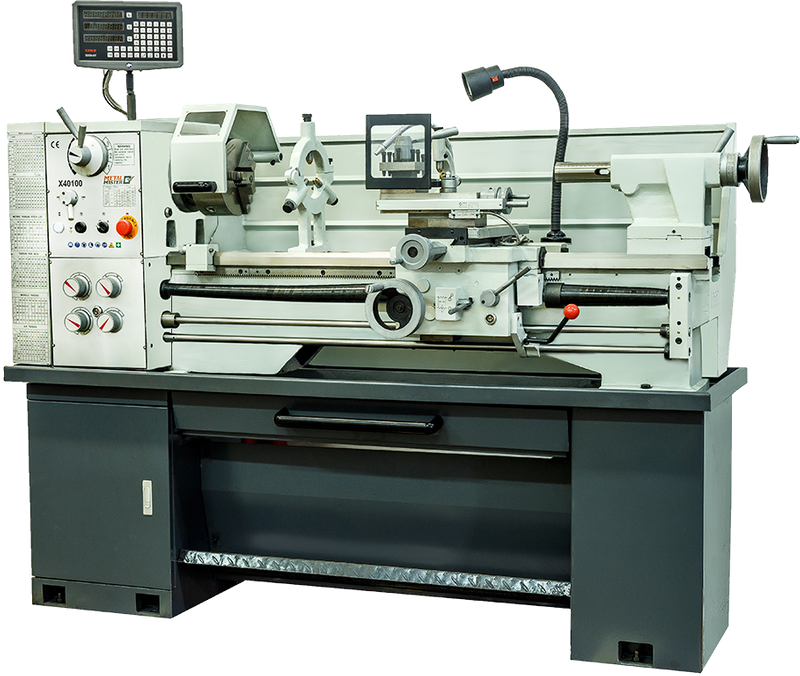

| Modelo | CQ6240 × 1000 |
| Balance sobre a cama | Φ400mm (15 3/4 ') |
| Swing Over Cross Slide | Φ250mm (10 ') |
| Balanço em gap (d × w) | 520mm × 100mm |
| Altura do centro | 200mm (7 7/8 ') |
| Distância entre centros | 1015mm |
| Largura da cama | 218mm (8 9/16 ') |
| Máx. seção da ferramenta de corte | 20mm × 20mm |
| Viagem total de slide cruzado | 230mm |
| Viagem total do slide superior | 120mm |
| Furo do fuso | Φ52mm (2 3/64 ') |
| Nariz do fuso | D5 |
| Eixo Morse diminua no nariz, na manga | MT#6/MT#4 |
| Número de velocidade do eixo | 2 × 9 (18) |
| As velocidades do fuso variam | 65-1800 rpm |
| Diâmetro do parafuso de chumbo e thread | 24 mm × 4 tpi ou pitch 6mm |
| Pitches imperiais | 4-60 TPI |
| Pitches métricas de threads | 0,4-7mm |
| Feeds longitudinais (imperial/métrica) | 0,0021 '-0,0508 '/0,0527mm-1.2912mm |
| Feeds cruzados (imperial/métrica) | 0,00043 '-0,0109 '/0,011mm-0.276mm |
| Viagem total da pena de cauda | 110mm |
| Tails Stock Quill | Φ52mm (2 1/64 ') |
| Persoleto cônico | MT#4 |
| Motor de acionamento do fuso | 2.0HP |
| Motor da bomba de líquido de arrefecimento | 4/75hp (40W) |
| Dimensão da máquina | 1830mm × 770mm × 1300mm |
| Dimensão da embalagem | 1940mm × 890mm × 1045mm |
| NW | Pacote geral 760kg |
| Gw | Pacote geral 840kg |
