Bore do fuso de 130 mm, grande diâmetro de giro e larguras centrais grandes estabilidade e alta precisão para operações de desbaste e acabamento
O motor de 22 kW garante alta
indução de potência de corte de guias endurecidas e de solo,
grandes guias do eixo,
corpo de ferro fundido com leito com nervuras reduz as vibrações para um
controle mínimo de joystick para alimentos para X e Z é montado diretamente para suportar
o motor de alimentação rápida separada para alimentos para a cabeça da cabeça e z de orientação
zerosa da coragem da coragem da conclusão da cabeça do abrigo
para a denúncia do abrasto de abreção de contas de abrigo de abrigo de abeto de aventil

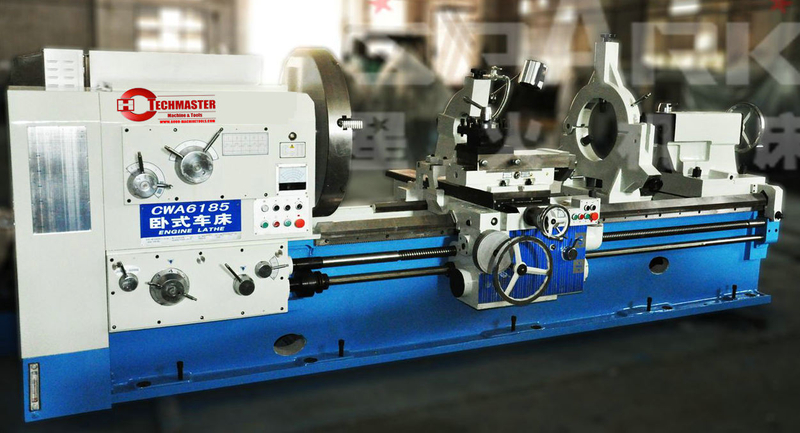

| Torno universal de serviço pesado | CWA61100 | CWA61125 | CWA61160 | CWA61200 |
| Área de trabalho | | | | |
| comprimento da peça de trabalho (máx.) | 1500 mm3000 mm 5000 mm8000 mm | 1500 mm3000 mm 5000 mm8000 mm | 3000 mm5000 mm 8000 mm | 2000 mm3000 mm 5000 mm8000 mm |
| Diâmetro virando sobre a cama (máx.) | 1000 mm | 1250 mm | 1600 mm | 2000 mm |
| girando diâmetro sobre suporte (máx.) | 650 mm | 900 mm | 1280 mm | 1600 mm |
| Viagem X-eixo | 510 mm | 630 mm | 820 mm | 1020 mm |
| Eixo Z de viagem | 1300 mm2800 mm 4800 mm7800 mm | 1300 mm2800 mm 4800 mm7800 mm | 2800 MM4800 mm 7800 mm | 1800 mm2800 mm 4800 mm7800 mm |
| Viagem Z1-eixo | 300 mm | 300 mm | 200 mm | 200 mm |
| Peso da peça de trabalho (máx.) | 6000 kg | 6000 kg | 6000 kg | 10000 kg |
| largura da cama | 755 mm | 755 mm | 970 mm | 1100 mm |
| gama de swing de slide superior | ± 180 ° | ± 180 ° | ± 180 ° | ± 180 ° |
| Headstock | | | | |
| Velocidade do fuso (à direita) | (21) 3,15 - 315 rpm | (21) 3,15 - 315 rpm | (21) 2,5 - 250 rpm | (21) 2 - 200 RPM |
| Velocidade do fuso (à esquerda) | (12) 3,15 - 400 rpm | (12) 3,15 - 400 rpm | (12) 3,15 - 250 rpm | (12) 2,5 - 200 rpm |
| furo do fuso | 130 mm | 130 mm | 130 mm | 130 mm |
| Montagem do fuso | ISO A2-15 | ISO A2-15 | ISO A2-15 | ISO A2-15 |
| alimentar | | | | |
| alimentar o eixo x | 0,064 - 12 mm/r | 0,064 - 12 mm/r | 0,064 - 12 mm/r | 0,064 - 12 mm/r |
| alimentar o eixo z | 0,032 - 6 mm/r | 0,032 - 6 mm/r | 0,032 - 6 mm/r | 0,032 - 6 mm/r |
| alimentar o eixo z1 | 0,016 - 3 mm/r | 0,016 - 3 mm/r | 0,016 - 3 mm/r | 0,016 - 3 mm/r |
| Eixo X Rapid Feed | 1870 mm/min | 1870 mm/min | 1870 mm/min | 1870 mm/min |
| Eixo Z Rapid Feed | 3740 mm/min | 3740 mm/min | 3740 mm/min | 3740 mm/min |
| tocando | | | | |
| tocando, métrica | (45) 1-120 mm | (45) 1-120 mm | (45) 1-120 | (45) 1-120 mm |
| tocando, diamétrico | (42) 30-1/4 dp | (42) 30 - 1/4 dp | (42) 30 - 1/4 dp | (42) 30 - 1/4 dp |
| tocando, módulo | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm | (46) 0,5 - 60 mm |
| tocando, Whitworth | (48) 0,5-60 GPZ | (48) 0,5 - 60 GPZ | (48) 0,5 - 60 GPZ | (48) 0,5 - 60 GPZ |
| Tailstock | | | | |
| Diâmetro da pena de cauda | 160 mm | 160 mm | 160 mm | 160 mm |
| Tailstock Quill diminuto | METRISCH 80 | METRISCH 80 | METRISCH 80 | METRISCH 80 |
| Tailstock Quill Stroke | 300 mm | 300 mm | 300 mm | 300 mm |
| Ajuste de travessia de Tailstock | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' | ± 2,5 mm / ± 0,1 ' |
| Capacidade de condução | | | | |
| unidade principal de classificação do motor | 22 KW | 22 KW | 22 KW | 22 KW |
| tensão de fornecimento | conforme necessário | 400 V | 400 V | 400 V |
| medidas e pesos | | | | |
| Dimensões gerais | 4600x1850x1790 mm 6100x1810x1790 mm 8100x1810x1790 mm 11100x1810x1790 mm | 4600x1810x1790 mm 6100x1880x1920 mm 8100x1880x1920 mm 11100x1880x1920 mm | 6040x2060x2230 mm8 040x2060x2230 mm 11040x2060x2230 mm | 5200x2200x2400 mm 6100x2200x2400 mm 8100x2200x2400 mm 12920x2380x2510 mm |
| peso | 9350 KG10850 KG 12650 KG16100 kg | 9750 KG11550 KG 13300 KG16800 KG | 12900 KG16200 kg 21020 kg | 13000 KG18500 KG 23200 KG30080 KG |
