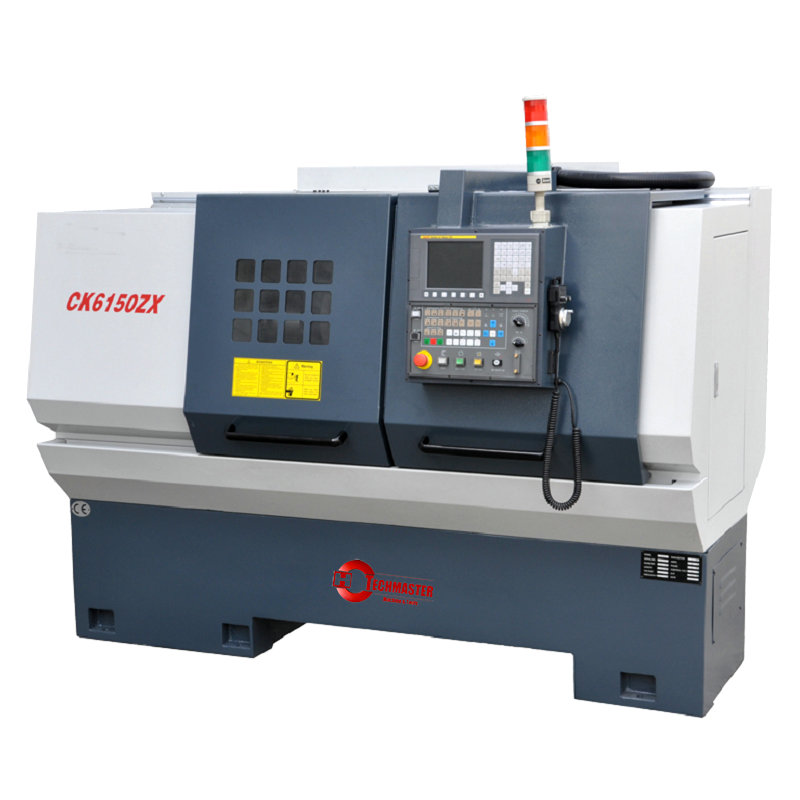

Máquina de torno CNC Modelo: CK6140ZX - CK6150ZX
| Quantidade: | |
|---|---|
Recursos do produto:
Os feeds longitudinais e cruzados são efetuados pelos parafusos de chumbo. Impulsionado por servo motores.
As ferramentas verticais ou horizontais de 4 estação ou 6 estação ou ferramentas de gangues podem ser selecionadas. A postagem está localizada em engrenagens de contritos de precisão, com uma alta precisão de posicionamento repetida.
Chuck e Tailstock são fornecidos com tipo hidráulico ou manual.
A superfície das vias de cama é a frequência supersônica endurecida e o solo de precisão com uma longa vida útil de serviço.
O tamanho do furo do eixo é Ø 80mm. O sistema do eixo é alto na rigidez e precisão.
ESPECIFICAÇÕES:
UNID | CK6140ZX | CK6146ZX | CK6150ZX |
Sobre a cama | Ø400mm | Ø460mm | Ø500mm |
Sobre o carro | Ø210/Ø165mm (ferramentas de gangues) | Ø240/Ø205mm (ferramentas de gangues) | Ø280/Ø245mm (ferramentas de gangue) |
Comprimento máximo de giro | 750/1000/1500mm | ||
Máx. comprimento de girar | 600/850/1350 mm | ||
Nariz do fuso | D8 | ||
Furo do fuso | Ø80mm | ||
Diâmetro do buraco do cone e cone do fuso do fuso | Mt.no7 | ||
Etapas da velocidade do eixo (manual) | Variável | ||
Alcance de velocidade do eixo | 100 ~ 2000r/min | ||
Rapid Feed for Axis Z | 10m/min | ||
Rapid Feed for Axis X | 8 m/min | ||
Máx. viagem de eixo z | 710/960/1460 mm | ||
Máx. Viagem do eixo x | 250/330mm (ferramentas de gangue) | ||
Min. entrada | 0,001 mm | ||
Estações de postagem de ferramentas | 4 vias ou 6 vias ou ferramentas de gangue | ||
Seção transversal da ferramenta | 25 × 25 mm | ||
Diâmetro externo | Ø75mm | ||
Afunilamento do furo | Mt.No.4 | Mt.no.5 | |
Máx. Atravessar | 130mm | ||
Potência do motor principal | 5,5kW (7,5kW extra) | ||
Poder da bomba de resfriamento | 75W | ||
Dimensões gerais (L × W × H) | 2060/2310/2790 × 1180 × 1500mm | ||
Peso líquido | 2100.2250.2800kg | ||
