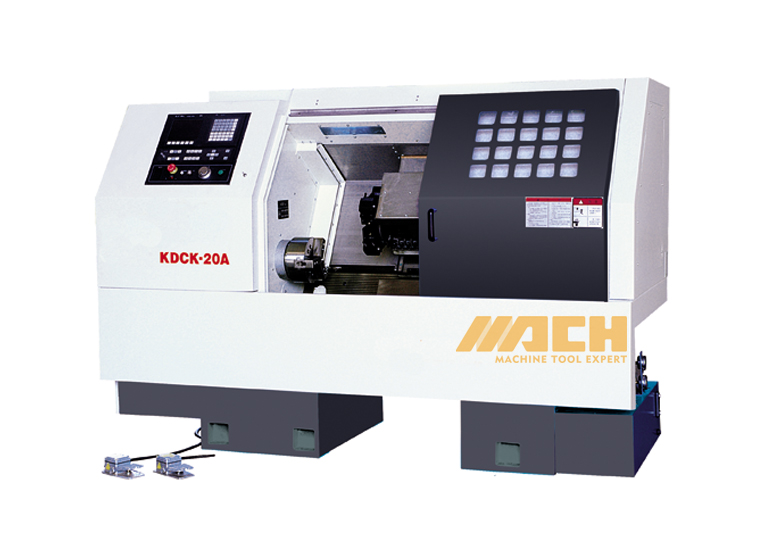

Máquina de torno CNC Modelo: KDCK-20A/KDCK-20B
| Quantidade: | |
|---|---|
2. Diâmetro do furo do furo: 63 mm
3. Max. Vire comprimento: 350 mm
| ITEM | KDCK-20A | KDCK-20B |
| Máx. balance sobre a cama | 410 mm | 410 mm |
| Máx. cortando di. Para partes do disco | 360 mm | 360 mm |
| Máx. cortando di. para peças do eixo | 200 mm | 200 mm |
| Máx. Travel Cross (x) | 180 mm | 180 mm |
| Máx. Ravel longitudinal (Z) | 420 mm | 420 mm |
| Furo do fuso | 63 mm | 56 mm |
| Nariz do fuso | A2-5 | A2-5 |
| Chuck DIA. | 8 ″ | 6 ″ |
| Velocidade do eixo | 3000 r/min （Ambos Chuck: 200) | 6000 r/min |
| 4000 r/min （Ambos Chuck: 160) | ||
| Rapid Feed para X eixo | 9 m/min | 9 m/min |
| Feed rápido para o eixo z | 15 m/min | 15 m/min |
| Número de postagem de ferramentas | 8 | 8 |
| Diâmetro externo. Ferramenta de corte haste | 20 × 20 mm | 25 × 25 mm |
| Máx. diâmetro interno. Ferramenta de corte haste | 25 mm | 32 mm |
| Guia maneiras x & z | Trilho de bola linear de precisão | Trilho de bola linear de precisão |
| Servo motor para o eixo x | 7nm | 7nm |
| Servo motor para o eixo z | 7nm | 7nm |
| Tailstock manga Dia. | 63 mm | 63 mm |
| Tailstock Sleeve Travel | 100mm | 100mm |
| Orifício diminuto da peixe | Mtno.4 | Mtno.4 |
| Tipo de motor do fuso | 变频 | Servo |
| Energia do motor do eixo | 5.5kW | 5,5kW/7,5 kW |
| Estrutura da cama | Cama inclinada de 60 ° | Cama inclinada de 60 ° |
| Máx. Entrada | 0,001 mm | 0,001 mm |
| Repetibilidade | 0,005/0,006 mm | 0,005/0,006 mm |
| Capacidade de refrigerante | 100L | 100L |
| Rugosidade da superfície | ≤ra0,8μm (não -ferroso) | ≤ra0,8μm (não -ferroso) |
| ≤ra1,6μm (parte de aço) | ≤ra1,6μm (parte de aço) | |
| Dimensões gerais (L × W × H) | 2435 × 1270 × 1660 mm | 2435 × 1270 × 1660 mm |
| Peso líquido | 2700㎏ | 2700㎏ |
