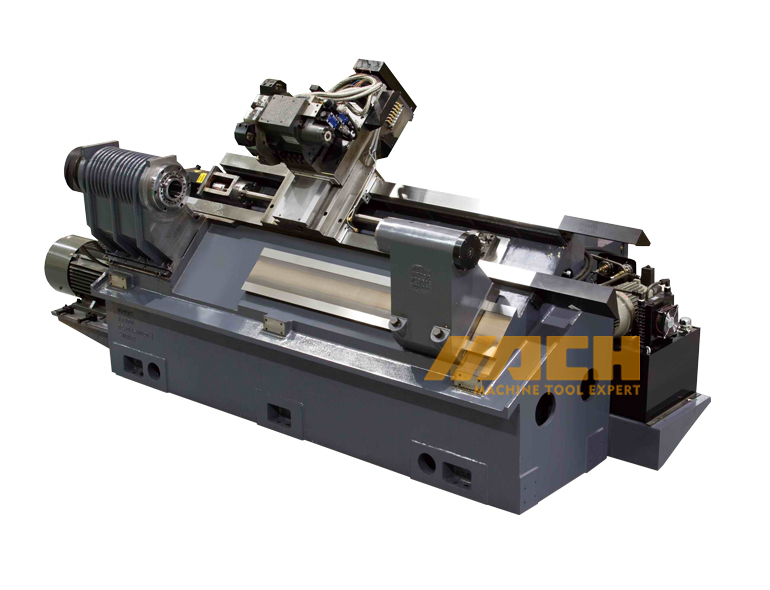

Modelo comum de torno CNC: NL504SA
| Quantidade: | |
|---|---|
2. Explosão de eixo em rolamento de eixo.
3. Fanuc System Servo Motor.
4. Automação elétrica e hidráulica macacânica.
5.Max.work Comprimento da peça: 500mm.
6.Max.Work DIA: 500mm Hydraulic Tailstock Hidráulico/torre elétrica 8/10.
| Item | Unidade | Parâmetros | Observações | |
| Intervalos de usinagem | Máx. balançar sobre a cama/ sela | mm | Φ505/φ340 | |
| Máx. diâmetro da usinagem | mm | Φ500 | | |
| Máx. comprimento de usinagem | mm | 1000 | | |
| Dia. do buraco do eixo | mm | Φ65 | | |
| Viagem | Eixo x | mm | 250 | |
| Eixo z | mm | 1100 | | |
| Fuso | Potência de saída | KW | 11kw/15kw | |
| A forma de fim do fuso | | A2-6 | | |
| Velocidade do eixo | RPM | 50-3000 | | |
| Mandril | polegada | 10 ' | sólido | |
| Cauda | Dia./travel da manga | mm | 100/100 | |
| | ||||
| estoque | Mandrel diminui o buraco | | Morse 5# | |
| Velocidade de alimentação | Velocidade de alimentação rápida (eixo x) | m/min | 8 | |
| Velocidade de alimentação rápida (eixo z) | m/min | 12 | | |
| Redução da taxa de alimentação | mm/min | 1 ~ 8000 | | |
| Transporte | No. de estações de ferramentas | Estação | 8 | |
| Tempo de indexação da ferramenta | Segundo/ | 0.5 | | |
| | ||||
| Estação | ||||
| Tamanho da ferramenta de torno | mm | 25′25 | | |
| Máx. diâmetro de bareador | mm | 40 | | |
| precisão | Precisão de posicionamento (eixo x) | mm | 0.012 | |
| Precisão de posicionamento (eixo z) | mm | 0.016 | | |
| Repetibilidade (eixo x) | mm | 0.006 | | |
| Repetibilidade (eixo z) | mm | 0.008 | | |
| Outros | Capacidade de energia | kv a | 20 | |
| Capacidade do tanque de refrigeração | L | 300 | | |
| Dimensão (comprimento × largura × altura) | mm | 4600 × 1770 × 1900 | | |
| Peso líquido | kg | 4500 | | |
