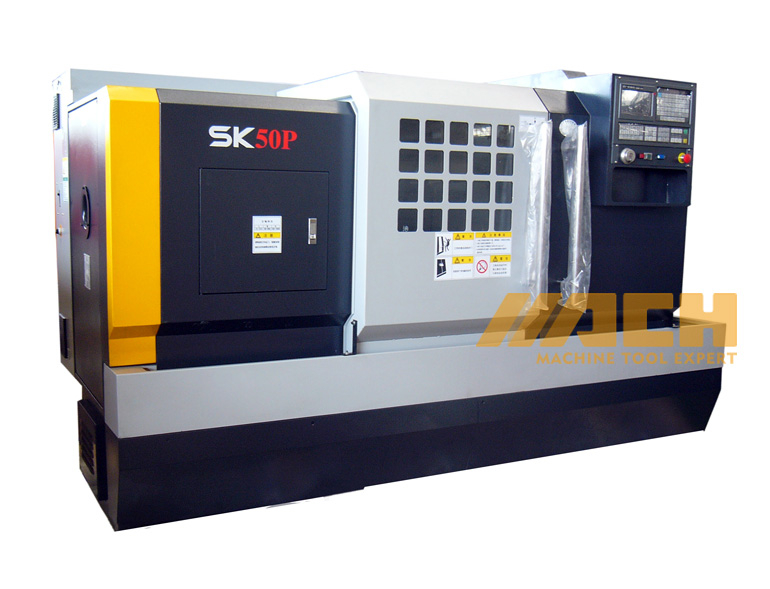

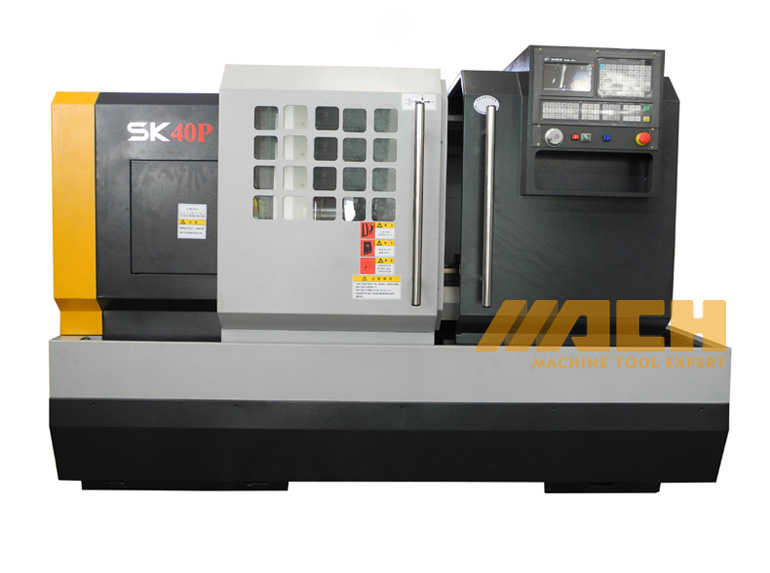

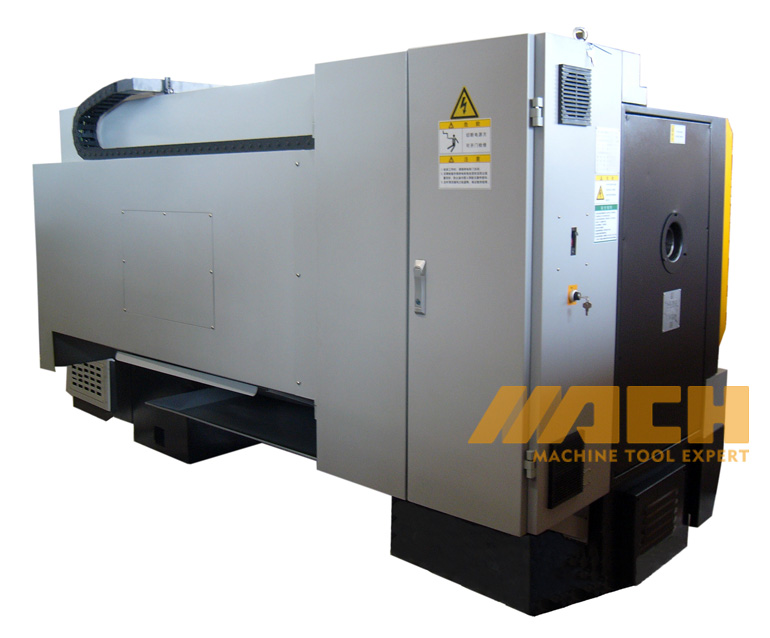

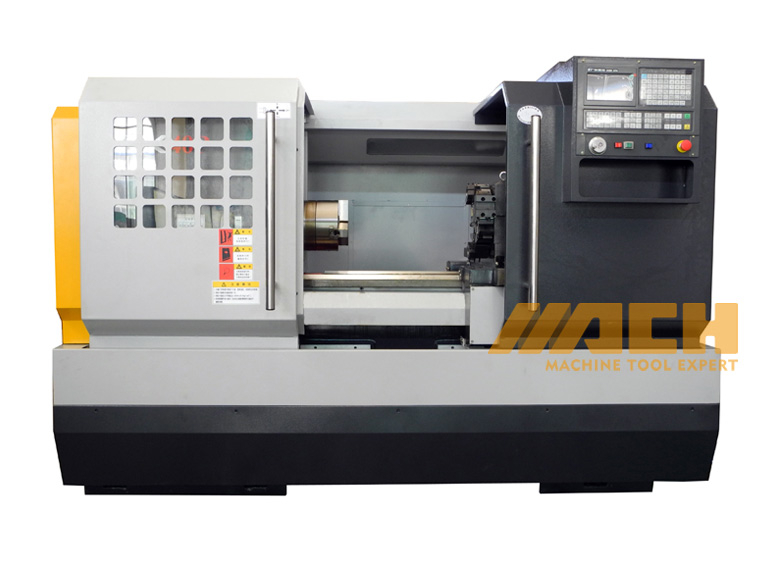

Modelo de torno CNC: SK40P/SK50P
| Quantidade: | |
|---|---|
2. O torno tem 4 tipos (750, 1000, 1500, 2000). Equipado com torre de 4 estação (padrão)/ 6 estação (opcional), os tornos estão disponíveis para diferentes estacas. A porta deslizante garante a segurança do operador.
3. Sistemas CNC como Guangzhou 980T, Fanuc 0i Mate-TD, Huazhong 21t, Sinumerik 802C Basline/802DSL, Dasen 3i, KND1000T, etc. é fornecido mediante solicitação.
4. Os tornos podem executar torneamento cilíndrico interno e externo, giro arbitrário de cone, giro, voltado e rosqueamento. Eles são adequados para várias produção de lote médio ou pequeno, especialmente para kpieces com complicado e alta precisão .
| UNID | UNIT | SK40P | SK50P | ||
| Capacidade | Máx. Swing DIA. sobre a cama | mm | Φ400 | Φ500 | |
| Máx. Swing DIA. sobre o carro | mm | Φ200 | Φ280 | ||
| Máx. girar diâmetro | mm | Φ400/φ350* | Φ500/φ350* | ||
| Distância entre centros | mm | 710/960/1460/1960 (620/870/1370/1870)* | |||
| Máx. comprimento de girar | mm | 570/820/1320/1820 (500/750/1250/1750)* | |||
| Fuso | Tipo de nariz do eixo | | ISO 702/ⅱ D8 Tipo de bloqueio de câmeras de capa curta | ||
| Diâmetro do furo do eixo | mm | Φ77 | |||
| Velocidade do eixo | RPM | 3 etapas 21-1620 H: 162-162 M: 66-660 L: 21-210 | |||
| Máx. Torque do fuso | Nm | 800 | |||
| Energia do motor de acionamento do eixo (contínua ou 30 minutos) | KW | 7.5 | |||
| Tailstock | Diâmetro da pena de pena | mm | Φ75 | ||
| Viagens de pena | mm | 150 | |||
| Tailstock Quill diminuto | . | Morse No.5 | |||
| Torre | Taxa de travessia rápida x/z | m/min | 6/12 | ||
| Número de estações de ferramentas | | 4 (6 opção) | |||
| Seção da ferramenta | mm | 25 × 25 | |||
| X viajar | mm | 300 | |||
| Z Travel | mm | 650/900/1400/1900 | |||
| Outros | Dimensões （L ) | mm | 2250/2500/3000/3500 | ||
| (C ) | mm | 1370 | |||
| （H ） | mm | 1690 | |||
| Dimensões do pacote (L × W × H) | mm | 2550/2800/3300/3800 × 1920 × 2200 | |||
| Peso líquido | kg | 2050/2100/2150/2200 | 2100/2150/2200/2260 | ||
