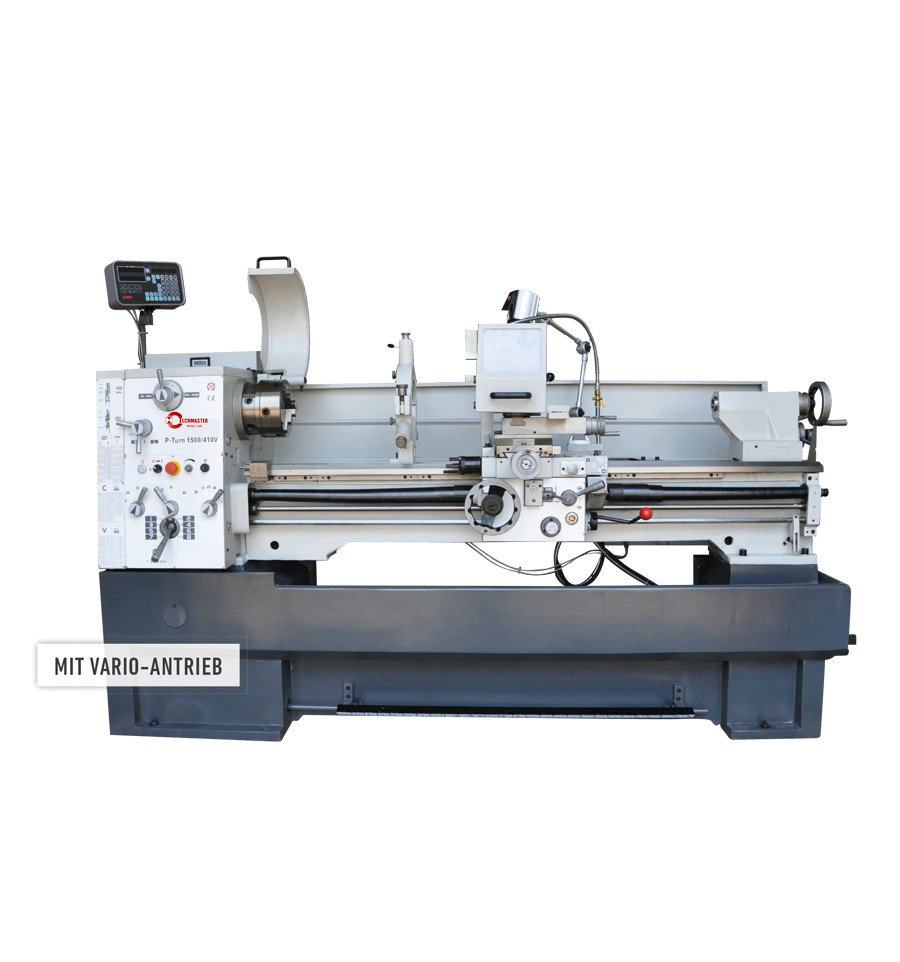

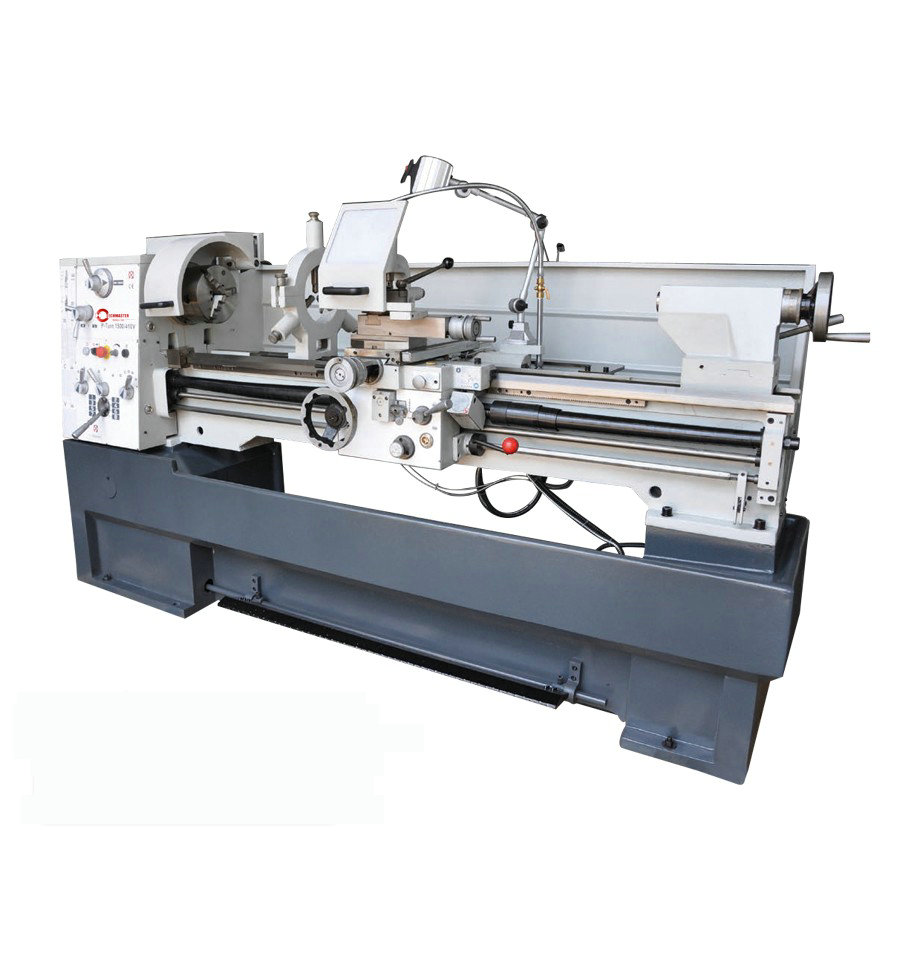

Torno de mecanismo de vario curva 1000/410 vario
| Quantidade: | |
|---|---|
| Technische Daten | |
| Spitzenweite /-Höhe | 1000 /205 mm |
| DrehdurchMesser über Bett | 410 mm |
| Apoio à Draga | 255 mm |
| DrehdurchMesser über Brücke | 580 mm |
| Brückenlänge | 250 mm |
| Brückenbreite | 250 mm |
| Spindeldrehzahlen | L 30-550 H 550-3000 min |
| Spindelaufnahme / -konus | D1-6 / Mk 6 |
| Spindelbohrung | 52 mm |
| Längsvorschübe | 0,05 - 1,7 mm/u |
| Quervorschübe | 0,025 - 0,85 mm/u |
| Máx. Perschlittenweg | 210 mm |
| Máx. Oberschlittenweg | 140 mm |
| Schwenkbereich Oberschlitten | + / - 45 ° |
| Gewindeschneiden metrisch | (39) 0,2 - 14 mm |
| Gewindeschneiden Whitworth | (45) 2 - 72 mm |
| Gewindeschneiden Módulo | (18) 0,3 - 3,5 mm |
| Gewindeschneiden diametral | (21) 8 - 44 DP |
| Motorleistung / -spannung | 5,5 kW / 400 V |
| Reitstockpinolenkonus | Mk 4/50 mm |
| Abmessung | 1940 x 1060 x 1360 mm |
| Gewicht | 1550 kg |
| Reitstockpinolhenhub | 120 mm |
| REITSTOCKQUERVERSTELLUNG | + / - 13 mm |
