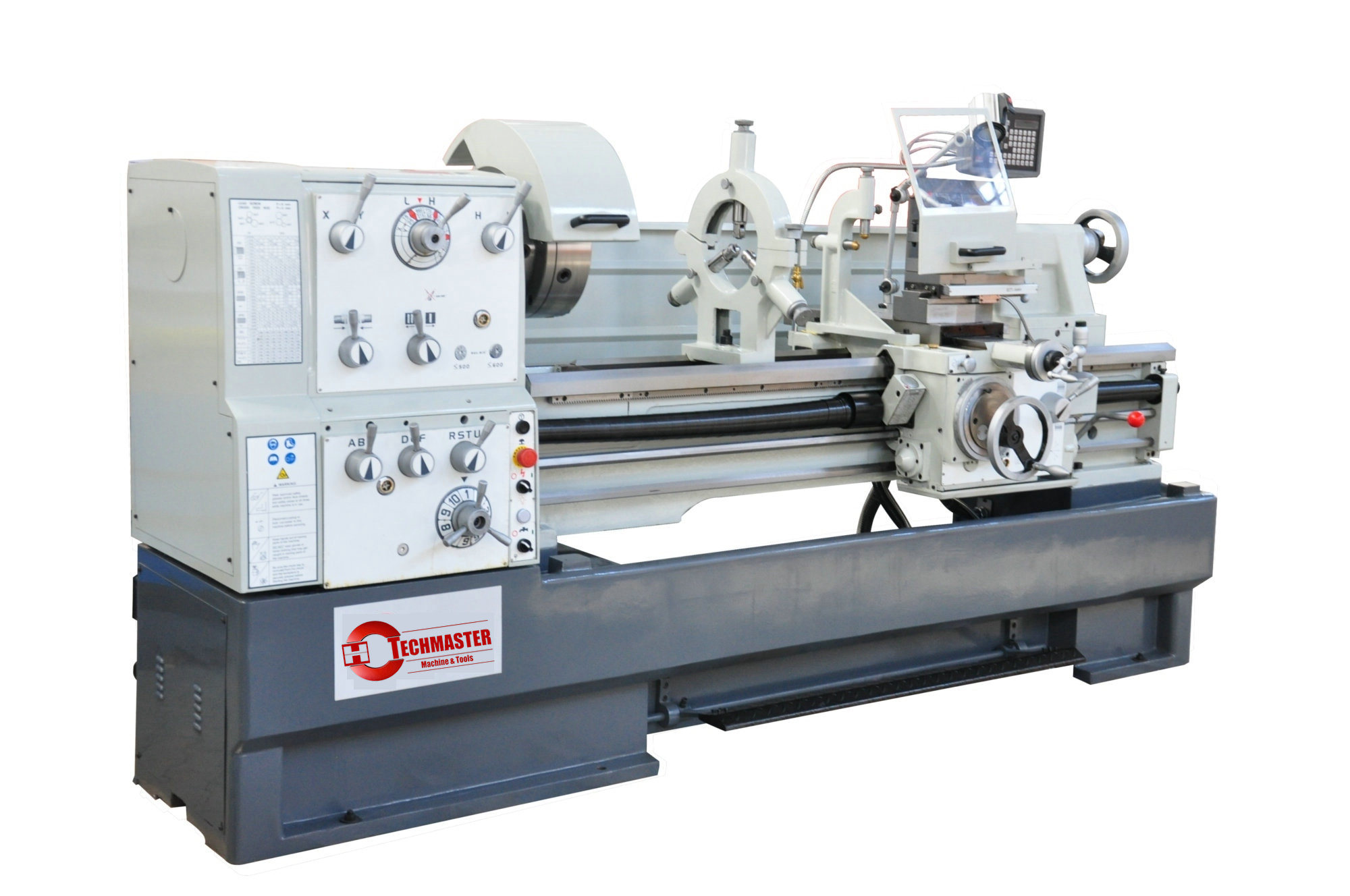

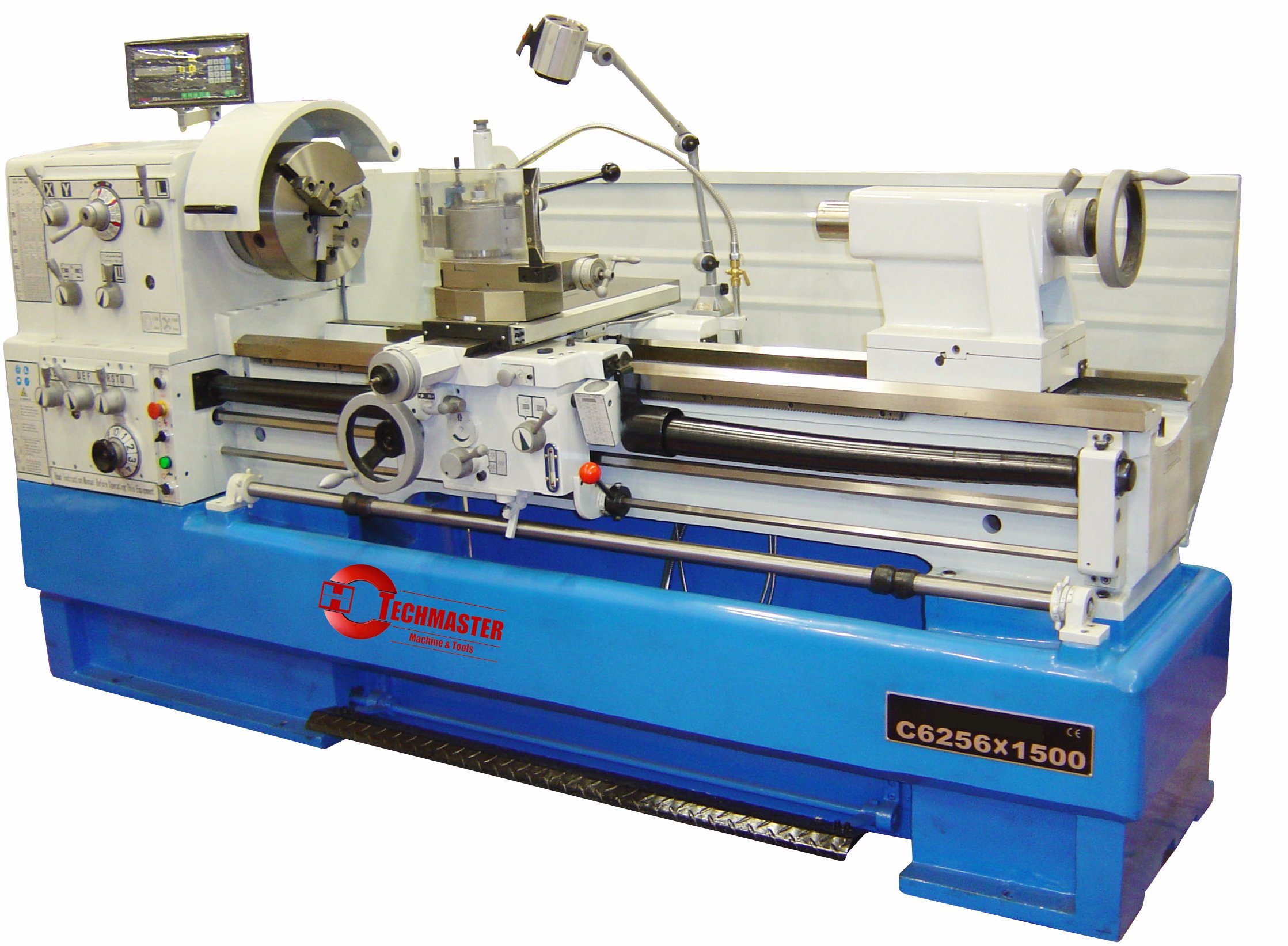

Torno de serviço pesado C6241/C6246/C6251/C6256 (C6246E/80mm) --- C6256E/105mm)
| Quantidade: | |
|---|---|
Torno com terra de precisão e
torno de frequência supersônica com modos de cama endurecida é projetada em estrutura de parede dupla,
| ESPECIFICAÇÃO | Modelos | |||
| C6251 × 1500/2000/3000 | C6256 × 1500/2000/3000 | |||
| CAPACIDADE | ||||
| Balance sobre o vermelho | 510mm (20 ') | 560mm (22 ') | ||
| Balançar em lacuna | 300mm (11-7/8 ') | 350mm (13-3/4 ') | ||
| Balanço da lacuna | 738mm (29 ') | 788mm (31 ') | ||
| Comprimento de lacuna | 200 mm (8 ') | |||
| Distância entre centros | 1500mm (60 ') | 2000mm (78 ') | 1500mm (60 ') | 2000mm (78 ') |
| Altura central | 1135mm | 1160mm | ||
| Largura da cama 350mm (13-3/4 ') | ||||
| Headstock | ||||
| Nariz do fuso | D1-8 | |||
| Furo do fuso | 80mm (3-1/8 ') | |||
| Afunilamento do furo do fuso | No.7Morse | |||
| Alcance de velocidade do eixo | 12Changes25-1600r/min | |||
| Feeds and Threads | ||||
| Max.travel de descanso composto | 130mm (5-1/8 ') | |||
| Max.travel de slide cruzado | 326mm (12-15/16 ') | |||
| Leadscrew Pitch | 6mmor4t.pl | |||
| Max.Section of Tool | 25 × 25mm (1 × 1 ') | |||
| Alcance de alimentos longitudinais | 35Kinds0.059-1.646mm/Rev (0,0022 '-0,0612 '/Rev) | |||
| Alcance de feeds cruzados | 35Kinds0.020-0.573mm (0,00048 '-0,01354 ') | |||
| Intervalo de threads métricos | 47Kinds0.2-14mm | |||
| Intervalo de encadeamentos de polegada | 60kinds2-112t.pl | |||
| Pits diamétricos variam | 50Kinds4-112D.P. | |||
| Alcance dos titulares do módulo | 39kinds0.1-7m.p. | |||
| Tallstock | ||||
| Dia de sieeve | 75 mm (3 ') | |||
| Viagem de manga | 180mm (7 ') | |||
| Morse diminua de manga | No.5Morse | |||
| Ajuste cruzado | ± 13mm (± 1/2 ') | |||
| MOTOR | ||||
| Potência do motor principal | 7,5kW (10hp) 3ph | |||
| Poder da bomba de líquido de arrefecimento | 0,1kW (1/8hp), 3ph | |||
| Dimensão e peso | ||||
| Dimensão geral (L × W × H) cm | 290 × 112 × 143 | 340 × 112 × 143 | 290 × 112 × 146 | 340 × 112 × 143 |
| Tamanho da embalagem (L × W × H) cm | 296 × 113 × 182 | 346 × 113 × 182 | 296 × 113 × 182 | 346 × 113 × 182 |
| Peso líquido/peso bruto | 2335/2700 | 2685/3070 | 2370/2740 | 2720/3110 |
| Acessórios padrão | ||||
| 1 Três mandíbulas Chuck e adaptador | 6 Pistola de petróleo | |||
| 2 Quatro mandíbulas e adaptador | 7 Discagem de perseguição de thread | |||
| 3 Placas de rosto | 8 Manual de operação | |||
| 4 Descanso constante | 9 Um conjunto de chaves | |||
| 5 Siga o descanso | 10 MT 7/5 Manga e MT 5 Centro | |||
| Acessórios especiais | ||||
| 1 Placa de acionamento 2 Ferramenta de mudança rápida Posta | ||||
Torno com terra de precisão e
torno de frequência supersônica com modos de cama endurecida é projetada em estrutura de parede dupla,
| ESPECIFICAÇÃO | Modelos | |||
| C6251 × 1500/2000/3000 | C6256 × 1500/2000/3000 | |||
| CAPACIDADE | ||||
| Balance sobre o vermelho | 510mm (20 ') | 560mm (22 ') | ||
| Balançar em lacuna | 300mm (11-7/8 ') | 350mm (13-3/4 ') | ||
| Balanço da lacuna | 738mm (29 ') | 788mm (31 ') | ||
| Comprimento de lacuna | 200 mm (8 ') | |||
| Distância entre centros | 1500mm (60 ') | 2000mm (78 ') | 1500mm (60 ') | 2000mm (78 ') |
| Altura central | 1135mm | 1160mm | ||
| Largura da cama 350mm (13-3/4 ') | ||||
| Headstock | ||||
| Nariz do fuso | D1-8 | |||
| Furo do fuso | 80mm (3-1/8 ') | |||
| Afunilamento do furo do fuso | No.7Morse | |||
| Alcance de velocidade do eixo | 12Changes25-1600r/min | |||
| Feeds and Threads | ||||
| Max.travel de descanso composto | 130mm (5-1/8 ') | |||
| Max.travel de slide cruzado | 326mm (12-15/16 ') | |||
| Leadscrew Pitch | 6mmor4t.pl | |||
| Max.Section of Tool | 25 × 25mm (1 × 1 ') | |||
| Alcance de alimentos longitudinais | 35Kinds0.059-1.646mm/Rev (0,0022 '-0,0612 '/Rev) | |||
| Alcance de feeds cruzados | 35Kinds0.020-0.573mm (0,00048 '-0,01354 ') | |||
| Intervalo de threads métricos | 47Kinds0.2-14mm | |||
| Intervalo de encadeamentos de polegada | 60kinds2-112t.pl | |||
| Pits diamétricos variam | 50Kinds4-112D.P. | |||
| Alcance dos titulares do módulo | 39kinds0.1-7m.p. | |||
| Tallstock | ||||
| Dia de sieeve | 75 mm (3 ') | |||
| Viagem de manga | 180mm (7 ') | |||
| Morse diminua de manga | No.5Morse | |||
| Ajuste cruzado | ± 13mm (± 1/2 ') | |||
| MOTOR | ||||
| Potência do motor principal | 7,5kW (10hp) 3ph | |||
| Poder da bomba de líquido de arrefecimento | 0,1kW (1/8hp), 3ph | |||
| Dimensão e peso | ||||
| Dimensão geral (L × W × H) cm | 290 × 112 × 143 | 340 × 112 × 143 | 290 × 112 × 146 | 340 × 112 × 143 |
| Tamanho da embalagem (L × W × H) cm | 296 × 113 × 182 | 346 × 113 × 182 | 296 × 113 × 182 | 346 × 113 × 182 |
| Peso líquido/peso bruto | 2335/2700 | 2685/3070 | 2370/2740 | 2720/3110 |
| Acessórios padrão | ||||
| 1 Três mandíbulas Chuck e adaptador | 6 Pistola de petróleo | |||
| 2 Quatro mandíbulas e adaptador | 7 Discagem de perseguição de thread | |||
| 3 Placas de rosto | 8 Manual de operação | |||
| 4 Descanso constante | 9 Um conjunto de chaves | |||
| 5 Siga o descanso | 10 MT 7/5 Manga e MT 5 Centro | |||
| Acessórios especiais | ||||
| 1 Placa de acionamento 2 Ferramenta de mudança rápida Posta | ||||
